INSTALLATION DES BOÎTIERS DE JONCTION, DES BOÎTIERS INDUSTRIELS ET DES CONDI-
Installation d'un boîtier de jonction
4.2.2 Connexion des câbles dans un boîtier de jonction
1-
Montez le boîtier de jonction (voir
2-
Desserrez les presse-étoupes sur le boîtier de jonction et faites passer les câbles.
3-
Établissez les connexions électriques dans le boîtier de jonction (voir la
4-
Serrez les presse-étoupes et vérifiez que les câbles sont solidement fixés, cela permet
de garantir l'étanchéité du boîtier de jonction.
5-
Si le câble est composé d'un tube de protection en acier inoxydable flexible, placez le
circlip de 8Ø dans l'encoche du manchon de câble (voir la
permet d'empêcher le câble de glisser hors du presse-étoupes.
6-
Revissez le couvercle sur le boîtier de jonction.
Couvercle du boîtier de jonction
Vis à tête cylindrique pour la
fixation du couvercle
Presse-étoup
e pour câbles
Isolation
dénudée
Manchon
MANUEL D'INSTALLATION
Chaînes de mesure d'accélération utilisant les accéléromètres piézoélectriques CAxxx
4 - 4
Circlip
Câble intégral d'accéléromètre
piézoélectrique (ou rallonge)

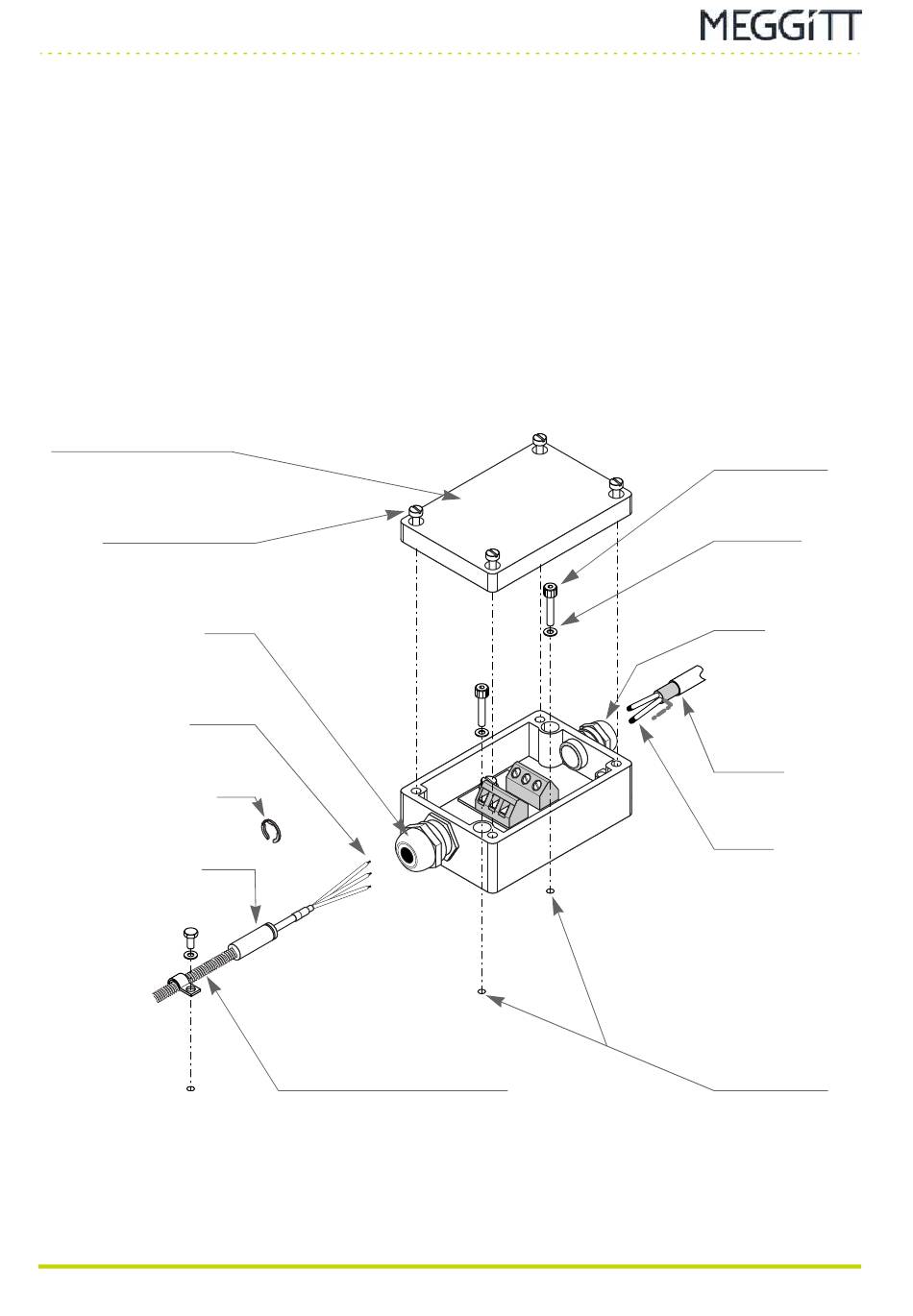

Figure 4-2 : Montage d'un boîtier de jonction JB116
4.2.1 Montage d'un boîtier de
jonction).
Figure
4-2).
Figure
4-2). Cette action
Deux vis de fixation
M4 x 16 mm
Deux rondelles M4
Presse-étoupe
pour câbles
Câble à faible
bruit
Isolation
dénudée
Filetage intérieur
dans la surface
de montage
Référence du document MACA/F
Édition 15 - Novembre 2019
