Présentation
Le boîtier MONOCAPT permet de réaliser une mesure de courant sur des appareils
monophasés 230V AC.
Il permet de mesurer le conrant de phase, ainsi que la mesure du courant de fuite à la terre
(grâce à des convertisseurs courant/tension intégré). Les calibres de base sont les suivants :
-
Mesure du courant de phase 5A/5V (Impédance 10MOhms)
-
Mesure de courant de terre 1A/5V (Impédance 10MOhms)
D'autres calibres peuvent être réalisés sur demande.
Utilisation
Connecter le boîtier MONOCAPT sur le secteur 230VAC.
Raccorder l'équipement monophasé à surveiller sur les prises prévues à cet effet.
Connecter ensuite les câbles de mesure entre l'appareil de mesure (APR8/APR4U4I par
exemple) et le boîtier MONOCAPT
Note : les sorties non utilisées peuvent rester en l'air car elles font parties du circuit secondaire
(sortie tension des tores de mesure)

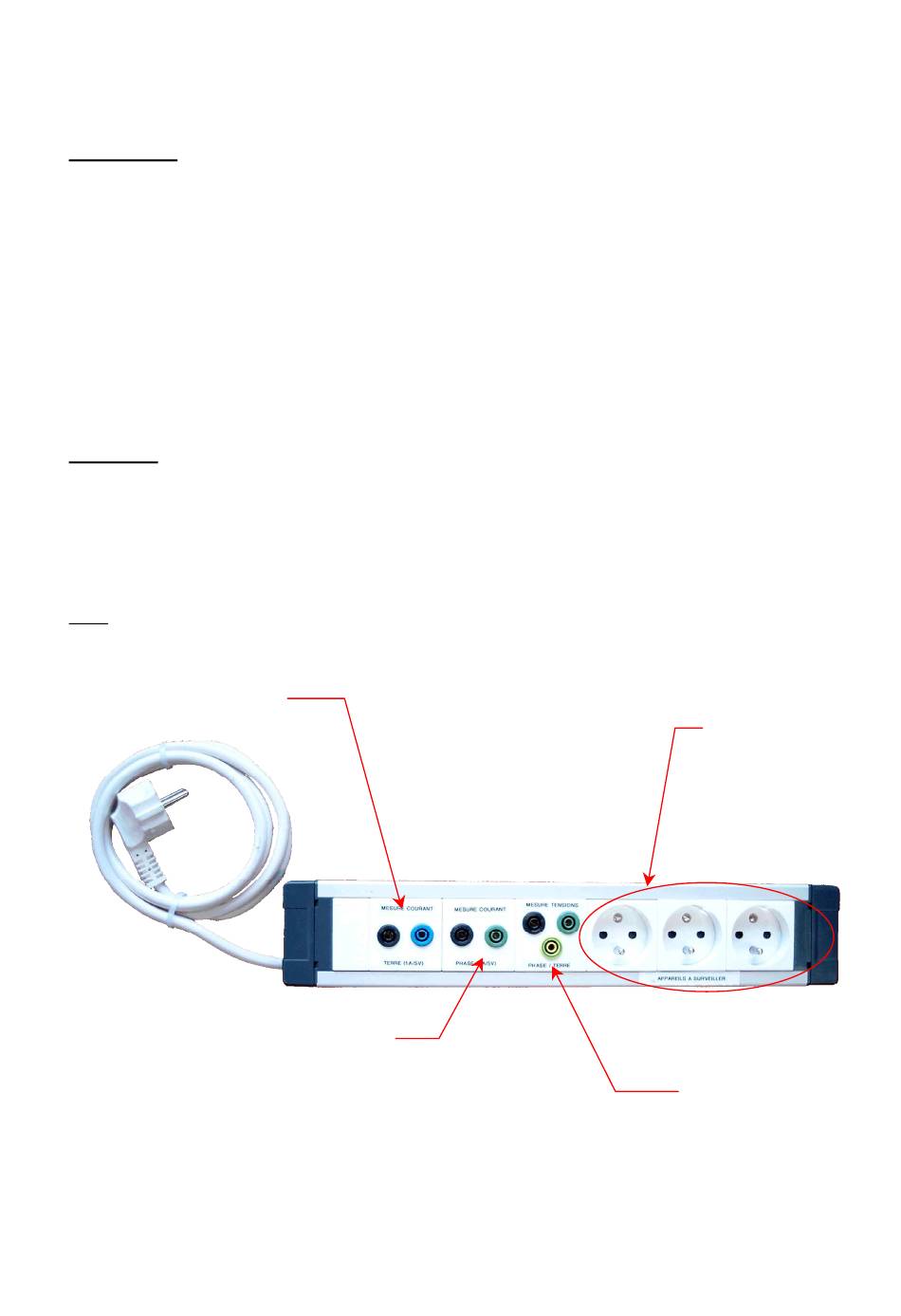

Mesure du courant de
fuite à la terre (1A/5V)
Mesure du courant consommé
sur les 3 prises (5A/5V)
- 2 -
Connexion du ou des
appareils à surveiller
Bornes de
connexion pour la
mesure de tension
