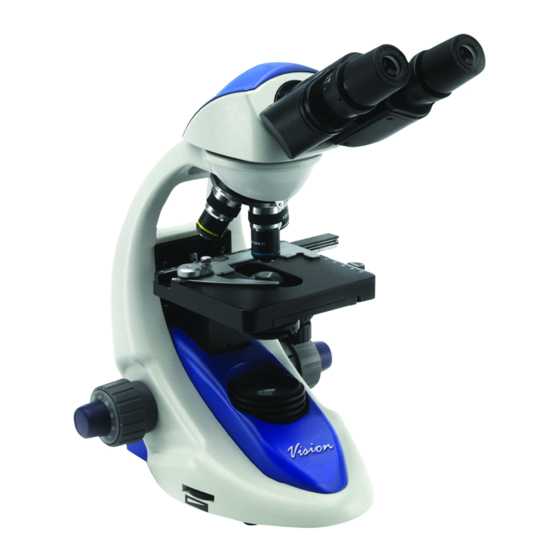

Woodley Vision V5000 Manuel D'instructions
Manuels Connexes pour Woodley Vision V5000
Sommaire des Matières pour Woodley Vision V5000
-
Page 2: Table Des Matières
Index 1.0 deSCRIPTIOn page 4 2.0 InTROdUCTIOn page 6 3.0 UnPACKInG And ASSeMBLY page 6 4.0 USInG THe MICROSCOPe page 7 5.0 MAInTenAnCe page 8 6.0 TeCHnICAL SPeCIFICATIOnS page 9 7.0 ReCOVeRY And ReCYCLInG page 9 Page 2... - Page 10 IndICe 1.0 deSCRIZIOne pag. 12 2.0 InTROdUZIOne pag. 14 3.0 dISIMBALLAGGIO e MOnTAGGIO pag. 14 4.0 UTILIZZO deL MICROSCOPIO pag. 15 5.0 MAnUTenZIOne pag. 16 6.0 SPeCIFICHe TeCnICHe pag. 17 7.0 MISURe eCOLOGICHe pag. 17 Pagina 10...
- Page 18 IndICe 1.0 deSCRIPCIÓn pag. 20 2.0 InTROdUCCIÓn pag. 22 3.0 deSeMBALAJe Y MOnTAJe pag. 22 4.0 UTILIZACIÓn deL MICROSCOPIO pag. 23 5.0 MAnTenIMIenTO pag. 24 6.0 eSPeCIFICACIOneS TÉCnICAS pag. 25 7.0 MedIdAS eCOLÓGICAS pag. 25 Página 18...
- Page 26 SOMMAIRe 1.0 deSCRIPTIOn pag. 28 2.0 InTROdUCTIOn pag. 30 3.0 dÉBALLAGe eT MOnTAGe pag. 30 4.0 UTILISATIOn dU MICROSCOPe pag. 31 5.0 enTReTIenT pag. 32 6.0 CARACTÉRISTIQUeS TeCHnIQUeS pag. 33 7.0 MeSUReS eCOLOGIQUeS pag. 33 Page 26...
- Page 27 PRÉCAUTIOnS de SÉCURITÉ le présent microscope est un appareil scientifique de précision créé pour offrir une durrée de vie de plusieurs années avec un niveau d’entretient mininum. les meilleurs composants optiques et mécaniques ont été uti- lisés pour sa conception ce qui fond de lui un appareil idéal pour une utilisation journalière. nous rappelle que ce guide contient des informations importantes sur la sécurité...
-
Page 28: Description
1.0 deSCRIPTIOn OCulAIrE AnnEAu DE COMPEnsATIOn DIOPTrIQuE TêTE BInOCulAIrE OBjECTIF rEvOlvEr POrTE OBjECTIFs PInCE DE FIXATIOn DEs PlATInE PrEPArATIOns POrTE PrEPArATIOns COnDEnsEur COMMAnDE DE MIsE Au POInT MACrOMéTrIQuE COMMAnDEs COAXIAlEs DE DE MOuvEMEnT X,y DIAPhrAgME D’OuvErTurE COMMAnDE DE MIsE Au POInT DE lA TEnsIón COMMAnDE DE MIsE Au POInT... - Page 29 1.0 deSCRIPTIOn VUe ARRIÈRe: COMMAnDE DE rEglAgE DE lA TEnsIOn InTErruPTEur On/OFF DOuIllE D’AlIMEnTATIOn Page 29...
-
Page 30: Introduction
Woodley informe que ce manuel contient d’importantes informations concernant la sécurité et l’entretient de ce produit et par conséquent il doit être accessible à toutes personnes susceptibles d’utiliser cet appareil. -
Page 31: Utilisation Du Microscope
4.0 UTILISATIOn dU MICROSCOPe Réglage de la tête d’observation Dévisser légèrement la vis de fixation, tourner la tête jusqu’à obtenir une position confortable pour l’observation, puis revisser la vis. Positionnement de la préparation sur la platine porte préparation Fixer la préparation sur la platine grâce à la pince de fixation correspondante. réglez les commandes coaxiales pour vous assurer que la préparation se situe au centre du champ de vision. -
Page 32: Entretient
(WD0388) et instructions de service illustrés. Tous ces produits sont également disponibles individuellement. si vous devez retourner le microscope chez Woodley pour une réparation, il est important d’utiliser l’emballage d’origine afin que l’appareil ne soit pas endommagé durant le transport. -
Page 33: Caractéristiques Techniques
6.0 CARACTÉRISTIQUeS TeCHnIQUeS TÊTe: v5000: binoculaire, rotatif à 360°, inclinée à 30° OCULAIReS: WF 10X/ 18mm ReVOLVeR: Quadruple, inversé OBJeCTIFS: Achromatiques 4x, 10x, 40x, 100x (immersion) PLATIne PORTe PRÉPARATIOnS : Platine et surplatine méchanique, 125x115 mm. rang de 50x30 mm COndenSeUR: O.n 1.25, d’Abbe avec diaphragme à...
