B1EP159D
CONTROLE ET CALAGE DE LA DISTRIBUTION
Moteur : 4HX
[1] Appareil de mesure de tension de courroie
[2] Pige de volant moteur
[3] Levier de tension
[4] Ressort de compression de courroie
[5] Pige de pignon d'arbre à cames
[6] Arrêtoir de volant moteur
[7] Kit obturateur
IMPERATIF : Respecter les consignes de sécurité et de propreté spéci-
fiques aux motorisation haute pression diesel injection (HDi).
Contrôle du calage de la distribution

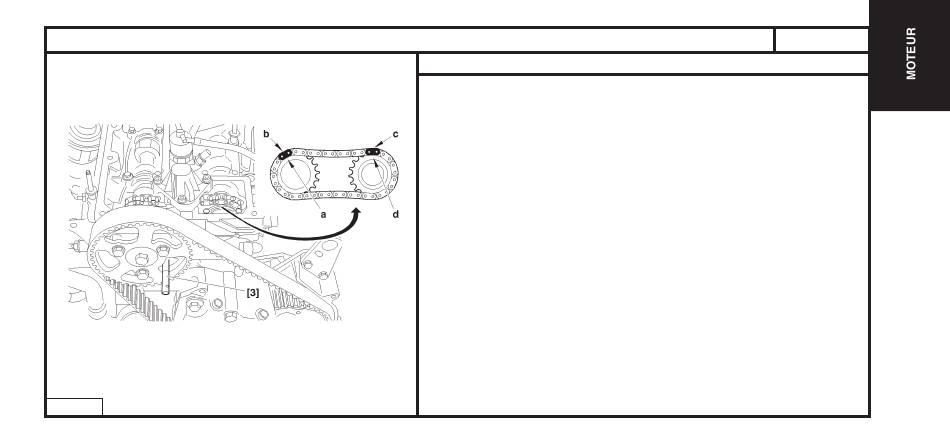

- Tourner le vilebrequin (sens normal de rotation) et faire coïncider les repères
noir de la chaîne (b) et (c) avec les dents repérées (a) et (d) des pignons
d'entraînement des arbres à cames. (40 tours d'arbre à cames maximum).
179
Outillages
: 4122-T
: (-).0188.X.
: (-).0188.Y.
: (-).0188.K.
: (-).0188.M.
: (-).0188.F.
: (-).0188.T.
C5
