Qdos Crystal Guide De L'utilisateur page 4

6

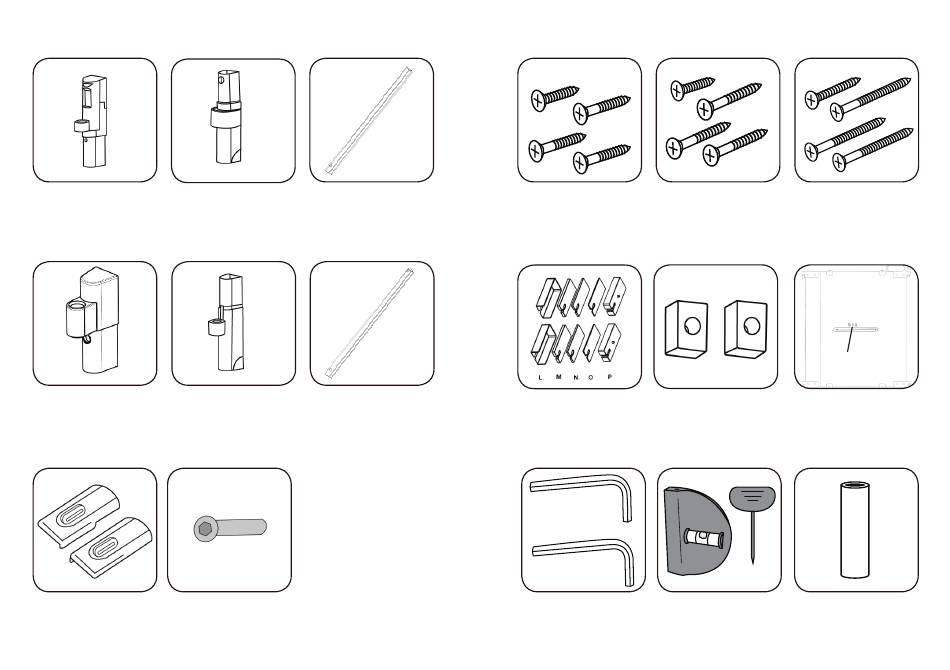

LISTE DES PIÈCES :
A
Verrou supérieur Verrou inférieur
C
Charnière Charnière inférieure
supérieure
2 butées
unidirectionnelles
A
B
B
Rail de VERROUIL-
LAGE FastMount
MC
(un trou à vis)
C
D
D
Rail pour CHAR-
NIÈRE FastMount
MC
(deux trous à vis)
3 vis courtes de 3 vis moyennes de
50 mm (2 po) et 70 mm (2,75 po) et
une vis plus courte une vis plus courte
Espaceurs pour 2 espaceurs pour
haut de plinthe bas de plinthe
2 clés Allen Niveau à bulle avec
outil de marquage
7
3 vis longues de
85 mm (3,25 po) et
une vis plus courte
SecureTrack™
Panneau de barrière
préassemblé
Outil de
démontage
