Pré-installation
PLANIFIER POUR UNE
INSTALLATION RÉUSSIE
Pour un nouvel édifice, installez la section principale
du ventilateur et la tuyauterie durant la phase brute
de la construction. La grille doit être installée après
la finition du plafond.
Pour un édifice existant, servez-vous des
dimensions fournies pour calculer le format du trou à
pratiquer dans le plafond. Le rebord de la grille doit
chevaucher la partie finie du plafond.
Ne pas utiliser dans une aire de cuisson – voir les
instructions d'installation.
Surface de cuisson
Ne pas installer au-dessus ou à l'intérieur
de cette zone
Appareils
de cuisson
POSSIBILITÉS D'INSTALLATION
Nous recommandons d'installer le ventilateur en fixant sa section principale à une solive de plafond et d'utiliser les
chevêtres au besoin pour soutenir la solive adjacente.
Il ya de multiples configurations d'installation possibles pour ce ventilateur. Les configurations ne sont pas toutes
présentées. Si vous voulez installer votre ventilateur autrement que ce qui est indiqué, consulter un entrepreneur
agréé afin de déterminer l'installation qui conviendra à votre projet. Si vous remplacez un ventilateur existant, veiller à
ce que la nouvelle grille couvre adéquatement l'ouverture existante.

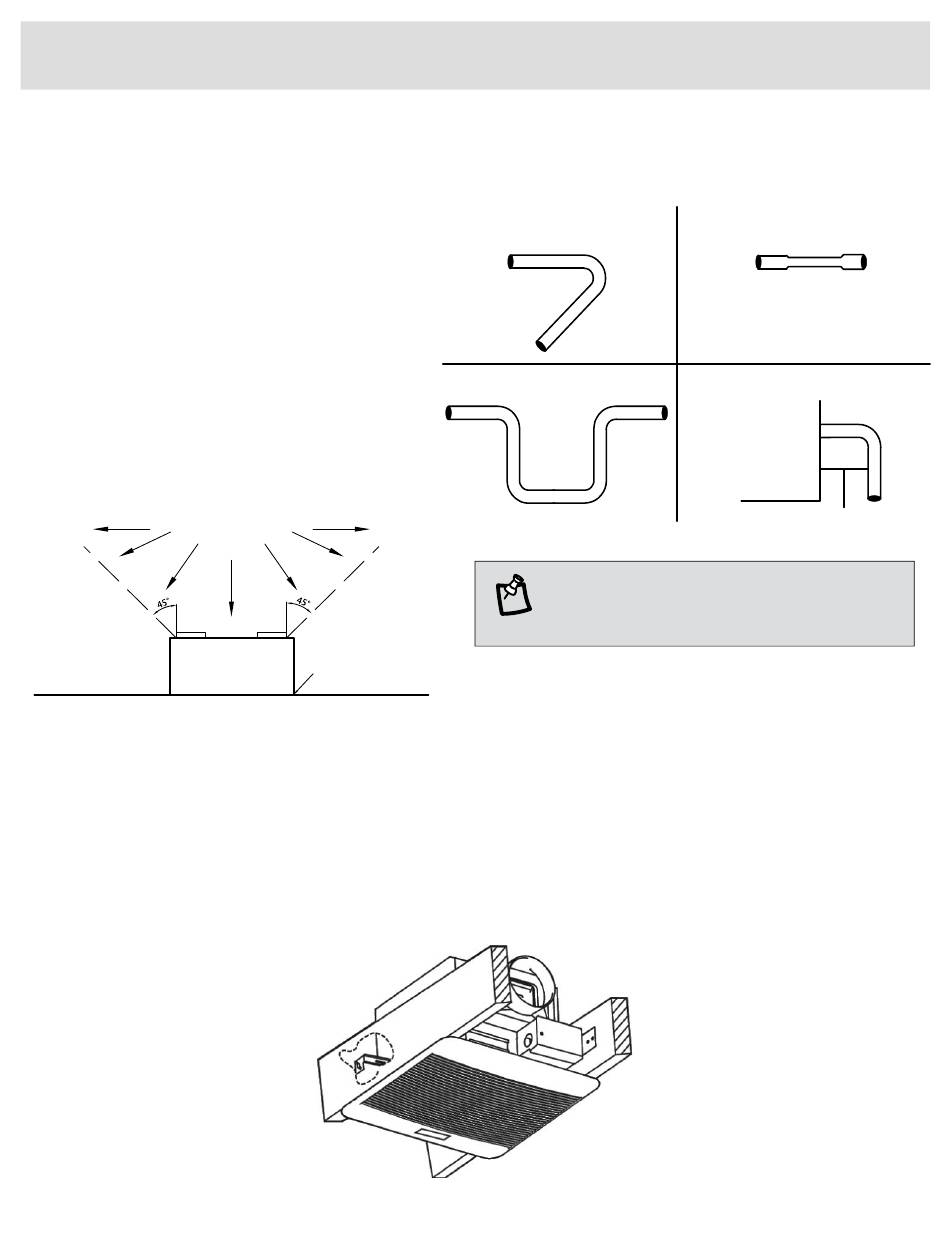

N'installez pas le ventilateur aux endroits où la tuyauterie
nécessiterait la configuration illustrée.
Courbure trop prononcée
Sol
5
Trop de coudes
REMARQUE: Pour l'installation dans un
édifice existant, vous devez avoir accès à
l'espace au-dessus et en dessous de
l'emplacement choisi.
Éviter de rétrécir la tuyauterie
Coude près de la section principale
Section
principale du
ventilateur
Minimum : 46 cm
