Winsol EASYCLICK 70 RMA+ Notice De Montage page 9

Le kit de rails horizontaux peut être fixé facilement de façons différentes:
 Par le plafond .
Figure 9
 Arrière : Dans les murs latéraux :
 Le rail C étant installé, enfilez à l'intérieur de celui-ci et de chaque extrémité les 2 rails C
intérieurs.
 Ajustez les rails pour approcher les murs latéraux d'environ 10 cm. Fixer les rails extérieurs
et intérieurs entre-eux à l'aide des 2 paroplaques de serrage (Réf 48655) et de 2 boulons M8
(Figure 10b).
IMPORTANT : veillez à laisser une longueur suffisante de rail C intérieur dans le rail C
extérieur pour mettre une fixation solide (200 mm minimum de chaque côté).
Instructions de montage


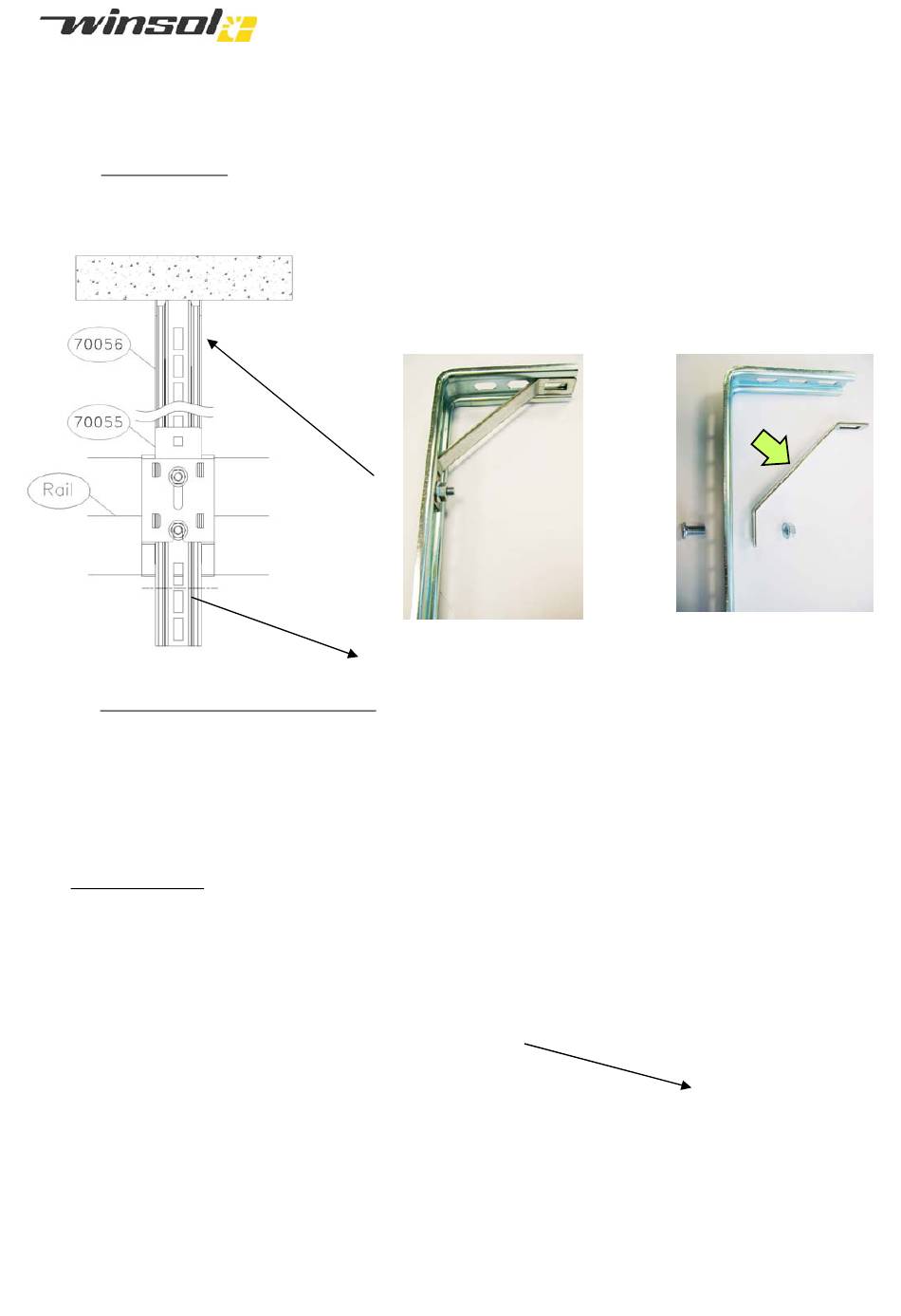

Enfilez les équerres de suspente (Réf 70056) dans les supports
de rails doubles (Réf 70055) Voir figure 9.
 Boulonnez solidement les équerres avec leurs profils de renfort
dans le plafond.
 Ajustez le point d'ancrage des équerres dans les supports de
rail pour positionner les rails horizontaux de niveau.
 Boulonnez solidement les équerres de suspente aux supports
de rails.
Recouper le dépassement éventuel de l'équerre.
Figure 10a
9
EASYCLICK 70
Figure 10b
