ç
∫
3
AVERTISSEMENT:
Seul un personnel autorisé
et qualifié doit effectuer
l'entretien préventif et
correctif de cet appareil ou
l'installer. Le non-respect de
cette précaution peut aboutir
à des dégâts matériels
et/ou des blessures
éventuellement mortelles.
5
AVERTISSEMENT:
Surface brûlante, ne pas
toucher le dissipateur
thermique. Ne pas suivre
cette consigne de sécurité
peut entraîner des blessures
corporelles.
ç
Montez les ailettes
de refroidissement
verticalement.

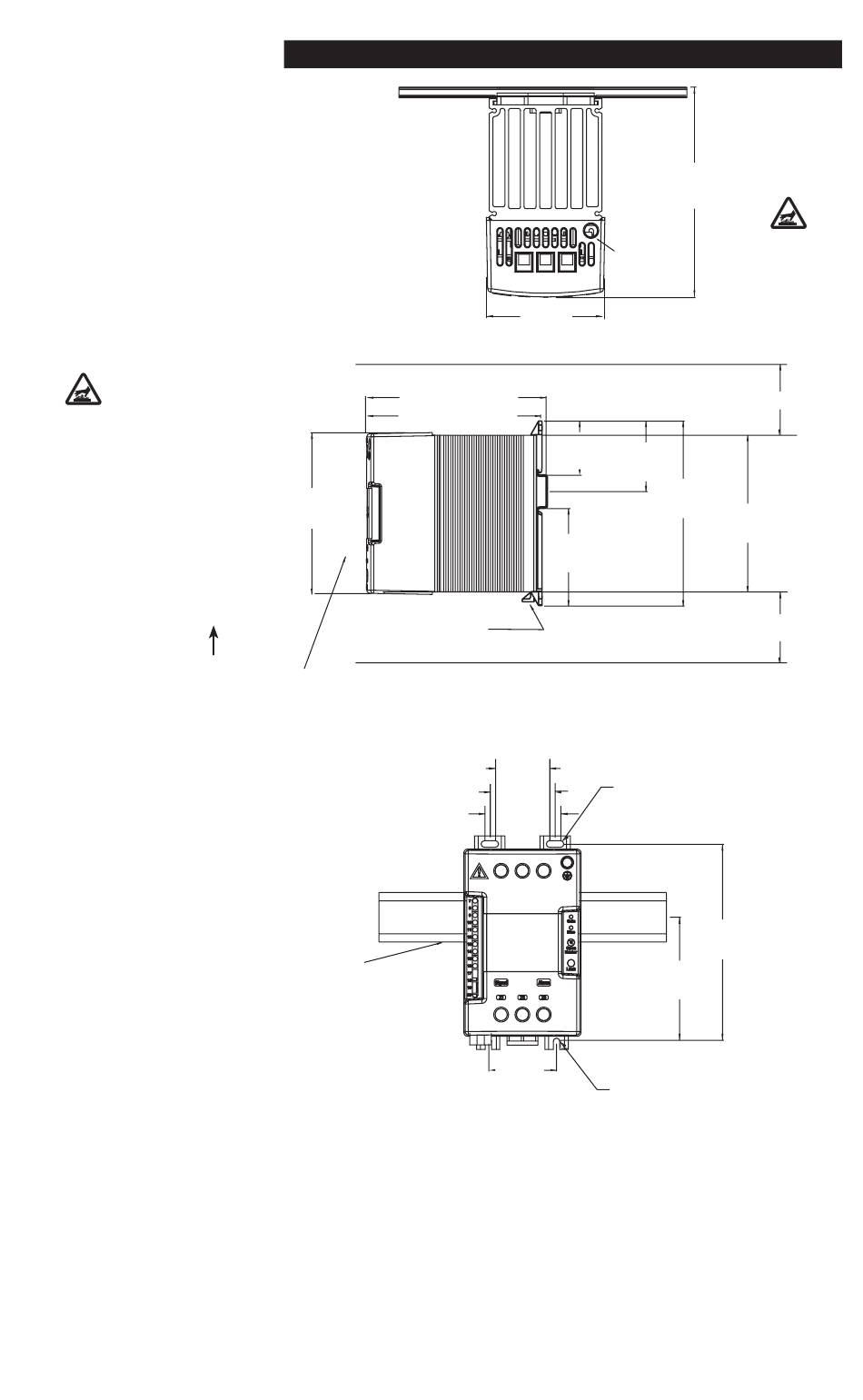

Dimensions de l'appareil — Monté sur rail
Vue de
dessus
Côté
Espace de 10,16 cm (4 po) pour aération et rayon de courbure des fils.
146 mm (5,74 po)
142 mm (5,59 po)
131 mm
(5,17 po)
Patte de dégagement du rail
(Tirer vers le bas)
Espace de 10,16 cm (4 po) pour refroidissement et rayon de courbure des fils.
Le panneau avant est isolé électriquement, aucun dégagement n est nécessaire.
Vue
de face
38 mm (1,51 po)
46 mm (1,81 po)
Côté
54 mm (2,11 po)
Rail de 35 par
7, 5 mm (Distance
de calage = 34,7 à 35,
3 mm [ 1,366 à 1,390])
Borne
de terre
83 mm
(3,25 po)
44 mm
57 mm
(1,73 po)
(2,26 po)
79 mm
(3,10 po)
102 mm (4,0 po) minimum
Dégagement pour M4
(attache N 8)
1
2
3
4
5
6
48 mm
(1,89 po)
Dégagement pour M4
(attache N 8)
WATLOW DIN-A-MITE Style C Manuel de l'utilisateur
ç
∫
3
146 mm
(5,74 po)
5
102 mm (4,0 po)
150 mm
(5,89 po)
127 mm
(5,00 po)
138 mm
(5,45 po)
87 mm
(3,42 po)
7
