En cas de panne de secteur, le mode Aération ne peut plus être exécuté, et les entraînements se ferment
automatiquement.
Si une tension insuffisante est détectée dans les accumulateurs (l'accumulateur ne peut plus autoriser
d'aération, sinon le fonctionnement de secours de 72 heures n'est plus possible), une interdiction
d'aération est également émise. Cela est signalé par une DEL rouge sur la platine.
4.3 Module d'aération confort
Si le module d'aération confort optionnel est raccordé, les fonctions d'aération supplémentaires suivantes
peuvent être utilisées :
Potentiom eter für
die H ubdauer
Potentiom eter für
die Zu-Autom atik
on
H ubbegr.
2x H ub
D ipschalter
Zu-Autom .

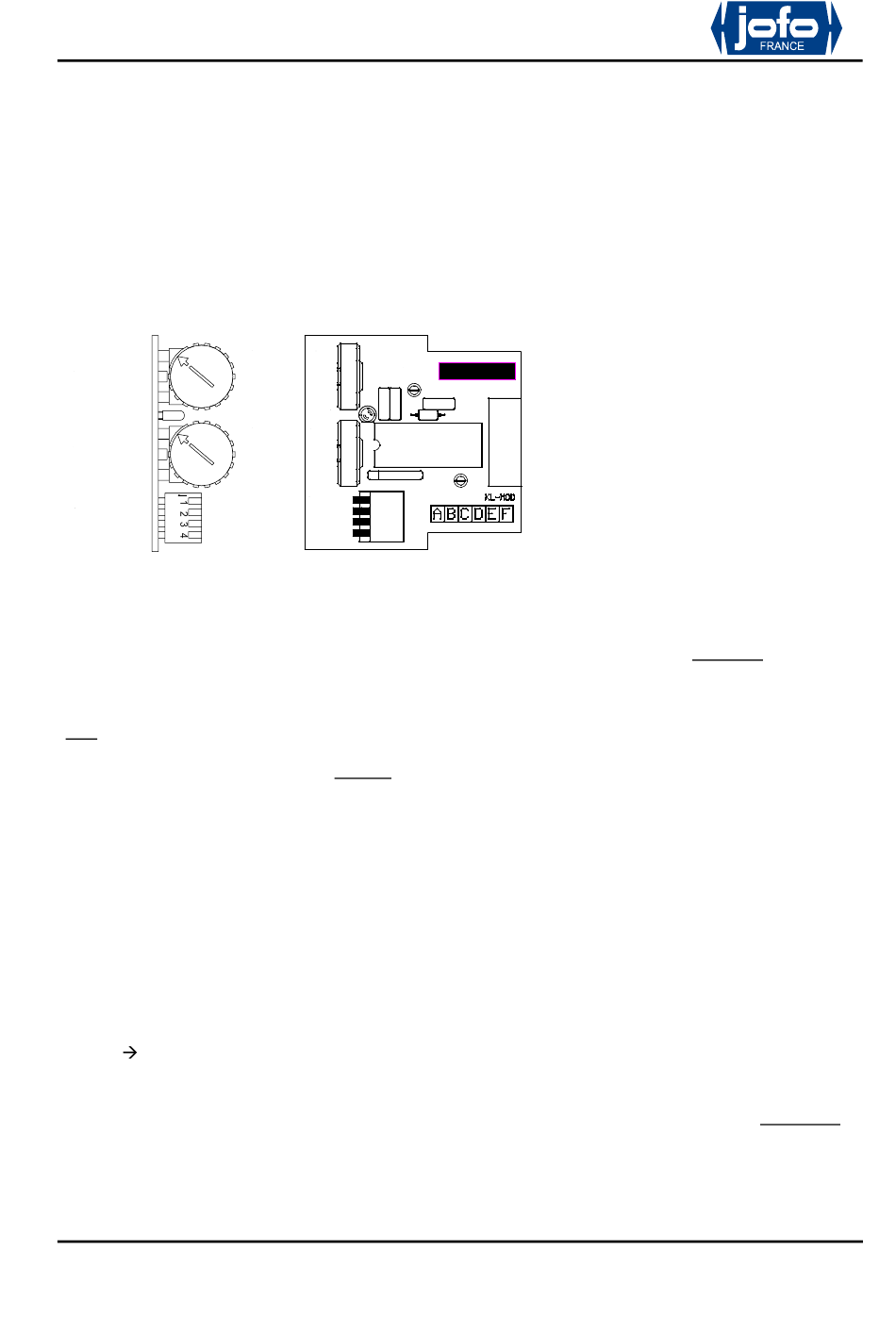

Illustration 5 : module d'aération confort KL - MOD
4.3.1

Limiteur de course

Pour activer le limiteur de course, il faut mettre le commutateur DIP « Lim. course (Hubbegr.) » sur la po-
sition « ON » (vers la gauche). De même, le mode opératoire d'aération « Durée (Dauer) » doit être acti-
vé.
Ensuite, la durée d'ouverture peut être réglée entre 5 s et 35 s à partir du potentiomètre « Course
(Hub) ». L'actionnement de l'interrupteur d'aération vers la position d'ouverture active le moteur unique-
ment pour la période d'ouverture réglée.
Le commutateur DIP « 2x course (2x Hub) » permet d'activer deux fois la période d'ouverture réglée.
Dans ce cas, la durée maximale d'ouverture est obtenue en multipliant par deux le temps réglé. Toute-
fois, il faut pour cela actionner au moins deux fois l'interrupteur d'aération.
L'entraînement raccordé ne peut être déplacé vers la position d'ouverture qu'en fonction du temps réglé,
même si le moteur a entre-temps été activé vers la position de fermeture (pendant l'écoulement du temps
réglé).
Exemple :
•
Temps réglé = 20 secondes
•
Le moteur est déplacé vers la position d'ouverture au moyen de l'interrupteur d'aération
•
Après 10 secondes, fermeture pendant 5 secondes
•
Ensuite, de nouveau déplacement du moteur vers la position d'ouverture au moyen de
l'interrupteur d'aération
•
Le moteur n'est maintenant déplacé dans le sens d'ouverture que pendant 15 s !
4.3.2

Fermeture automatique

Pour activer la fermeture automatique, il faut mettre le commutateur DIP « Ferm. autom. (Zu-Autom.) »
sur la position« ON » (vers la gauche). Le temps pour la fermeture automatique peut être réglé entre 5
min et 35 min à partir du potentiomètre « Fermeture (Zu) ». Le temps commence après le dernier ordre
de déplacement (vers position d'ouverture ou de fermeture). Le temps est automatiquement remis à zéro
