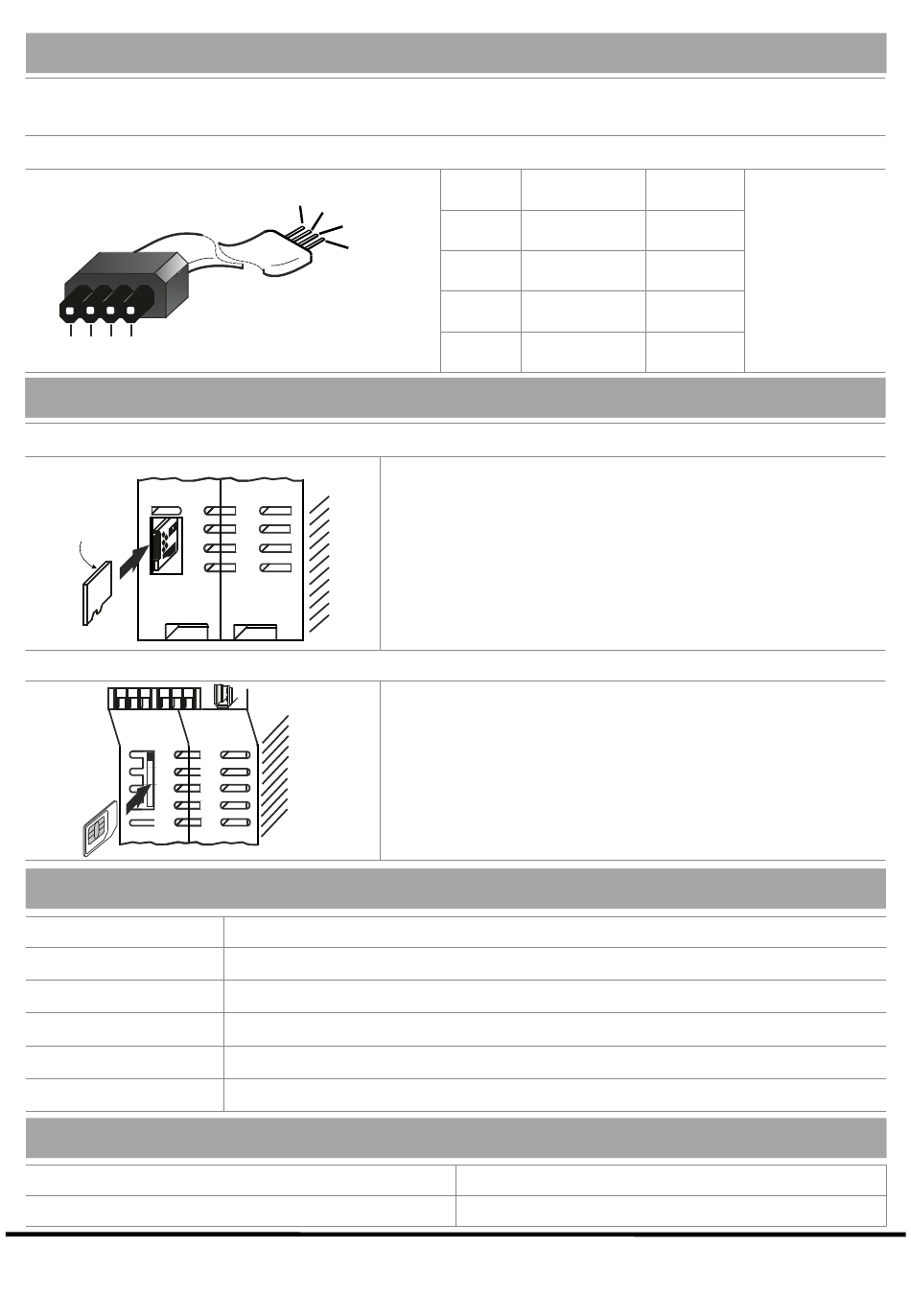

CÂBLE POUR RS232/485
Le câble de connexion amovible à 4 pôles pour la communication sérielle RS 232 ou RS 485 peut être
acheté en commandant le code Seneca CS-DB9M-MEF-PH.
CÂBLE RS232/ RS485
3 4
1
2
AUTRES PORTS DU Z-PASS2
EMPLACEMENT POUR MICRO CARTE SD
Contacts
métalliques
de la carte
micro SD
EMPLACEMENT POUR CARTE MINI SIM
SIM Card
CODES D'ORDRE
Code
Z-PC-DINAL2-52.5
CS-DB9M-MEF-PH
CE-RJ45-RJ45-R
MSD
A-GPS-SMA
CONTACTS
Support technique
Informations de produit
1 2
3
4
Connecteur
femelle à 4 broches
Le Z-PASS2 possède un emplacement pour la micro
carte SD situé sur le côté du boîtier. La carte micro SD ou
micro SHDC est insérée avec les contacts métalliques
orientés vers la gauche (comme sur la figure ci à côté).
La carte SD peut être de n'importe quelle classe MAX. 32
GB. L'emplacement est de type push-push.
Le Z-PASS2 possède un emplacement pour la carte SIM
placé sur le côté du boîtier. Pour introduire la carte SIM dans
le connecteur correspondant, s'assurer que les contacts
dorés soient sur la droite (voir figure latérale).
Description
CEI EN 60715 guide DIN avec bornes d'alimentation P = 52.5 mm
Câble De Communication RS232/485 1.5 mt.
Câble Droit Ethernet 1,5 m
Carte micro SD
Antenne GPS avec base magnétique et adhésive. Câble L = 3 m.
MI004544-F
PIN
RS232
1
-
2
TX
3
RX
4
GND
support@seneca.it
sales@seneca.it
RS485
La longueur
-
maximale du
B
câble ne doit
pas dépasser
A
3 mètres.
GND
FRANÇAIS - 8/8
