Poser et enlever la cale de nivellement du pyranomètre AC1401-01
La cale peut être placée dans la plaque inférieure du pyranomètre AC1401-01 en procédant comme suit:
1) Si votre pyranomètre est muni d'un petit capuchon en plastique noir sur l'ouverture latérale de la vis, retirez-le. Un
petit tournevis à tête plate peut être utilisé. Insérez ensuite la vis de fixation desserrée avec une clé hexagonale de 4
mm en la tournant dans le sens des aiguilles d'une montre, jusqu'à ce que la vis dépasse légèrement.
2) Tenez le pyranomètre dans une main et la cale dans l'autre.
3) Assurez-vous que l'orientation de la cale concorde avec celle de la plaque inférieure du pyranomètre. Notez la posi-
tion du rebord saillant
4) Pincez légèrement la cale afin de réduire son diamètre et de l'insérer facilement dans la plaque inférieure du py-
ranomètre.
5) Tout en pinçant, poussez la cale dans sa position sur la plaque inférieure du pyranomètre.
La cale est placée. Pour le montage et la mise à niveau, procédez comme suit:
6) Montez la boule de niveau avec ses boulons de fixation.
7) Le pyranomètre, avec sa cale positionnée, peut maintenant être placé sur le support de nivellement de la boule.
Poussez doucement le capteur sur la rotule jusqu'à ce que vous entendiez un déclic.
8) La rotule peut être pivotée de 360 ° et permet une compensation d'angle sur des surfaces non horizontales jusqu'à
10 °.
9) Lorsque le pyranomètre est monté et mis à niveau, à en juger par son niveau à boule, verrouillez le mécanisme de la
rotule en tournant la vis de réglage dans le sens des aiguilles d'une montre avec une clé hexagonale de 4 mm jusqu'à
ce qu'elle soit serrée.
Lorsque la rotule n'est pas insérée dans le pyranomètre, la cale émet un léger bruit de cliquetis lors de son déplace-
ment. Ceci est normal, causé par la liberté mécanique entre les deux parties. La cale peut être retirée à la main de la
plaque inférieure du pyranomètre à l'aide d'un petit tournevis à tête plate. Laissez le tournevis faire basculer douce-
ment la cale. Lorsque vous retirez ou placez la cale, assurez-vous que le dôme en verre est protégé à tout moment.

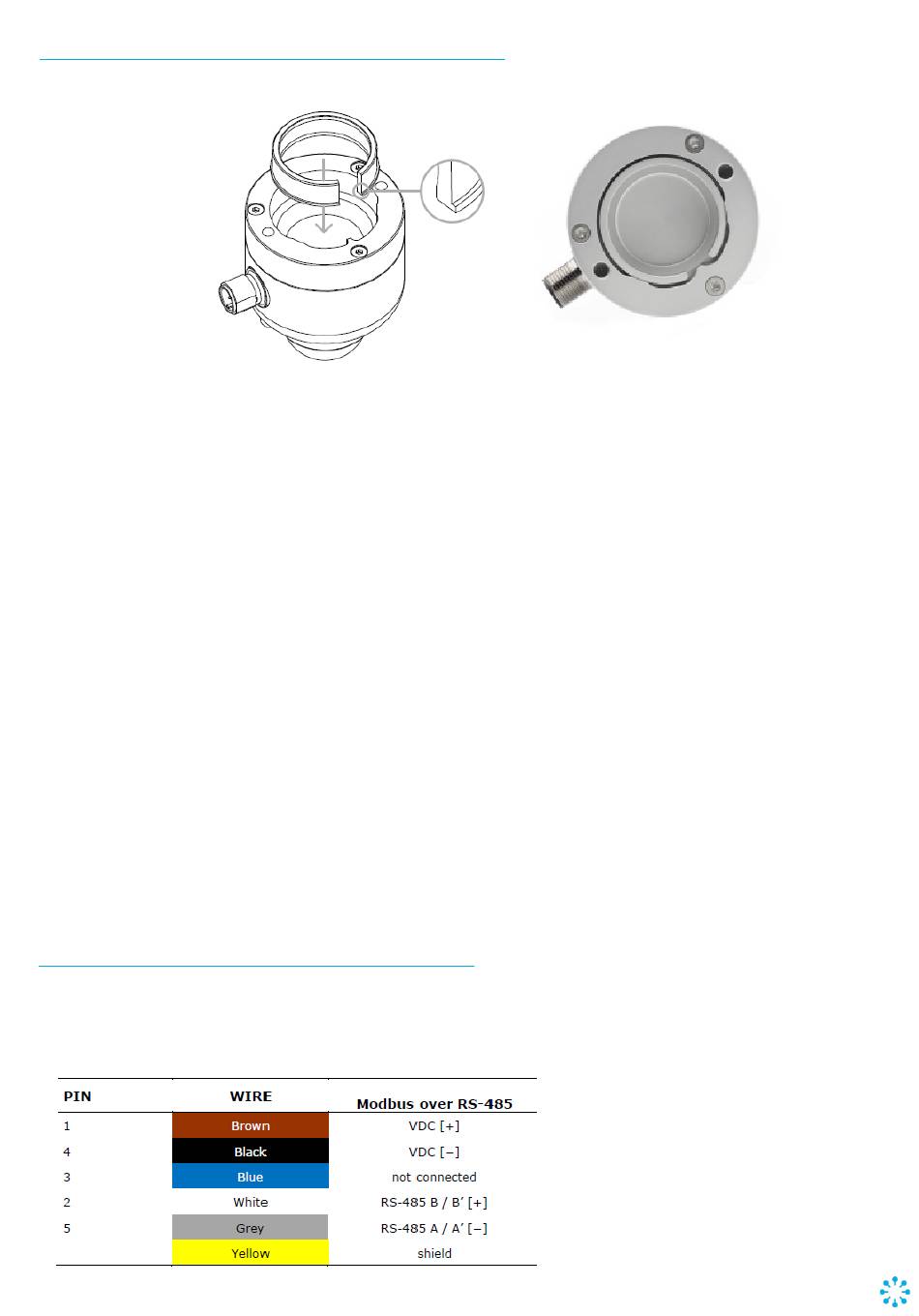

Branchement électrique du pyranomètre : schéma de câblage
Le pyranomètre doit être alimenté par une source d'alimentation externe fournissant une tension comprise entre 5 et
30 VDC.
Le pyranomètre donne la valeur du rayonnement en W / m2 sous forme de sortie numérique (Modbus sur RS-485).
Remarque : à l'extrémité du câble, la terre est
connectée au boîtier du connecteur.
