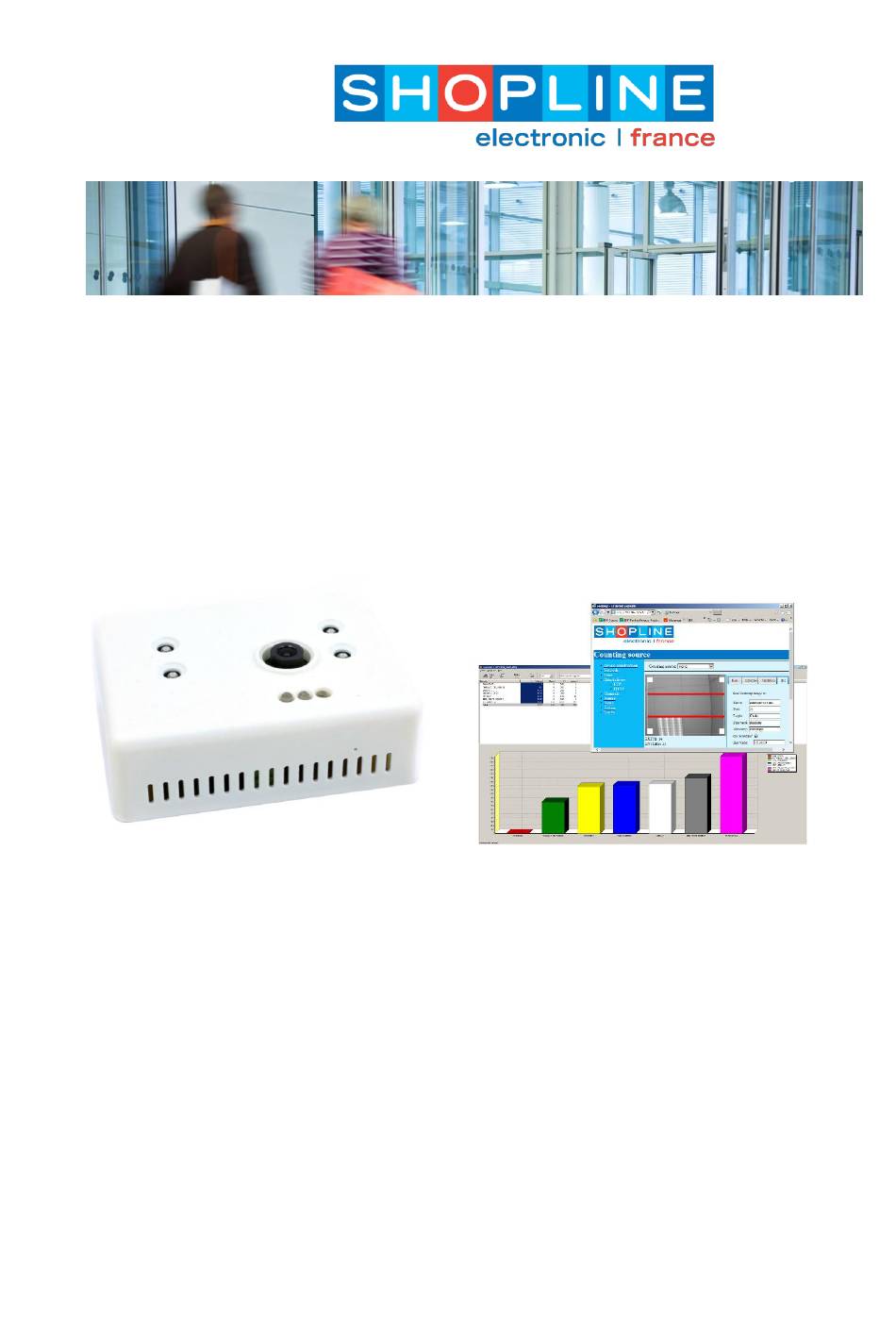

Caméra pour l'Analytique
La caméra 2D_Shop est un détecteur qui s'installe au plafond et qui fait une analyse d'image en
infrarouge. Ce processus rend le capteur indépendant des variations de lumière qui affectent la
précision des caméras 2D. Les avantages de cette technologie sont :
• Le comptage bidirectionnel.
• Une précision allant jusqu'à 95%.
• Pas d'influence des ombres.
• Bonne précision en conditions de faible luminosité.
La camera envoie les données par FTP à un serveur qui peut être local ou distant.
1/04/2017. Dian DIAKITE
Version 2.5.6
Caméra 2D_Shop Manuel d'utilisation
2D_Shop
MODE D'EMPLOI
Page 1 sur 25
Publicité
Table des Matières
Sommaire des Matières pour Shopline 2D Shop
- Page 1 2D_Shop Caméra pour l’Analytique MODE D’EMPLOI La caméra 2D_Shop est un détecteur qui s’installe au plafond et qui fait une analyse d’image en infrarouge. Ce processus rend le capteur indépendant des variations de lumière qui affectent la précision des caméras 2D. Les avantages de cette technologie sont : •...
-
Page 2: Table Des Matières
Table des matières Installation de la caméra ......................... 3 Diagramme de connexion ........................3 Zone de couverture : ........................... 3 Modèle standard..........................3 Placement ............................4 Fixation ..............................4 Orientation ............................5 Raccordement ............................. 5 Câblage réseau ............................ 6 Mode impulsion........................... -
Page 3: Installation De La Caméra
A. Installation de la caméra Diagramme de connexion The camera envoie les données vers un serveur: Alimentation RJ45 2D-Shop Injecteur 48 V RJ45 Serveur Internet Figure 1 Diagramme de Connexion Zone de couverture : La zone de couverture dépend de la hauteur sous plafond et des caractéristiques optiques de la rétine et de l’éclairage infra rouge... -
Page 4: Placement
Modèle haute sensibilité Couvertures 2.5 m 2.6 m 3.0 m 3.1 m 3.5 m 3.7 m 4.0 m 4.1 m Figure 3 couverture pour le modèle haute sensibilité Placement La caméra est placée au plafond Veiller à ne pas prendre la porte dans le champ de la caméra On placera donc la caméra à... -
Page 5: Orientation
Figure 4 Vue du dos de la caméra Visser le crochet par 2 vis à expansion. . Introduire la caméra dans la fente et serrer le boulon de 8 mm avec une clé plate de 10 mm. Tourner la camera pour qu’elle soit bien parallèle à l’entrée. Orientation The 3 leds doivent être dirigées vers l’intérieur de la boutique afin de respecter les paramètres par défaut du logiciel. -
Page 6: Câblage Réseau
Un connecteur vert 4 pour utilisation de la camera en impulsions, utile pour le remplacement de dispositifs infra rouge. Connection Ethernet POE Brancher le connecteur RJ45 à l’injecteur POE de +48V, l’autre port de l’injecteur sur un switch. La caméra émet un signal multicolore pendant l’amorçage, puis s’éteint indiquant qu’elle est prête à fonctionner. -
Page 7: Mode Impulsion
Coté baie : on trouvera des fiches femelles dites Keystone les couleurs sont repérées sur ces fiches Coté caméra : on réalisera un sertissage. Fiche RJ45 languette vers le bas, le no 1 est à gauche Préparer une nappe bien serrée, enfoncer dans le connecteur et sertir. Vérifier avec le testeur que toutes les voies sont correctes. -
Page 8: Switch De Ré Initialisation De L'adresse Ip
impulsion sur la broche E. Une sortie provoque le flash sur la led rouge et une impulsion sur la broche Câblage Dans ce mode, la caméra est alimentée par le câble Ethernet en mode POE. Les sorties impulsions sont opto-isolées et sont alimentées par l’adaptateur 220 V / 12 V de l’afficheur selon la connectique suivante : Afficheur Caméra... -
Page 9: Trouver La Caméra
Adresse inconnue The programme Cbox finder trouve les camera dans son espace compatible. Il est disponible sur le site de mise à jour : upgrade.shopline.fr ou par ce lien : http://upgrade.shopline.fr/Utilitaires/cbox_finder.exe Figure 10 : liste des dispositifs dans le réseau L’écran montre la liste des dispositifs dans le réseau, un click va connecter sur le dispositif choisi. -
Page 10: Identification
1. Identification Cet écran est purement indicative, et n’a pas d’influence sur la génération des fichiers de résultats, mais il est très pratique en cas de dispositifs multiples. On rappelle ici la hiérarchie des compteurs dans une chaine de magasin. Chaine de magasins La redoute magasin... -
Page 11: Time
Figure 12: Paramètres réseau Figure 12a : Paramètres réseau en mode automatique Time Il est important de vérifier le bon fonctionnement de la mise à l’heure sur le serveur de temps car cette information est nécessaire à la génération des fichiers horodatés. La caméra dispose d’une horloge temps réel sauvegardée, qui doit être mise à... -
Page 12: Channels
Channels Figure 14 Visualisation des enregistrements Les paramètres définis ici seront utilisés dans le format du fichier généré. Name Nom de la porte : doit être le même sur la ligne1 et la ligne 2 Direction La camera doit être orientée avec les 3 LED à l’intérieur de la boutique. La première ligne doit être une entrée et la deuxième ligne une sortie. -
Page 13: Envoi Des Données
C’est l’adresse IP du serveur. Celle ci peut être locale ou publique.Sur la figure 16 on a utilisé le PC à l’adresse 192.168.1.37, mais on pouvait aussi envoyer sur le serveur distant « frequence.shopline.fr » Login Compte FTP sur le serveur Password Mot de passé... -
Page 14: Source
1. Source Base Cet écran montre l’image traitée par la camera après filtrage infra rouge. La hauteur sous plafond et la hauteur de filtrage ne sont pas pris en compte dans le logiciel de cette caméra, et sont purement indicatifs. On pourra voir une photo de la scène et régler le champ de vision, (ROI région of interest) Pour être compté, le centre de gravité... -
Page 15: Validation
Figure 17 menu étendu pour les réglages de gain Validation Figure 18 : Validation des comptages Page 15 sur 25 Caméra 2D_Shop Manuel d’utilisation... -
Page 16: Heat Map
La « Validation » permet d’enregistrer une vidéo sur un serveur pendant une durée comprise en 1 minute et 30 minutes afin de comparer les comptages aux passages réels des visiteurs. Veiller à ne pas saturer le serveur car les fichiers vidéo sont volumineux. Heat map L’ongle permet la visualisation des zones chaudes dans la caméra, la fenêtre de gauche disposant d’un zoom. -
Page 17: Statut Et Système
Figure 20 : Envoi de la zone chaude sur un serveur L’image de la zone chaude peut être envoyée vers un serveur. 2. Statut et système Figure 21 : Ecrans statut et systèmes Ces pages permettent le contrôle du bon fonctionnement de la caméra, et permettent un enregistrement global de la configuration par "... -
Page 18: Configuration D'un Serveur Local
Les écrans principaux sont décris ci-dessous Figure 22 Installateur Bien indiquer ci dessous le type de caméra : Shopline ou Brickstream Figure 23 Sélection du type de caméra Installer seulement le programme temps réel de Vidéo ’Analytique « RPOS «... - Page 19 Figure 25 : Compatibilité avec l’éditeur de logiciel de caisse Résumé de l’installation …. Figure 26 : Résumé de l’installation Installation du serveur FTP Vérifier les paramètres du compte: Login shopline Password shopline Main directory shopline avec tous les droits Page 19 sur 25 Caméra 2D_Shop Manuel d’utilisation...
-
Page 20: Notes Techniques
Figure 27 Compte shopline sur le serveur Figure 28 Répertoire principal pour le compte shopline Notes techniques Canal 21 Un PC sous Windows est protégé par un pare-feu. Le protocole FTP utilise par défaut le canal 21 qui doit par conséquent être autorisé. Le détail de l’ouverture est reporté en annexe, voici un résumé : Paramètres, pare-feu, avancé, trafic entrant, nouvelle règle, port , protocole TCP, port local 21, nom... - Page 21 Si ces conditions sont réunies, vous pouvez tester l’envoi des données sur la camera Répertoires et fichiers Rappel des paramètres : Adresse de l’envoi exemple 192.168.1.37 Compte shopline Mot de passe shopline Répertoire comptage Type de fichier créé date.scb Résultat C:\shopline\comptage\date.scb...
-
Page 22: Analytique En Temps Réel
D. Analytique en temps réel Une icone est visible sur le bureau, pointant sur le programme « RPOS » « Real time Point of Sale » Figure 29 : Vidéo analyse en temps réel Régler RPOS : fichiers paramètres, mot de passe” shop” Set RPOS to files in default... -
Page 23: Documentation
Figure 31 Vidéo d’analyse en temps réel Documentation RPOS Vidéo d’analyse en temps réel CPOS Statistiques Transport service Transmission au siège Succursales Analytique au siège Page 23 sur 25 Caméra 2D_Shop Manuel d’utilisation... -
Page 24: Annexe 1 Ouverture Du Port 21 Dans Windows
Annexe 1 Ouverture du port 21 dans Windows. Aller dans « panneau de configuration » -- « Système et Sécurité » - « outils d’administration » Puis cliquer sur « Pare-feu Windows avec fonctions avancées de sécurité » Dans « Pare-feu Windows avec fonctions avancées de sécurité » : Sélectionner «... -
Page 25: Annexe 2 Fichier Généré
#D3D #D4D #C1YE1 #C2YX1 Mail : maintenance@shopline.fr www.shopline.fr 7 rue des Vignes, 78220 Viroflay, France Tel : 00 33 1 30 24 19 28 Fax : 00 33 1 30 24 70 15 Page 25 sur 25 Caméra 2D_Shop Manuel d’utilisation...
