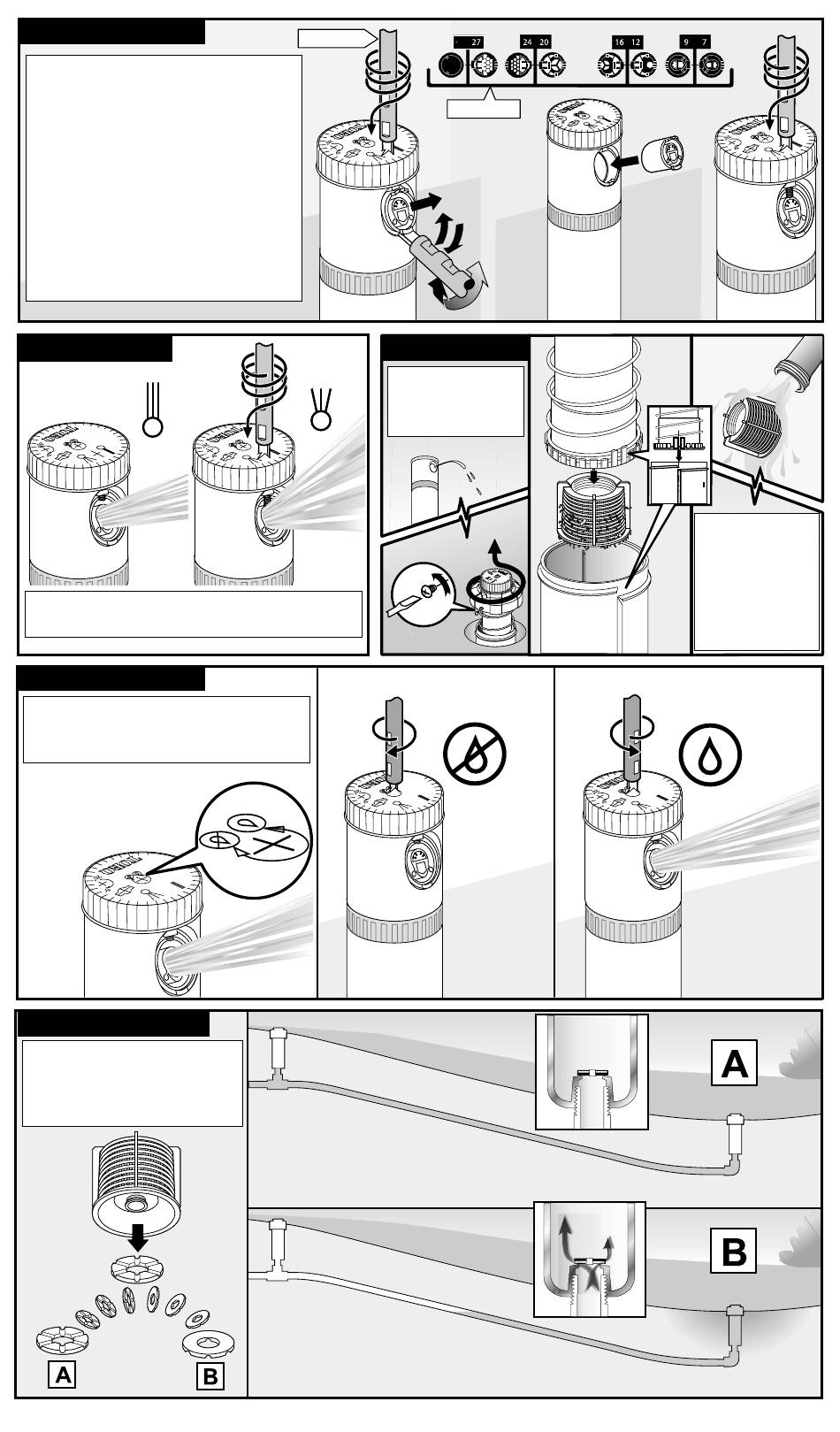

Substituição do Bico
Sete tamanhos diferentes de bico,
de 7 a 27 GPM (de 31,8 a 122,7 LPM)
acompanham o irrigador automático
TR70XT. Para substituir o bico, insira
a extremidade da lâmina da
ferramenta do irrigador automático
ou um chave de fenda através da
tampa. Gire o parafuso do bico até
retirá-lo. Solte o bico de sua base e
instale o novo bico. Recoloque o
parafuso do bico em sua posição
anterior.
Ajuste do Borrifo
Gire o parafuso do bico para dentro a fim de
abrir (espalhar) e encurtar o raio do borrifo.
Interrupção de Fluxo
Gire o parafuso central para a
direita a fim de interromper o fluxo.
Gire-o para a esquerda para abri-lo.
Válvula de Verificação
Para eliminar a função da
válvula de verificação,
instale o disco da válvula de
verificação na posição B.
