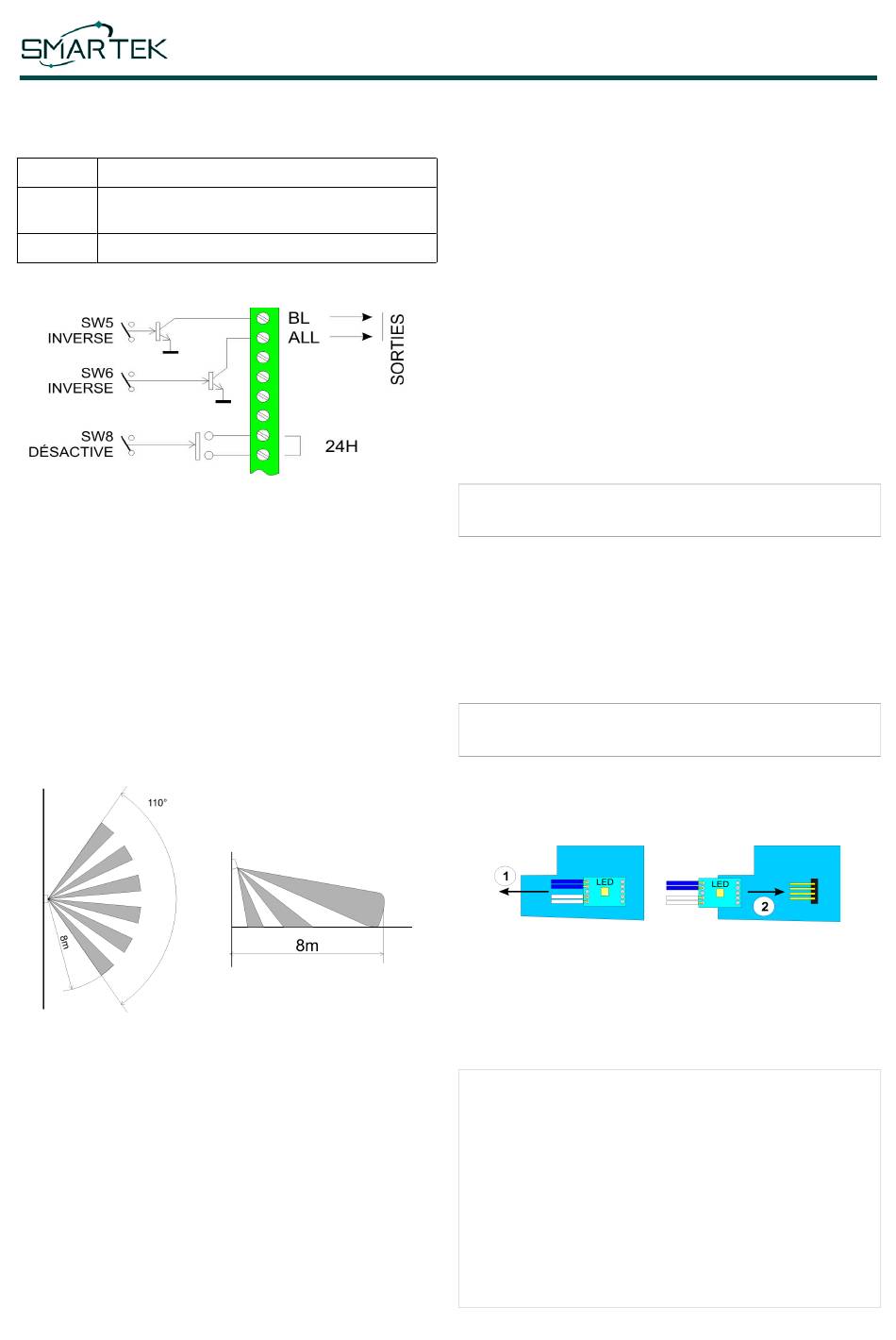

DIAGNOSTIC LED
Ces voyants ne sont actifs qu'en mode TEST (SW7 ON)
BLEU
Pré-alarme
VERT
Clignote lorsque la cartouche de fumée est
allumée
ROUGE
Attention.
ALL sortie active pendant 90 secondes à partir du
déclenchement de la cartouche de fumée. SW6 définit la
logique de la sortie, si utilisation de la sirène interne le
switch SW6 doit être sur OFF.
BL sortie active avec batterie faible. SW5 définit la logique
de sortie.
24H sortie normalement fermée lorsque le chassis du Nubi
4.0 est fermé, le contact s'ouvre lorsque l'on ouvre le Nubi.
Lorsque SW8 est sur ON, la sortie 24H est désactivée
(toujours fermée).
CAPACITÉS DU DETECTEUR INFRAROUGE
La figure suivante montre les capacités du capteur
infrarouge.
MODE DE TEST
Réglez DIP SW7 sur ON pour activer le mode test. Dès
que l'appareil passe en mode test, tous les voyants
clignotent 8 fois + 8 bip sonores et le test de la batterie
commence:
La LED verte clignote 3 fois: charge complète.
•
La LED verte clignote deux fois: charge moyenne.
•
La LED verte clignote une fois: charge faible.
•
LED rouge + bip: remplacez la batterie
•
Si la batterie est en bon état, vle voyant rouge reste allumé
et le signal sonore est continu, sinon le voyant vert clignote
une fois. La cartouche de fumée est ensuite testée ; si elle
est vide, le voyant est rouge et l'avertisseur sonore bipe,
alors que le voyant vert de la carte d'activation reste éteint.
Si la cartouche de fumée est pleine, le voyant vert de la
SORTIES
PASSIF
carte d'activation clignote, le test se poursuit et le voyant
BLEU clignote lentement - une fois par seconde - pour
indiquer que le mode test est activé. En mode test, chaque
fois que le PIR intégré détecte un mouvement, la LED
ROUGE clignote et le signal sonore est activé pendant 1
seconde. Lorsque l'entrée SI du NUBI détecte que le
système d'alarme est mis en marche, la détection d'un
mouvement via le capteur infrarouge ou l'activation de
l'entrée ALL activent l'état de pré-alarme (veille active) du
NUBI pendant 15 minutes et le voyant BLEU clignote
rapidement. Lorsque la deuxième confirmation a lieu dans
ces 15 mn, le voyant LED VERT clignote pendant 1
seconde pour simuler la mise à feu de la cartouche de
fumée.
Lorsque la pré-alarme est provoquée par le détecteur
infrarouge, la deuxième confirmation se fait via l'activation
de l'entrée ALL. Si la pré-alarme est provoquée par l'entrée
ALL, la confirmation se fait via une détection de présence
du capteur infrarouge. En mode test, la cartouche de
fumée n'est jamais activée.
N'oubliez pas d'activer le mode de fonctionnement
(DIP SW7 OFF) à la fin du test.
REMPLACEMENT DE CARTOUCHE
Lorsqu'une cartouche de fumée est épuisée, elle doit être
remplacée par une nouvelle. Chaque cartouche de fumée
est fournie avec une carte d'activation située aux
extrémités des fils. En mode test (SW7 ON) seulement, le
voyant vert de la carte de validation clignote lorsque la
cartouche est pleine. S'il reste éteint, cela signifie que la
cartouche est vide et doit être remplacée.
Retirer la batterie et attendez au moins 10 secondes
avant de remplacer la cartouche de fumée.
1)
Déconnectez la cartouche de fumée en retirant la
carte d'activation du connecteur.
2)
Insérez la nouvelle carte d'activation de la
nouvelle cartouche dans le connecteur.
MISE EN SERVICE
Nous vous recommandons d'effectuer un test (voir le
chapitre précédent Mode test) avant de procéder à la mise
en service de l'appareil. Réglez DIP SW7 sur OFF pour
passer en mode de fonctionnement. Il est recommandé de
retirer l'adhésif qui protège le trou de sortie de fumée de la
cartouche.
MODE DE FONCTIONNEMENT SANS DÉCLENCHER
L'ALLUMAGE DE LA CARTOUCHE DE FUMÉE
Au cours des 30 premières minutes qui suivent la mise
en marche, une fonction spéciale évite les émissions de
fumée indésirables, dues par exemple à des erreurs de
câblage.
Pendant cette période, le déclenchement de la
cartouche est précédé d'un avertissement, la sonnerie
émet un son intermittent pendant 120 secondes et le
voyant rouge clignote.
Pour interrompre l'activation, il suffit de placer le DIP
NB40LP1
REV 01 – Nov. 2018 - FRANÇAIS
