Lecteur de Disques Compacts de Référence MOON SuperNova
Connexions du Panneau Arrière

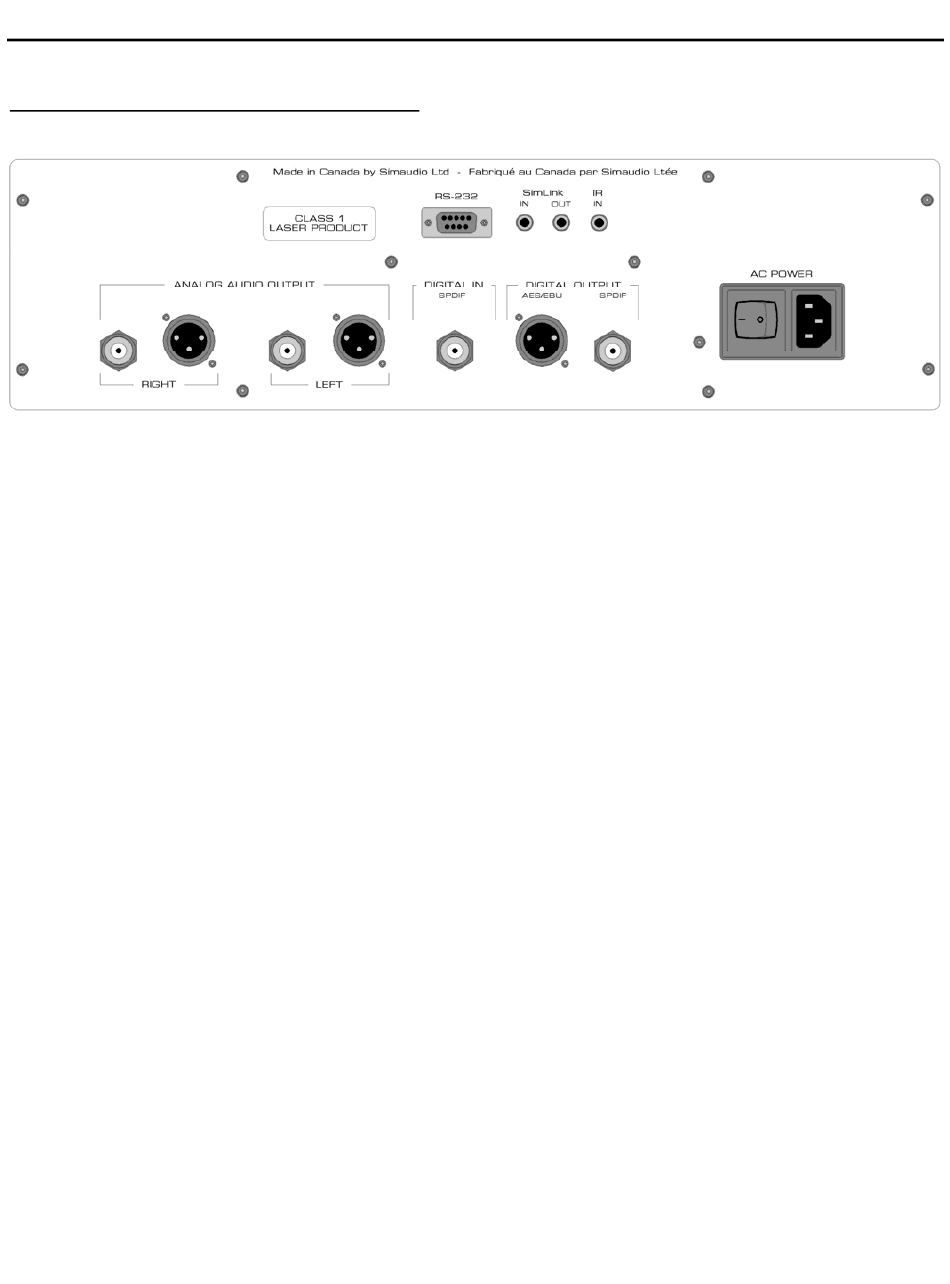

Figure 2: Panneau Arrière du MOON SuperNova
Le panneau arrière est semblable à celui de la Figure 2. À gauche de ce panneau sont placées une paire de sorties audio
analogique RCA et une paire XLR, avec les repères du canal droit et du canal gauche bien identifiés.
Nous vous recommandons d'utiliser des câbles interconnectes de haute qualité, des câbles de qualité médiocre peuvent
dégrader l'ensemble des performances de votre appareil.
Il y a une entrée S/PDIF digitale sur connecteur BNC identifiée "Digital In". Cette entrée permet d'utiliser une sortie digitale
venant d'un serveur de musique en conjonction avec le MOON SuperNova. Il y a aussi deux connecteurs identifiés "Digital
Output" qui permettront de brancher un processeur de signal digital pour permettre d'utiliser le SuperNova comme transport
seulement. Deux types de sorties sont disponibles : AES/EBU (XLR) et S/PDIF (BNC).
Pour chacune des connections S/PDIF vous devrez toujours utiliser un câble audio 75Ω, terminé par des prises BNC. Dans
l'éventualité ou ce type de prise n'est pas disponible, vous devrez vous servir d'un câble RCA et d'un adaptateur RCA/BNC. Si
vous décidez de vous servir de la sortie digitale AES/EBU, utilisez un câble dédié AES/EBU 110Ω mini de connecteurs XLR.
Cet appareil est équipé d'un port de contrôle toutes fonctions bidirectionnel RS-232 pour des intégrations personnalisées ou
d'automation. C'est le connecteur DB 9 visible en haut et au milieu du panneau arrière qui permettra de brancher le RS-232.
Immédiatement à droite du port RS-232 sont placés les 2 connecteurs mini jack de 1/8 pour les branchements "SimLink"
repèrés "in" et "out". Référez-vous à la section de ce manuel intitulée « SimLink » pour de plus amples informations. La prise
« IR », avec un mini jack de 1/8, sera utilisée pour des commandes infrarouges.
Immédiatement à droite, le réceptacle IEC de tension secteur pour le câble fourni, avec son interrupteur principal de mise
sous tension ("0"=hors fonction, "1"=en fonction). Vous pouvez aussi choisir l'option de câble d'alimentation secteur, de très
haute qualité, spécialement créé pour des sources de haut niveau.
__________________________________________________________________________________
Connexions du Panneau Arrière
10
