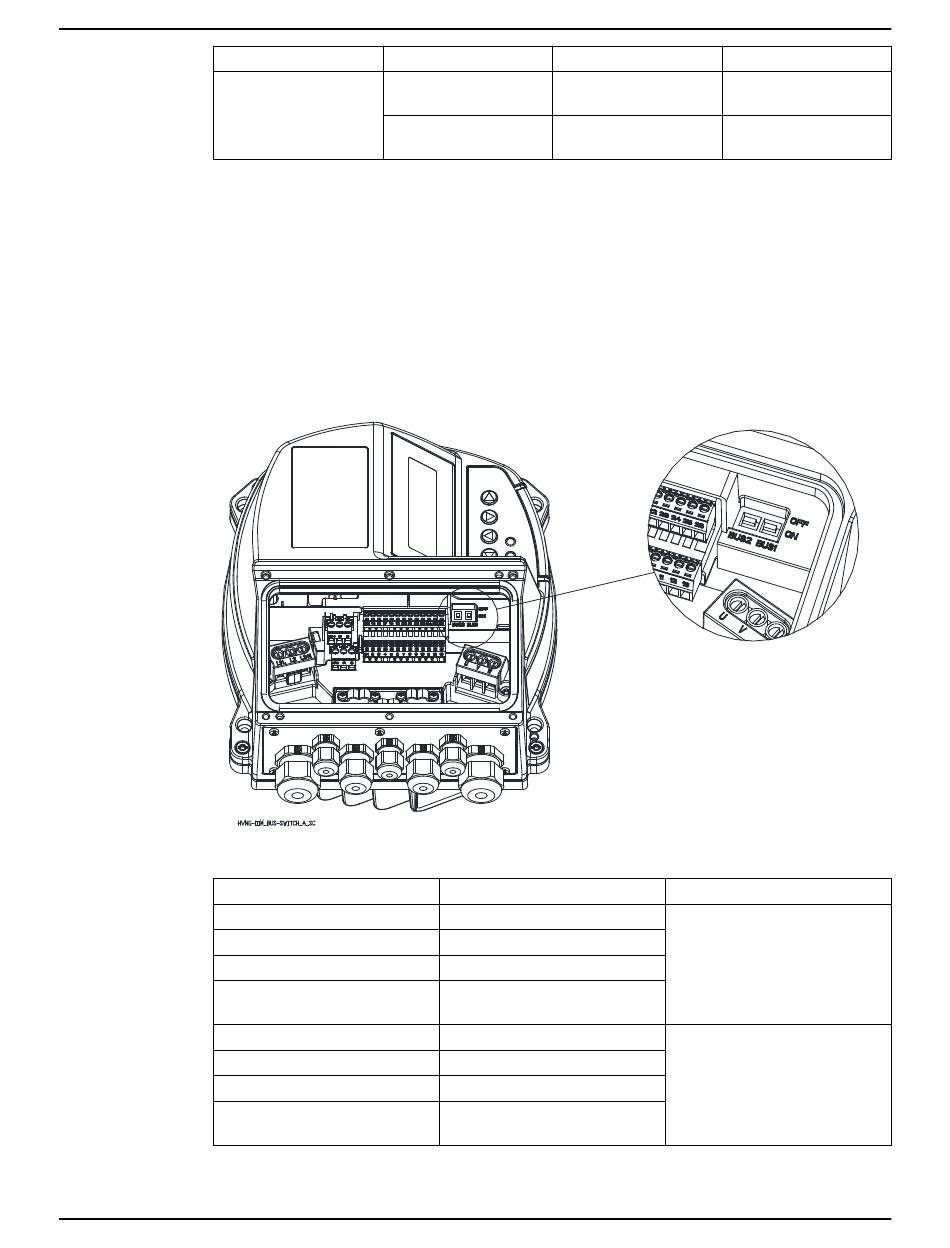

6.6.4 Connexion RS485

Les bornes X1/11, X1/12 et X1/13 sont utilisées pour la communication entre 8 Hydrovar
au maximum dans une application à plusieurs pompes ; un interrupteur de résistance de
terminaison dédié (BUS1, voir image ci-dessous) est proposé pour ajouter une résistance
de terminaison en parallèle sur ce port RS485 : si la résistance est nécessaire, passer
l'interrupteur BUS1 en position ON.
Les bornes X1/24, X1/25 et X1/26 servent à la communication (par le protocole Modbus
ou Bacnet) avec un appareil à commande externe (par exemple automate programmable,
BMS ou PC) ; un interrupteur de résistance de terminaison dédié (BUS2, image ci-
dessous) est proposé pour ajouter une résistance de terminaison en parallèle sur ce port
RS485 : si la résistance est nécessaire passer l'interrupteur BUS2 en position ON.
Tableau 9 : Ports RS485
Bornes
X1/11
X1/12
X1/13
BUS1
X1/24
X1/25
X1/26
BUS2
38
Bornes
X1/22
X1/23
montage mural!)
Description
Commande de ventilateur
externe
Terre pour commande de
ventilateur externe
Description
Port RS485 1 : RS485-1N
Port RS485 1 : RS485-1P
GND, terre électronique
Résistance de terminaison pour port
1
Port RS485 2 : RS485-2N
Port RS485 2 : RS485-2P
GND, terre électronique
Résistance de terminaison pour port
2
HVL 2.015-4.220 Manuel d'installation, d'utilisation et d'entretien
Commentaires
GND, terre électronique
(pour X1/22)
Commentaires
Port RS485 1 pour systèmes à
plusieurs pompes
Port RS485 2 pour communication
externe
