Avant de commencer
Avant de commencer l'installation, notez l'adresse MAC (Media Access Control) de chaque contrôleur (indiquée
sur les étiquettes fixées sur le dessus et/ou l'avant du plateau de contrôleur), car vous en aurez besoin au cours
de l'installation et de la configuration et elle risque de ne plus être accessible une fois l'installation terminée.
Consultez ensuite les documents suivants :
• Informations de sécurité importantes sur les systèmes matériels Sun
• Guide de sécurité et de conformité des systèmes Sun Storage 6180

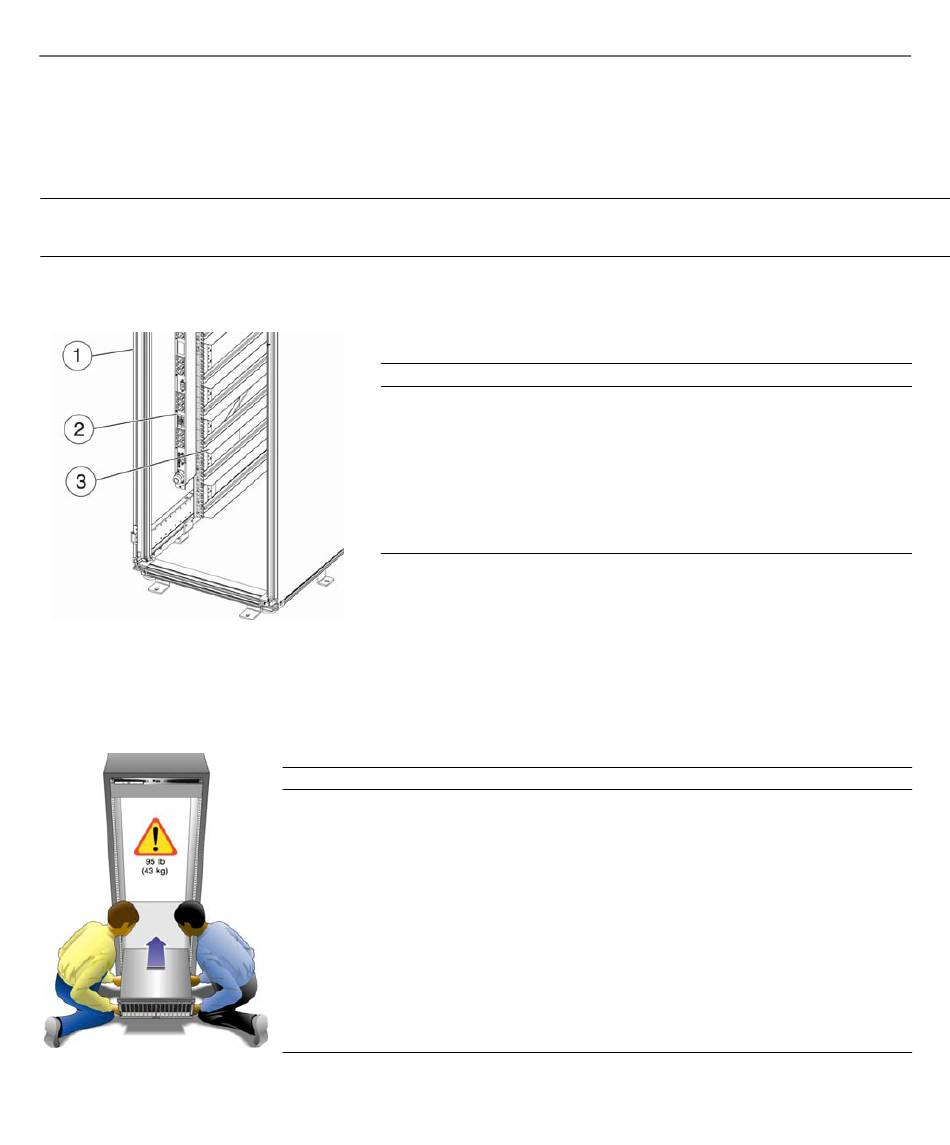

Préparation du rack
Installation des PDU et des rails
FIGURE 2
Installation du plateau de contrôleur et des plateaux d'extension
Chaque plateau doit être installé dans un logement 3RU libre de l'armoire. Consultez le guide d'installation
pour plus de détails.
Installation du plateau
FIGURE 3
Étape
Tâche
1.
Installez l'armoire Sun Rack II comme décrit dans le Sun Rack II
User's Guide.
2.
Installez les PDU (Power Distribution Unit, unité de distribution
de courant) dans l'armoire Sun Rack II comme décrit dans le
Sun Cabinet Power Distribution Unit (PDU) Installation Guide.
3.
Installez les rails de chacun des plateaux dans l'armoire Sun
Rack II, comme décrit dans le Sun Storage Modular Rail Kit
Installation Guide.
Remarque : si vous utilisez un autre modèle d'armoire que le Sun Rack II,
consultez le guide d'installation pour connaître les instructions d'installation
du kit de rails universel.
Étape
Tâche
1.
À deux, soulevez délicatement le plateau et posez-le sur la partie inférieure des
rails gauche et droit. Attention : l'équipement du plateau peut peser jusqu'à
43 kg.
2.
Faites glisser doucement le plateau dans l'armoire jusqu'à ce que les brides de
montage avant du plateau touchent la face verticale de l'armoire.
3.
Posez puis serrez quatre vis (deux par côté, fournies par le client) pour fixer le
plateau à l'avant de l'armoire. Remarque : la taille des vis dépend du modèle de
rack utilisé.
4.
Posez puis serrez deux vis 6-32 (une par côté, fournies par le client) à l'arrière
du plateau afin de fixer l'arrière du plateau à l'armoire.
5.
Vérifiez que les interrupteurs d'alimentation du contrôleur et les disjoncteurs de
l'armoire sont désactivés. Connectez ensuite chaque alimentation du plateau à
une source d'alimentation distincte dans l'armoire.
• Guide de préparation du site de la baie de disques Sun Storage 6180
• Notes de version de la baie de disques Sun Storage 6180
