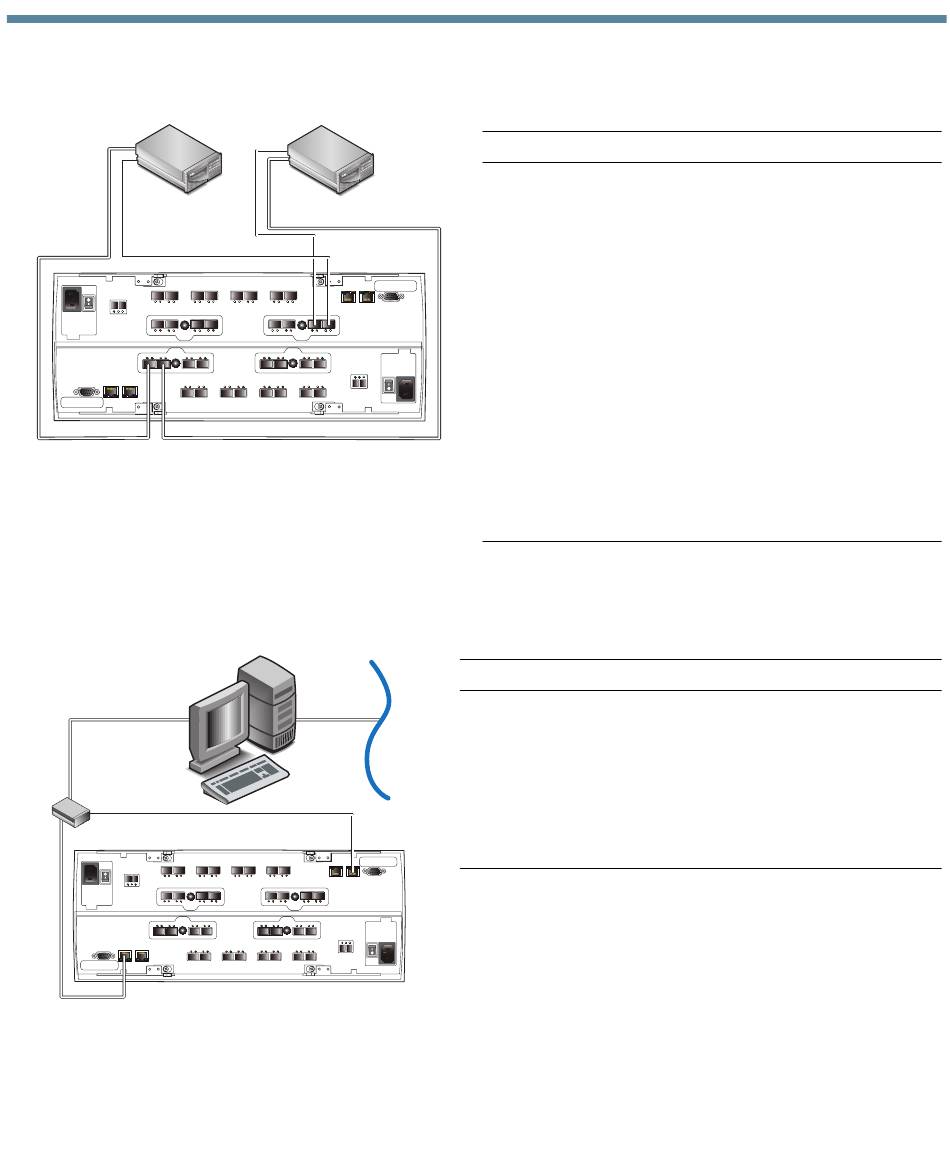

Connexion des hôtes de données
Connexions directes des hôtes de données
FIGURE 6
Connexion de l'hôte de gestion
Connexion du port Ethernet à l'hôte de gestion
FIGURE 7
Étape Tâche
Vérifiez que les hôtes de données sont dotés d'un SE
1
approprié (reportez-vous aux Notes de version des
baies de disques Sun Storage 6580 et 6780).
2 Connectez un transcepteur SFP et un câble optique
FC dans chacun des ports d'hôte de contrôleur que
vous prévoyez utiliser. Connectez l'autre extrémité
de chaque câble directement au HBA hôte ou à un
commutateur FC externe.
3 Veillez à ce que les paires correspondent pour assurer
la fonctionnalité de basculement.
4 Étiquetez chaque câble en indiquant ses informations
de connexion.
5 Vérifiez que les pilotes de HBA d'hôte de données et
le logiciel multivoie sont installés (reportez-vous aux
Notes de version des baies de disques Sun Storage 6580 et
6780).
Étape Tâche
1 Connectez les câbles Ethernet entre le port 1 du
Contrôleur A et le port 1 du Contrôleur B à un
commutateur Ethernet externe.
LAN
Remarque : le port Ethernet 2 est réservé au service.
2 Connectez l'hôte de gestion au commutateur Ethernet.
Connectez le commutateur Ethernet à l'infrastructure
3
LAN.
Remarque : si vous voulez configurer la gestion in-band
de la baie, reportez-vous au Guide d'installation matérielle
des baies de disques Sun Storage 6580 et 6780.
4
