Avant de commencer l'assemblage, vérifiez que vous disposez de toutes
les pièces nécessaires, ainsi que des écrous et des boulons corrects, et
assurez-vous d'avoir lu et compris ces instructions d'assemblage. Assurez-
vous que la zone de montage est propre et libre de toute obstruction.
Notez que tout au long de ces instructions, les termes gauche et droite
font référence aux utilisateurs gauche et droit lorsqu'ils font face à l'avant
du séparateur comme en opération.
Les premières étapes d'assemblage sont plus faciles à réaliser si la
fendeuse de bûches est à l'arrière. Tenez-vous derrière la fendeuse et
tenez le Duocut par le haut du montant vertical, inclinez-le avec précaution
vers l'arrière et posez-le sur le dos.

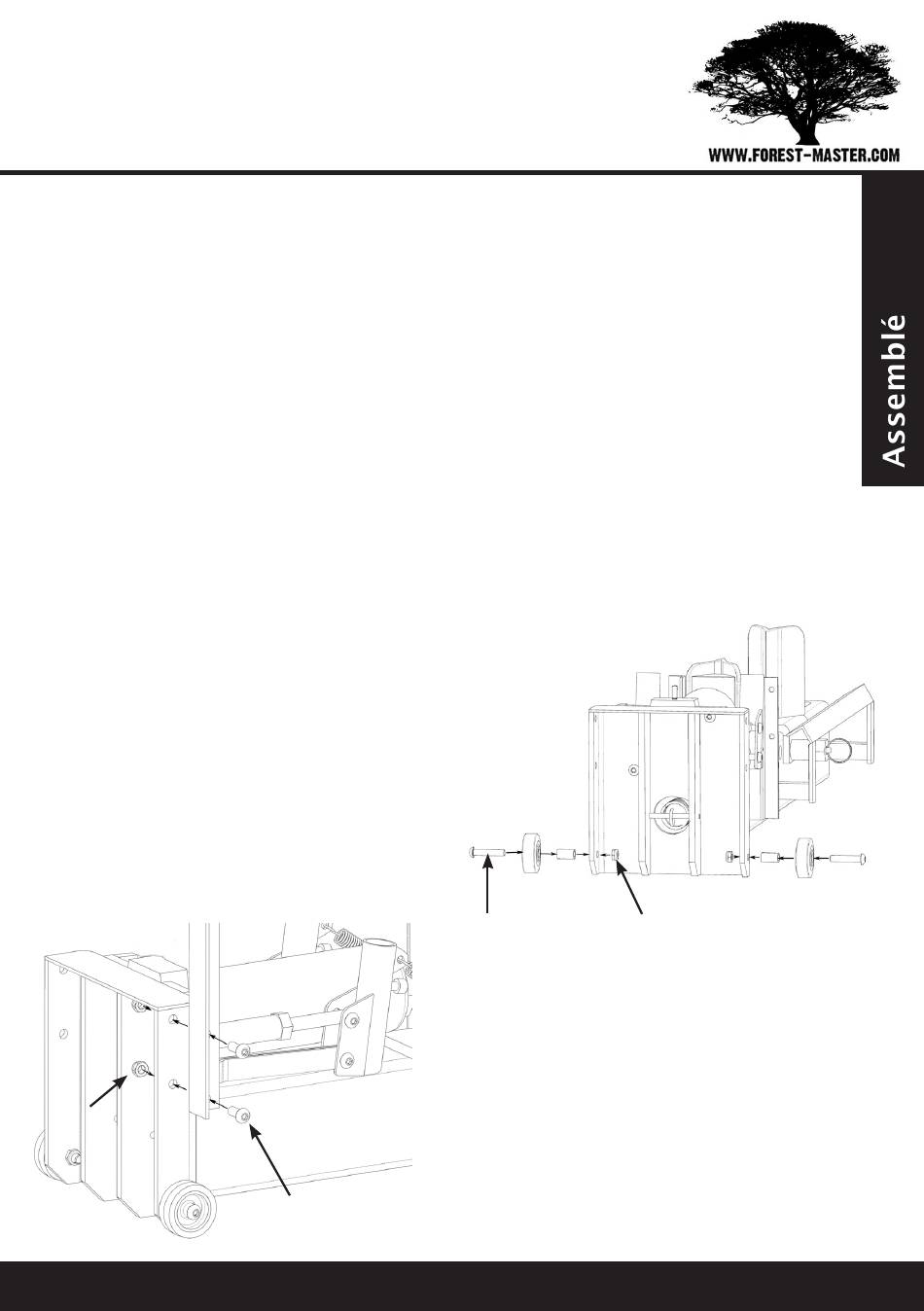

Étape 1
Insérez une rondelle d'espacement (5)
dans une roue (6), puis fixez l'ensemble
roue à l'arrière de la base à l'aide d'un
boulon à tête ronde M8x60 (7) et d'un
écrou M8 (8), comme indiqué. Serrez
l'écrou et le boulon jusqu'à pincer
l'entretoise. Répétez l'opération pour
la roue opposée.
Écrou
M8
DUOCUT Fendeuse de bûches manuelle 10 tonnes
M8 x 20
M8 x 40
M8
Étape 2
Fixez le pied stabilisateur droit (10)
à la base à l'aide de 2 boulons à
tête ronde M8x16 (9) et de 2 écrous
M8 (8).
Écrou
7
