Connecteurs des amplificateurs
Installation

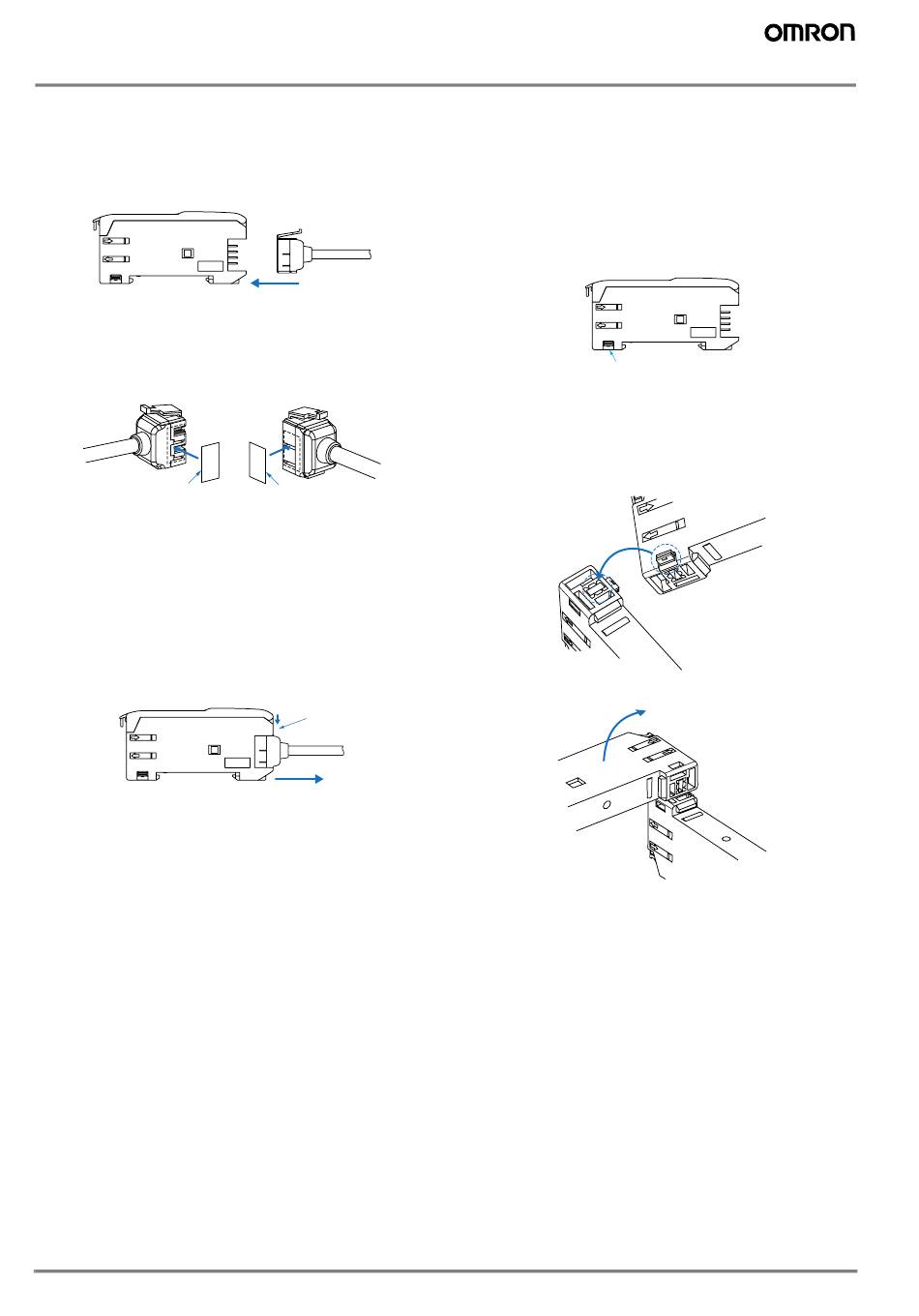

Installation des connecteurs
1. Insérez le connecteur maître ou esclave dans
l'amplificateur jusqu'à ce qu'il s'enclenche.
2. Après avoir inséré tous les connecteurs maîtres et
esclaves, reliez les amplificateurs selon les besoins.
3. Appliquez le joint fourni sur la surface du connecteur maître
ou esclave ne servant pas au raccordement.
Autocollant
Remarque : Appliquez le joint sur la face rainurée.
Démontage des connecteurs
1. Faites glisser l'amplificateur esclave dont le connecteur doit
être démonté pour être séparé du reste du groupe.
2. Une fois l'amplificateur séparé, appuyez sur le levier du
connecteur et le retirer. (N'essayez pas de retirer des
connecteurs sans les avoir séparés d'abord des autres
amplificateurs.)
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
A-8
Insérez
Autocollant
Enfoncez
Levier
Retirez
Montage de la plaque terminale (PFP-M)
En fonction de l'installation, un amplificateur peut se déplacer
au cours du fonctionnement. Utilisez dans ce cas une plaque
terminale.
Avant l'installation de la plaque terminale, retirez le clip de
l'amplificateur maître à l'aide d'une pince ou d'un outil similaire.
Clip
La partie inférieure du capteur est également munie d'un
mécanisme de libération du clip.
1. Insérez le clip à démonter dans la fente située sous le clip
d'un autre amplificateur.
2. Retirez le clip en faisant tourner l'amplificateur.
Faites pivoter
Résistance à la traction des connecteurs (câbles compris)
E3X-CN11 : 30 N maxi. E3X-CN12 : 12 N max.
Capteurs photoélectriques avancés
