Installation du point d'accès
REMARQUE : les interventions sur tous les produits Dell Networking de la série W doivent être confiées exclusivement à des
professionnels.
Utilisation du kit de montage AP-270-MNT-H1
Le point d'accès W-AP277 peut être installé sur un mur ou fixé à un poteau à l'aide du kit de montage
AP-270-MNT-H1.
REMARQUE : le point d'accès W-AP277 n'est livré avec aucun kit. Le kit de montage AP-270-MNT-H1 est disponible en tant
qu'accessoire et doit être commandé séparément.
REMARQUE : pour savoir comment installer le point d'accès avec le kit de montage AP-270-MNT-H1, reportez-vous au
Guide d'installation du kit de montage AP-270-MNT-H1 fourni avec ce dernier.
Mise à la terre du point d'accès
Une fois le point d'accès W-AP277 installé, vous devez le mettre à la terre avant de le mettre sous tension.
Le fil de mise à la terre doit être de type #8 AWG.
1. Dénudez l'une des extrémités du fil de mise à la terre et insérez le câble ainsi dénudé dans la cosse en cuivre.
Appuyez fortement avec une pince de sertissage.
2. Fixez la cosse en cuivre sur la borne de mise à la terre du point d'accès avec la vise M4 x6 fournie, comme
indiqué dans la
Figure 6
Connexion du câble Ethernet
Pour raccorder le câble Ethernet au point d'accès, suivez les procédures ci-dessous en utilisant les presse-étoupes
fournis avec le point d'accès.
AVERTISSEMENT : il est essentiel d'installer les presse-étoupes Ethernet fournis pour prévenir toute perte de connexion ou panne
d'alimentation PoE.
REMARQUE : le câble Ethernet n'est pas fourni et doit être acheté séparément. Achetez un câble CAT 5E (ou de qualité
supérieure) avec connecteur RJ45, conçu pour les applications en extérieur et résistant aux UV pour le point d'accès.
Point d'accès extérieur Dell Networking W-AP277 | Guide d'installation

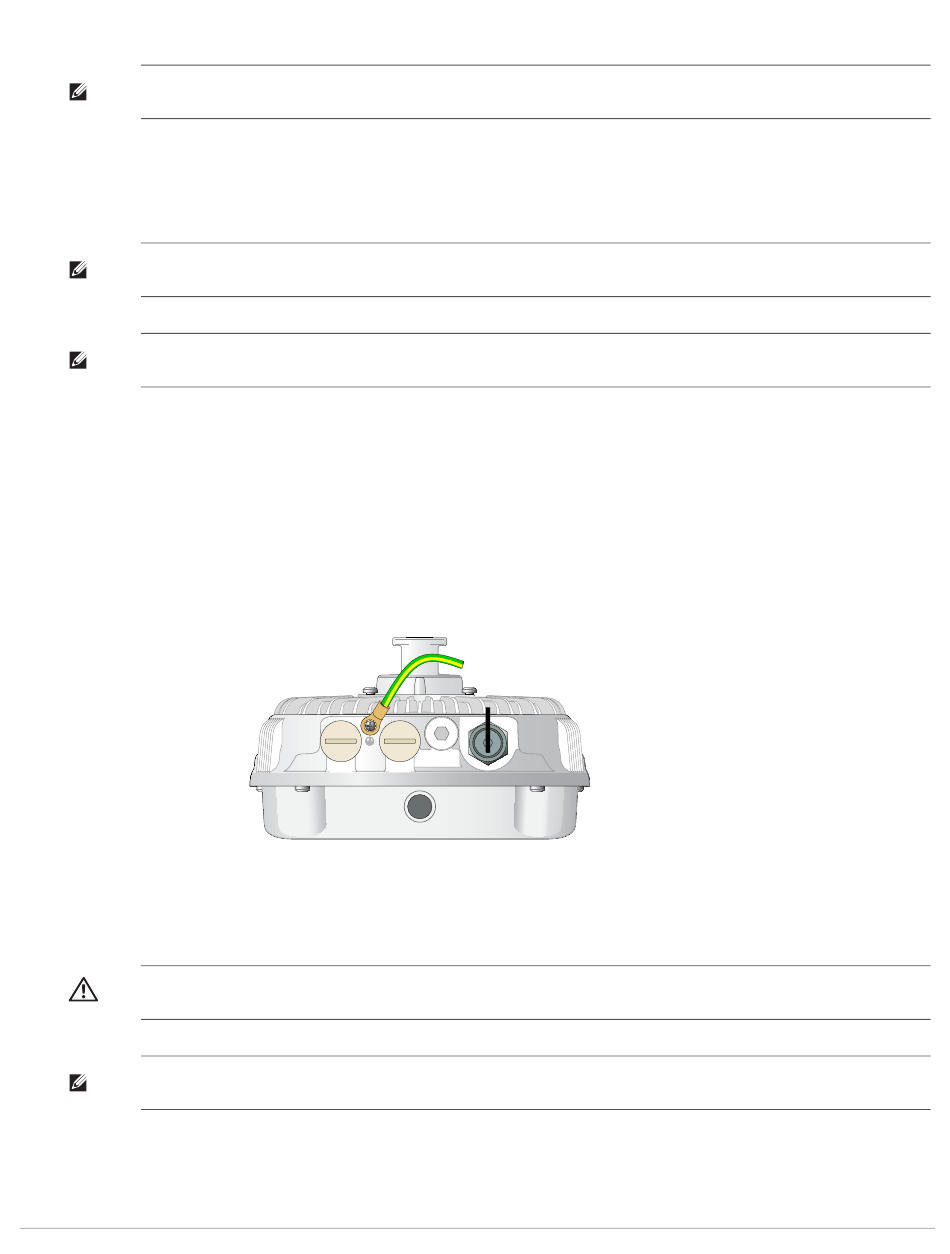

Figure
6.
Mise à la terre du point d'accès
