Raccordements

Tension d'alimentation
230 V c.a.
Sondes
S2 et S4 sont des sondes thermostatiques.
Un réglage permet d'utiliser S3 ou S4 ou les deux.
S5 est une sonde de dégivrage à utiliser pour arrêter le dégivrage
selon une température. Mais S4 est également capable de fournir
ce signal.
Signaux digitaux ON/OFF
Une entrée fermée actionne une fonction. Les fonctions possibles
ressortent des menus o02 et o37.
Affichage externe
Il est possible de raccorder un affichage externe mais unique-
ment dans une application autonome. L'affichage est connecté à
l'entrée MODBUS.

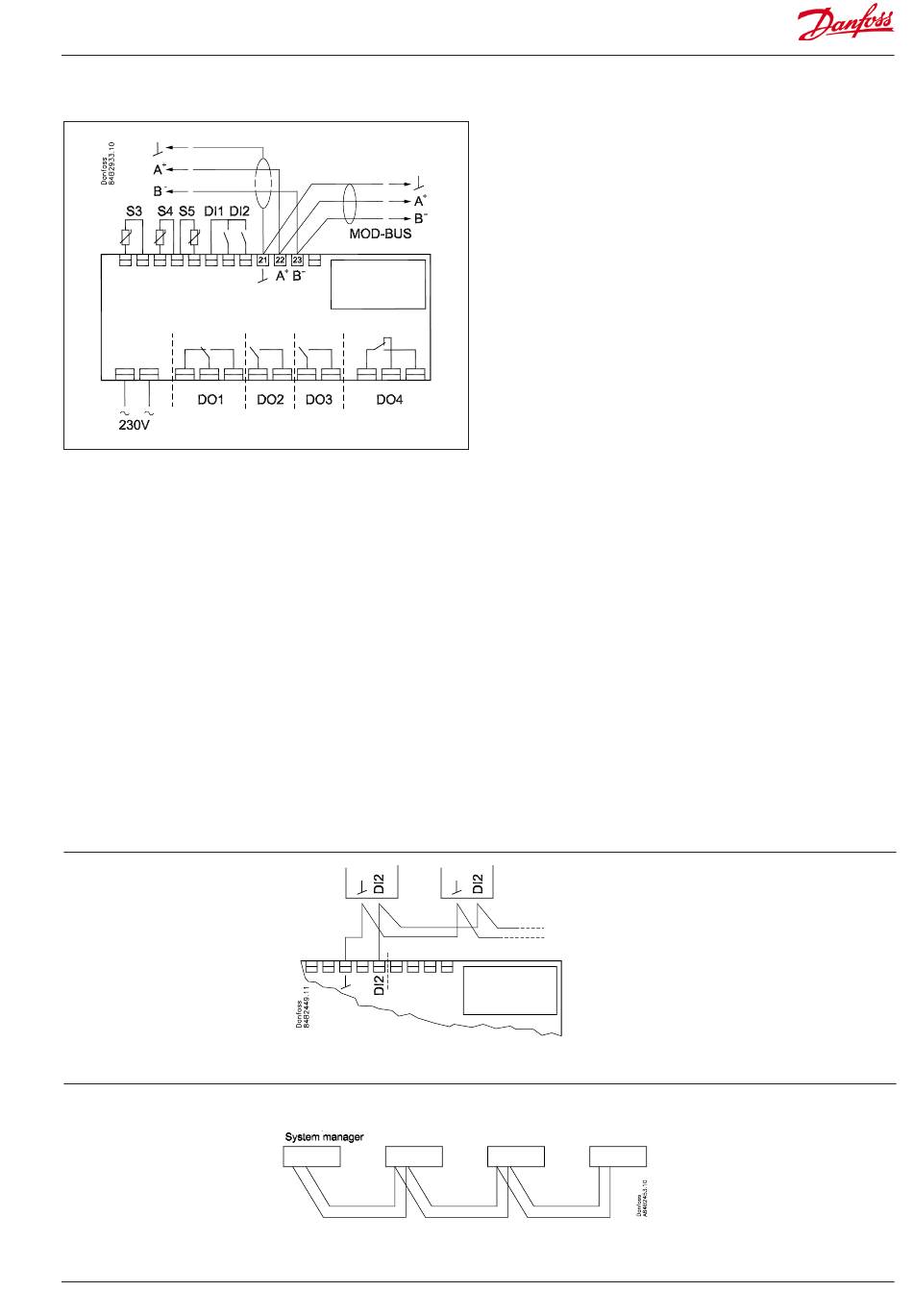

Dégivrage coordonné avec fils de
connexion :
Dégivrage coordonné par
ligne de transmission :
AK-CC 250A Manuel RS8GC204 © Danfoss 2-2014
Relais
Les applications générales sont énumérées ci-dessous. Voyez aussi
la page 6 où les différentes applications sont présentées.
DO1 : Refroidissement. Le relais se ferme lorsque le régulateur
appelle le refroidissement
DO2 : Dégivrage. Le relais se ferme pendant le dégivrage
DO3 : Vers les ventilateurs ou le refroidissement 2
Ventilateurs : Le relais se ferme lorsque les ventilateurs se
mettent en marche
Refroidissement 2 : Le relais se ferme lorsque l'étage 2 du
refroidissement doit être enclenché
DO4: Pour alarme, rails antibuée, éclairage ou dégivrage aux gaz
chauds
Alarme : Voir le schéma. Le relais est fermé en fonctionne-
ment normal et s'ouvre en cas d'alarme ou si le régulateur est
hors tension.
Rails antibuée : Le relais se ferme pour mettre les rails anti-
buée en fonctionnement
Eclairage : Le relais se ferme pour allumer la lumière
Dégivrage aux gaz chauds : Voir le schéma. Le relais se ouvert
pendant le dégivrage
Transmission de données
Statique MODBUS.
Pour utiliser une transmission de données, il est extrêmement
important que l'installation du câble de transmission soit correcte.
Voyez la documentation spécifique réf. RC.8A.C...
Phénomènes de parasitage
Les câbles des sondes, des entrées DI et de la transmission de
données doivent être tenus éloignés des autres câbles électriques:
- utiliser des chemins de câble séparés
- maintenir une distance d'au moins 10 cm entre les câbles
- éviter l'utilisation de câbles de grande longueur sur l'entrée DI.
Les régulateurs suivants peuvent être
couplés selon la méthode présentée ici :
EKC 202D, AK-CC 210, AK-CC 250,
AK-CC 450, AK-CC 550
Le refroidissement reprend lorsque tous
les régulateurs ont « libéré » le signal de
dégivrage.
