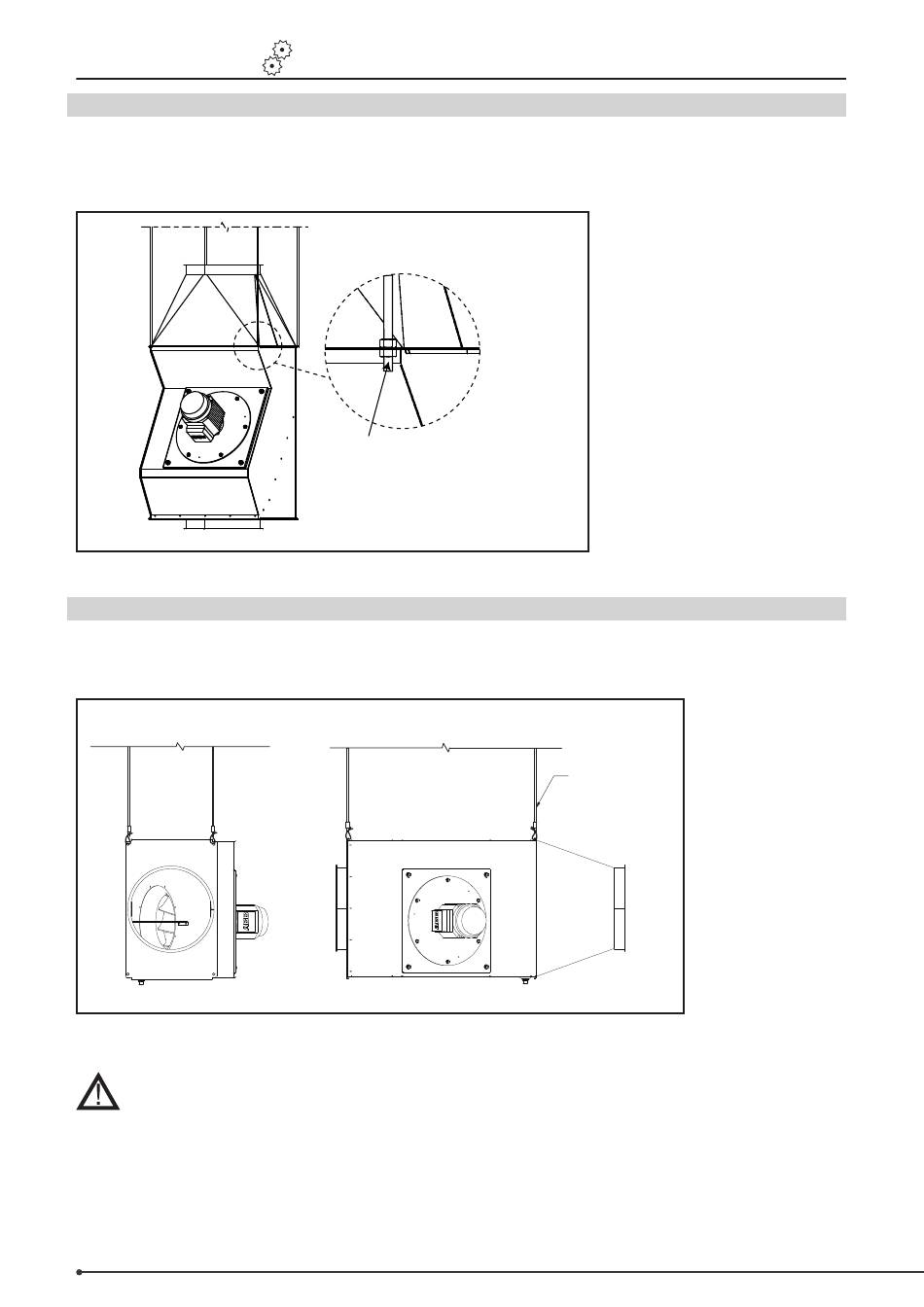

8 • Installation mécanique
3.6
Installation verticale
Pour installer le CFI à la verticale, suspendre l'aspirateur intégré à l'aide de tiges filetées. Une fois la position de l'aspirateur et des
tiges déterminée, suspendre 4 morceaux de tige filetée à travers les trous de montage de l'aspirateur comme le montre la fig. 7. (A
l'arrière de l'aspirateur, faire passer la tige filetée à travers les trous de montage supérieurs et inférieurs.) Une fois l'aspirateur intégré
mis de niveau, bloquer la tige avec les rondelles et les écrous hexagonaux de serrage.
Fig. 7
3.7
Installation horizontale
Pour installer le CFI à l'horizontale, suspendre l'aspirateur intégré à l'aide de tiges filetées ou suspensions en acier. Il peut être
nécessaire d'installer un croisillon d'une extrémité à l'autre de l'aspirateur afin d'empêcher l'oscillation latérale. S'assurer que
l'aspirateur est de niveau avant de le fixer de façon permanente.
Fig. 8
Remarque
S'il y a un risque accidentel de toucher le CFI en fonctionnement, il convient d'installer une
protection afin d'empêcher le risque de brûlures.
Tige filetée M13, rondelles et écrous hexagonaux
M12 Gänstång, låsbricka och låsmutter.
de serrage
För att fixera låsmutter lägg en
(Il est possible de placer un point de soudure sur les
svetsloppa mellan gängan och mutterna
écrous hexagonaux pour une fixation permanente)
3110079 CFI 300-500 FR 20200512
Suspendre
l'aspirateur a
Hang de ventilator
partir des (4)
van de 4 bovenste
trous de montage
gaten
superieurs
