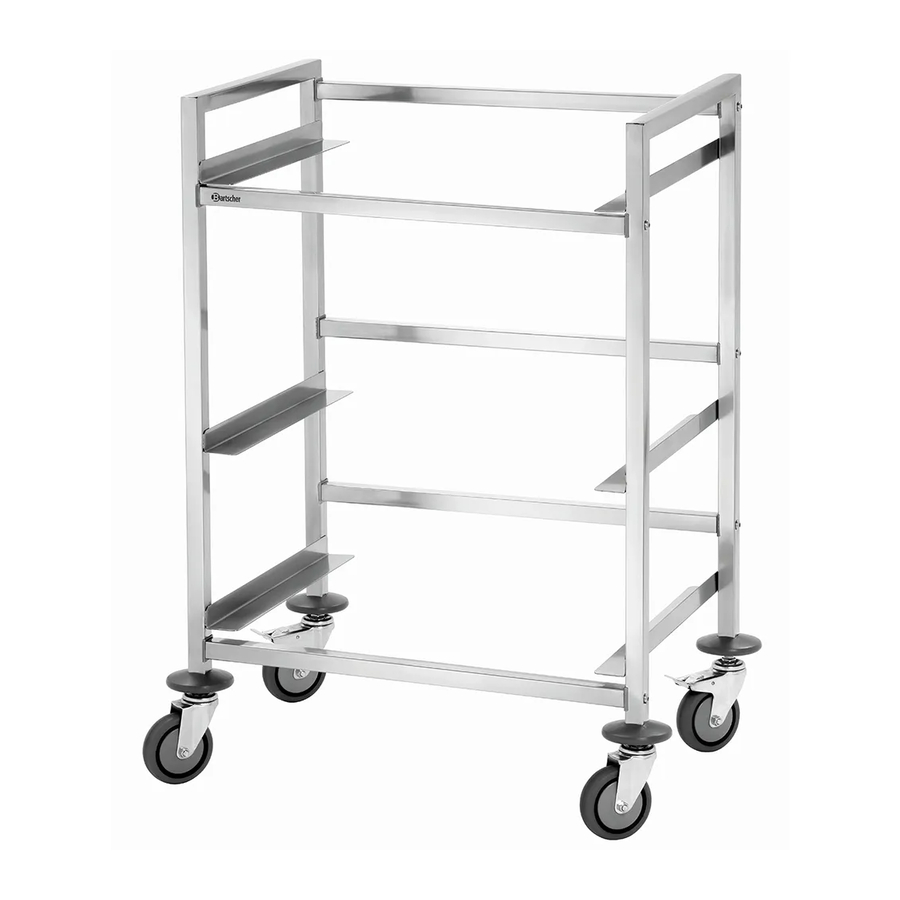

Bartscher ENK-3EB Mode D'emploi

Masquer les pouces Voir aussi pour ENK-3EB:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 13

Liens rapides

Télécharger ce manuel
ENK-3EB
300064
Original-Gebrauchsanleitung
V1/1016

Publicité

loading

Manuels Connexes pour Bartscher ENK-3EB

Sommaire des Matières pour Bartscher ENK-3EB

  • Page 1 ENK-3EB 300064 Original-Gebrauchsanleitung V1/1016...
  • Page 3 ----------------------------------------- Seite 1 bis 4 DEUTSCH ----------------------------------------- from page 5 to 8 ENGLISH ----------------------------------------- de page 9 à page 12 FRANÇAIS ----------------------------------------- pagine da 13 a 16 ITALIANO ----------------------------------------- de la página 17 a la 20 ESPAŇOL ----------------------------------------- as páginas des de 21 até 24 PORTUGUÊS ----------------------------------------- blz.
  • Page 5 D/A/CH Technische Angaben --------------------------------------------------------------------------------------------------------------------- Bezeichnung: • Kisten-Abräumwagen ENK-3EB 300064 • Art.-Nr.: • Material: Chromnickelstahl Ausführung: • Rahmen: aus Vierkantrohr 25,8 x 25,8 mm; ausgelegt für: Euronorm-Kisten E1, E2, E3 (Fleischerei / Bäckerei), Maße: 600 x 400 mm; 3 Einschübe; 4 gummibereifte Lenkrollen, Ø 100 mm, je 1 Radpuffer, 2 Lenkrollen mit Feststellern;...
  • Page 6 Lieferumfang / Teilebezeichnung Bauteile Menge Bezeichnung Seitenteile links und rechts 1 + 2 mit je 3 vormontierten Einschubvorrichtungen Querstreben Lenkrollen mit Feststellern Lenkrollen ohne Feststeller Radpuffer für die Lenkrollen Unterlegscheiben eckig Schrauben Inbusschlüssel - 2 -...
  • Page 7 Montage 1. Montieren Sie zuerst die 5 Querstreben (3) am linken Seitenteil (1). Legen Sie dazu je eine eckige Unterlegscheibe (7) zwischen Querstrebe (3) und Seitenteil (1) sowie zwischen Seitenteil (1) und Schraube (8) und ziehen diese dann mit dem Inbusschlüssel fest.
  • Page 8 • Benutzen Sie niemals grobe Reiniger, welche die Oberfläche des Kisten- Abräumwagens zerkratzen können. • Trocknen Sie den Kisten-Abräumwagen mit einem weichen Tuch ab. Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197...
  • Page 9 GB/UK Technical data --------------------------------------------------------------------------------------------------------------------- Name: • Trolley for cleaning ENK-3EB crates • 300064 Art. number: • Material: Nickel-chrome steel Realization: • Frame: pipes of square section 25.8 x 25.8 mm; Suitable for Euro-Norm E1, E2, E3 crates (meat / bakery products), dimensions: 600 x 400 mm 3 pairs of guides;...
  • Page 10 Delivery range / Part name Element Number Name Left and right side elements 1 + 2 with 3 initially mounted guides Cross members Castors with stoppers Castors without stoppers Buffers for castors Square washers Bolts Allen wrench - 6 -...
  • Page 11 Assembly 1. First, fasten 5 crossbars (3) to the left side element (1). For this purpose, insert one square washer (7) between the crossbar (3) and the side element (1) and between the side element (1) and the bolt (8), and then tighten it with the Allen wrench. 2.
  • Page 12 • Never use harsh cleaning agents that may damage the surface of the trolley for cleaning crates. • Dry the trolley for cleaning crates with a soft cloth. Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten phone: +49 (0) 5258 971-0 Germany...
  • Page 13 F/B/CH Données techniques -------------------------------------------------------------------------------------------------------------------- • Chariot de rangement à bacs ENK-3EB Nom : • 300064 Numéro d’article: • Matériau : Acier inoxydable Réalisation : • Châssis en tube carré 25,8 x 25,8 mm; Destiné aux bacs Euronorm E1, E2, E3 (boucherie / boulangerie), dimensions : 600 x 400 mm ;...
  • Page 14 Livraison / Noms des pièces Élément Quantité Pièces latérales gauche 1 + 2 et droite avec 3 glissières préassemblées Traverses Roulettes pivotantes avec freins Roulettes pivotantes sans freins Tampons pour les roulettes pivotantes Rondelles carrées Clé Allen - 10 -...
  • Page 15 Montage 7 +8 1. En premier lieu, fixer les 5 traverses (3) à la pièce latérale gauche (1). Pour ce faire, placer des rondelles carrées (7) entre la traverse (3) et la pièce latérale (1) ainsi qu’entre la pièce latérale (1) et la vis (8), visser ensuite à l’aide de la clé Allen. 2.
  • Page 16 Ne jamais utiliser des produits nettoyants rugueux qui peuvent rayer la surface du chariot de rangement à bacs. • Essuyer et sécher le chariot de rangement à bacs avec un chiffon doux. Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten Tél.: +49 (0) 5258 971-0...
  • Page 17 I/CH Dati tecnici --------------------------------------------------------------------------------------------------------------------- Nome: • Carrello portacasse ENK-3EB 300064 • Numero dell’articolo: • Materiale: Acciaio al nichel-cromo; Realizzazione: • Telaio: tubi a sezione quadrata 25,8 x 25,8 mm; Per le casse Euro-Norm E1, E2, E3 (salumificio / panificio), dimensioni: 600 x 400 mm: 3 paia di guide;...
  • Page 18 Ambito della consegna/Nomi dei pezzi Elemento Quantità Nome: Parti laterali, desra e 1 + 2 sinistra con 3 guide premontate Traverse Ruote sterzanti con freni Ruote sterzanti senza freni Paracolpi per le ruote sterzanti Rondelle quadrate Viti Chiave a brugola - 14 -...
  • Page 19 Montaggio 1. Prima fissare le 5 traverse (3) alla parte laterale (1). A tal fine inserire una rondella quadrata (7) tra la traversa (3) e la parte laterale (1) e tra la parte laterale (1) e la vite (8). Successivamente serrare con la chiave a brugola. 2.
  • Page 20 • Non usare mai i detergenti abrasivi che possono graffiare la superficie del carrello portacasse. • Asciugare il carrello portacasse con un panno morbido. Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Germania Fax: +49 (0) 5258 971-120...
  • Page 21 Datos técnicos --------------------------------------------------------------------------------------------------------------------- Nombre: • Carro porta cajas ENK-3EB • 300064 Número de artículo: • Material: Acero al cromo-níquel Fabricación: • Marco: de un tubo con una sección transversal cuadrada 25,8 x 25,8 mm; Para cajas Euro-Norm E1, E2, E3 (carnicería / panadería), medidas: 600 x 400 mm...
  • Page 22 Contenido de la entrega / nombres de los elementos Nº Elemento Cantidad Nombre Partes laterales izquierda y 1 + 2 derecha con 3 guías previamente montadas Barras transversales Ruedas orientables con bloqueo Ruedas orientables sin bloqueo Amortiguadores de ruedas orientables Arandelas cuadradas Tornillos Llave Allen...
  • Page 23 Instalación 1. Primero instale 5 barras transversales (3) en la parte lateral izquierda (1). Para ello, coloque las arandelas cuadradas (7) entre la barra transversal (3) y el lateral (1), así como enre el lateral (1) y el tornillo (8), luego enrósquelas con la llave alén. 2.
  • Page 24 • Nunca use detergentes de limpieza de grano grueso que puedan rayar la superficie del carro porta cajas. • Seque el carro porta cajas con un paño suave. Bartscher GmbH Franz-Kleine-Straße 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Alemania...
  • Page 25 Especificações --------------------------------------------------------------------------------------------------------------------- Nome: • Carrinho de recolha de caixas ENK-3EB • 300064 Número de ref.: • Material: Aço cromo-níquel Execução: • Armação: em tubo retangular 25,8 x 25,8 mm; Adequado para caixas Euro-Norm E1, E2, E3 (carniceiro/padaria), dimensões: 600 x 400 mm 3 pares de guias;...
  • Page 26 Âmbito de entrega / Nome dos elementos Quanti- Elemento Nome dade As partes laterais esquerda 1 + 2 e direita com 3 guias pré- instaladas Traves laterais Rodas giratórias com retentores Rodas giratórias sem retentores Amortecedores de rodas giratórias Arruelas quadradas Parafusos Chave allen - 22 -...
  • Page 27 Montagem 1. Primeiro montar as 5 traves laterais (3) na parte lateral esquerda (1). Para este fim, colocar uma arruela quadrada (7) entre uma trave (3) e a parte lateral (1) e entre a parte lateral (1) e parafuso (8), e em seguida aperte com a chave Allen. 2.
  • Page 28 Nunca use agentes de limpeza abrasivos que podem arranhar a superfície do carro de recolha de caixas. • Seque o carrinho de recolha de caixas com um pano macio. Bartscher GmbH Franz-Kleine-Straße 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0...
  • Page 29 NL/B Technische gegevens --------------------------------------------------------------------------------------------------------------------- Benaming: • Afruimwagen voor kisten ENK-3EB • 300064 Artikelnummer: • Materiaal: Uitvoering: • Frame van vierkante buizen 25,8 x 25,8 mm; Bestemd voor kisten met Euro-Norm E1, E2, E3 (slagerij / bakkerij), afmetingen: 600 x 400 mm;...
  • Page 30 Leveromvang / Benaming van de onderdelen Onderdelen Aantal Benaming Zijdelen links en rechts met 1 + 2 3 vooraf gemonteerde geleiders Dwarsverbindingen Zwenkwielen met vastzetters Zwenkwielen zonder vastzetters Wielblokken voor de zwenkwielen Vierkante onderlegschijven Schroeven Inbussleutel - 26 -...
  • Page 31 Montage 1. Eerst de 5 dwarsverbindingen (3) monteren aan het linker zijdeel (1). Hiervoor een vierkante onderlegger (7) tussen de dwarsverbinding (3) en het zijdeel (1) en tussen het zijdeel (1) en de schroef (8) aanbrengen, en vervolgens met de inbussleutel vast draaien.
  • Page 32 • Gebruik nooit grofkorrelige reinigingsmiddelen die het oppervlak van de afruimwagen voor kisten kunnen bekrassen. • De afruimwagen voor kisten drogen met behulp van een zacht doekje. Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Duitsland Fax: +49 (0) 5258 971-120...
  • Page 33 Tekniske data --------------------------------------------------------------------------------------------------------------------- Navn: • Kasse-oprydningsvogn ENK-3EB • 300064 Artikelnummer: • Materiale: Krom-nikkel stål Udførelse: • Ramme: rør med et kvadratisk tværsnit 25,8 x 25,8 mm; Designet til Euronorm E1, E2, E3 kasser (slagteri / bageri), dimensioner: 600 x 400 mm;...
  • Page 34 Leveringsomfang / elementnavne Element Antal Navn Venstre og højre sidedel af 1 + 2 de 3 forudinstallerede styreskinner Tværstang Rullehjul med stoppere Rullehjul uden stoppere Buffere til rullehjul Firkantede underlagsskiver Skruer Unbrakonøgle - 30 -...
  • Page 35 Montage 1. Først monter 5 tværstænger (3) til venstre sidedel (1). Læg en firkantet underlagsskive (7) mellem tværstangen (3) sidedelen (1) og mellem sidedelen (1) og skruen (8), derefter skru dem fast med den vedlagte unbrakonøgle. 2. Monter tværstængerne (3) til højre sidedel (2), som beskrevet i det foregående afsnit. 3.
  • Page 36 Kasse-oprydningsvognen skal rengøres jævnligt med en blød, fugtig klud og et mildt rengøringsmiddel. • Brug aldrig grove rengøringsmidler, som kan ridse vognens overflade. • Tør vognen med en blød klud. Bartscher GmbH Franz-Kleine-Straße 28 33154 Salzkotten Tlf.: +49 (0) 5258 971-0 Tyskland Fax: +49 (0) 5258 971-120...
  • Page 37 Технические данные --------------------------------------------------------------------------------------------------------------------- Название: • Тележка для уборки ящиков ENK-3EB 300064 • Номер артикула: • Материал: Хромоникелевая сталь Исполнение: • Каркас: из трубы прямоугольного сечения 25,8 x 25,8 мм; Предназначена для ящиков Euro-Norm E1, E2, E3 (мясокомбинат/хлебзавод), размеры: 600 x 400 мм...
  • Page 38 Объем поставки / Название части Коли- № Элемент Наименование чество Боковые части левая и правая с 3-я вмонтирован- 1 + 2 ными предварительно направляющими Перекладины Поворотные колеса с фиксаторами Поворотные колеса без фиксаторов Отбойники для поворотных колес Квадратные подкладки Винты Шестигранный...
  • Page 39 Монтаж 1. Вначале установить 5 поперечин (3) к левой боковой части (1). Для этого положить по одной квадратной подкладке (7) между поперечиной (3) и боковой частью (1) и между боковой частью (1) и винтом (8), и далее затянуть шестигранным ключом. 2.
  • Page 40 • Никогда не использовать крупнозернистые чистящие средства, которые могут поцарапать поверхность тележки для уборки ящиков. • Вытереть тележку для уборки ящиков с помощью мягкой тряпки. Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten Teл.: +49 (0) 5258 971-0 Германия Факс: +49 (0) 5258 971-120...
  • Page 41 Teknik bilgiler --------------------------------------------------------------------------------------------------------------------- Ürün adı: • Kasa toplama arabası ENK-3EB • 300064 Ürün no.: • Malzeme: Krom-nikel çelik Yapı: • Çerçeve: 25,8 x 25,8 mm kesiti dört köşeli boru; Euro-Norm E1, E2, E3 (kasap/fırın) kasaları için tasarlanmıştır, ebatlar: 600 x 400 mm 3 set kılavuz ray;...
  • Page 42 Teslimata dâhil parçalar / Parça adı Parça Adet Ürün adı Önceden monte edilmiş 1 + 2 3 adet kılavuz ray ile sol ve sağ yan parçalar Enine bağlantı parçası Frenli dönebilir tekerlek Frensiz dönebilir tekerlek Dönebilir tekerlek tamponu Dikdörtgen pul Vida Alyan - 38 -...
  • Page 43 Montaj 1. İlk başta 5 adet enine bağlantı parçaları (3) sol yan parçaya (1) monte edilmelidir. Bu işleme başlarken enine bağlantı parçası (3) ve yan parça (1), yan parça (1) ve vida (8) arasına birer tane dikdörtgen pul (7) yerleştirildikten sonra Alyan ile sıkıştırılmalıdır.
  • Page 44 • Kasa toplama arabasının yüzeylerini çizebilecek aşındırıcı temizlik maddeleri kesinlikle kullanılmamalıdır. • Kasa toplama arabası yumuşak bez ile kurutulmalıdır. Bartscher GmbH Franz-Kleine-Str. 28 33154 Salzkotten Teл.: +49 (0) 5258 971-0 Almanya Факс: +49 (0) 5258 971-120...
  • Page 45 Dane techniczne --------------------------------------------------------------------------------------------------------------------- Nazwa: • Wózek do sprzątania skrzyń ENK-3EB • 300064 Numer artykułu: • Materiał: Stal chromowo-niklowa Wykonanie: • Rama: z rury o przekroju kwadratu 25,8 x 25,8 mm; Przeznaczony do skrzyń Euro-Norm E1, E2, E3 (masarnia / piekarnia), wymiary: 600 x 400 mm;...
  • Page 46 Zakres dostawy / Nazwy części Element Ilość Nazwa Części boczne lewa i prawa 1 + 2 z 3 zamontowanymi wstępnie prowadnicami Poprzeczki Kółka skrętne ze stoperami Kółka skrętne bez stoperów Odboje do kółek skrętnych Podkładki kwadratowe Śruby Klucz imbusowy - 42 -...
  • Page 47 Montaż 1. Najpierw zamontować 5 poprzeczek (3) do lewej części bocznej (1). W tym celu podłożyć po jednej kwadratowej podkładce (7) pomiędzy poprzeczką (3) a częścią boczną (1) oraz pomiędzy częścią boczną (1) a śrubą (8), a następnie dokręcić je kluczem imbusowym.
  • Page 48 • Nigdy nie stosować gruboziarnistych środków czyszczących, które mogą porysować powierzchnię wózka do sprzątania skrzyń. • Osuszyć wózek do sprzątania skrzyń za pomocą miękkiej ściereczki. Bartscher GmbH Franz-Kleine-Straße 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Niemcy Faks: +49 (0) 5258 971-120...
  • Page 49 Technické údaje --------------------------------------------------------------------------------------------------------------------- Název: • Vozík pro odklízení přepravek ENK-3EB • 300064 Číslo výrobku: • Materiál: Chromniklová ocel Rám ze čtyřhranných trubek 25,8 x 25,8 mm; Provedení: • Určen pro přepravky Euro-Norm E1, E2, E3 (řeznictví/pekařství), rozměry: 600 x 400 mm 3 páry vodicích lišt;...
  • Page 50 Rozsah dodávky / Název dílů Č. Díl Počet Název Boční stěny levá a pravá se 1 + 2 3 namontovanými vodicími lištami Příčné vzpěry Otočná kolečka s brzdou Otočná kolečka bez brzdy Nárazníky k otočným kolečkům Čtvercové podložky Šrouby Imbusový klíč - 46 -...
  • Page 51 Montáž 1. Nejprve namontujte 5 příčných vzpěr (3) na levou boční stěnu (1). Za tímto účelem vložte jednu čtvercovou podložku (7) mezi příčnou vzpěru (3) a boční stěnu (1) a mezi boční stěnu (1) a šroub (8) a pak vše utáhněte imbusovým klíčem. 2.
  • Page 52 čisticím prostředkem. • Nikdy nepoužívejte abrazivní čisticí prostředky, které mohou poškrábat povrch vozíku pro odklízení přepravek. • Vozík pro odklízení přepravek osušte měkkým hadříkem. Bartscher GmbH Franz-Kleine-Straße 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Německo Fax: +49 (0) 5258 971-120...
  • Page 53 Tehnički podaci --------------------------------------------------------------------------------------------------------------------- Naziv: • Kolica za spremanja nosiljki ENK-3EB • 300064 Broj artikla: • Materijal: Krom-nikal čelik Izvedba: • Okvir: od četverostranih cijevi 25,8 x 25,8 mm; Namjena: za nosiljke Euro-Norm E1, E2, E3 (mesnica / pekara), dimenzije: 600 x 400 mm 3 para vodilica;...
  • Page 54 Opseg isporuke / Naziv elementa Element Količina Naziv Bočni nosači: lijevi i 1 + 2 desni, s prethodno montiranim vodilicama Šipke Okretni kotači sa kočnicama Okretni kotači bez kočnica Odbojnike za okretne kotače Kvadratni podlošci Vijci Imbus ključ - 50 -...
  • Page 55 Montaža 1. Na početku montirajte 5 poprečnih šipaka (3) na lijevi bočni nosač (1). U tu svrhu stavite po jedan kvadratni podložak (7) između poprečne šipke (3) i bočnog nosača (1) a također između bočnog nosača (1) i vijka (8), i stegnite ih pomoću imbus ključa. 2.
  • Page 56 • Nikada ne koristite abrazivna sredstva za čišćenje koja bi mogla ogrebati površinu kolica. • Kolica za spremanje nosiljki osušite pomoću mekane suhe krpice. Bartscher GmbH Franz-Kleine-Straße 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Njemačka Fax: +49 (0) 5258 971-120...
  • Page 57 Műszaki adatok --------------------------------------------------------------------------------------------------------------------- Megnevezés: • Láda tartó kocsi ENK-3EB • 300064 Cikkszám: • Anyaga: Krómnikkelacél 18/10 Kivitelezés: • Váz: zártszelvény szerkezet 25,8 x 25,8 mm; Az E1, E2, E3 Euro-normájú ládákhoz ajánlott (húsipar / pékség), méretek: 600 x 400 mm 3 pár ládavezető;...
  • Page 58 Szállított készlet / Részek megnevezése Részegység Darab Megnevezés Bal és jobb oldalfal elem, 1 + 2 3 előre szerelt ládavezetővel Távtartó Fékezhető bolygókerék Nem fékezett bolygókerék Bolygókeréktartó elem Négyszögletes alátét Csavar Imbuszkulcs - 54 -...
  • Page 59 Összeszerelés 1. Először szerelje fel az 5 távtartót (3) a bal oldalfali elemre (1). Ehez helyezzen el egy- egy négyzetes alátétet (7) a távtartók (3) és az oldalfal elem közé (1), illetve az oldalfal elem (1), és a csavar (8) közé, majd szerelje össze az imbuszkulccsal. 2.
  • Page 60 • Soha ne használjon durva súrolóanyagot, mert ezek megkarcolhatják a láda tartó kocsi felületét. • Szárítsa meg a láda tartó kocsit puha törlőkendővel. Bartscher GmbH Franz-Kleine-Straße 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Németország Fax: +49 (0) 5258 971-120...
  • Page 61 Τεχνικά στοιχεία --------------------------------------------------------------------------------------------------------------------- Ονοµασία: • Τρόλεϊ συλλογής για κιβώτια ENK-3EB 300064 • Κωδ. είδους: • Υλικό: Χρωµονικελιούχος χάλυβας Κατασκευή: • Πλαίσιο: από σωλήνα ορθογώνιας διατοµής 25,8 x 25,8 mm Προορίζεται για κιβώτια Euro-Norm E1, E2, E3 (κρεοπωλείο / αρτοποιείο), διαστάσεων 600 x 400 mm, 3 συρταρωτές...
  • Page 62 Υλικά παράδοσης / Ονοµασία εξαρτήµατος Αριθµ. Εξάρτηµα Ποσότητα Ονοµασία Πλευρικά τµήµατα: αριστερό και δεξί µε 1 + 2 3 προ-εγκαταστηµένες συρταρωτές υποδοχές Ράβδοι Σταθερές ρόδες Ρόδες διεύθυνσης Αποσβεστήρες πρόσκρουσης για ρόδες Τετράγωνες ροδέλες Βίδες Εξάγωνο κλειδί - 58 -...
  • Page 63 Συναρµολόγηση Ε 7 +8 Ε Ε 1. Πρώτα πρέπει να εγκαταστήσετε 5 ράβδους (3) στο αριστερό πλευρικό τµήµα (1). Για αυτό το σκοπό πρέπει να τοποθετήσετε µια τετράγωνη ροδέλα (7) ανάµεσα σε ράβδο (3) και το πλευρικό τµήµα (1) καθώς και ανάµεσα στο πλευρικό τµήµα (1) και...
  • Page 64 • Ποτέ µη χρησιµοποιείτε χονδρόκοκκα απορρυπαντικά, τα οποία µπορούν να γρατζουνίσουν την επιφάνεια του τρόλεϊ. • Στεγνώστε το τρόλεϊ µε ένα µαλακό πανί. Bartscher GmbH Franz-Kleine-Straße 28 33154 Salzkotten Tel.: +49 (0) 5258 971-0 Γερµανία Fax: +49 (0) 5258 971-120...
