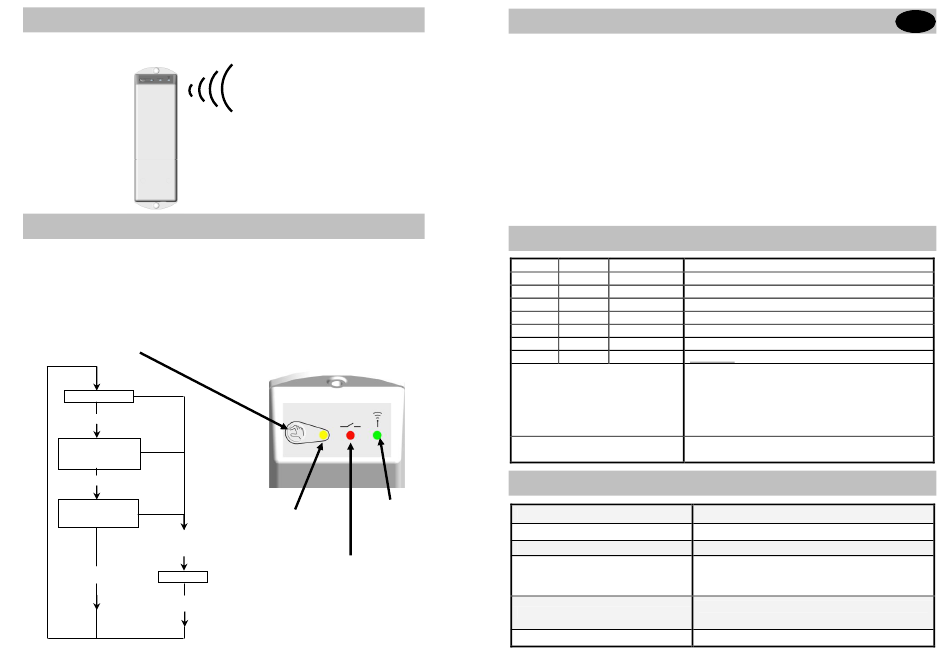

NOVASTAT RF MINI (RT-RFK) - GUIDE D'UTILISATION
Récepteur RF 1 canal 230Vac pour thermostat RF Basic, RF
Digital, RF Week
FONCTION et DESCRIPTION
-
Récepteur Radio Fréquence (868 Mhz) pour plancher chauffant à
circulation d'eau contrôler pas électrovannes.
-
Chaque produit possède un code personnalisé.
-
Bouton poussoir pour sélectionner les différents modes de
fonctionnement. (AUTO, MANUEL, RF Init)
Ne peut être utilisé qu'avec l'un de nos thermostats RF (RF Basic,
-
RF Digital, RF Week).
Touche Mode
Mode AUTO
Presser la touche
Mode Manuel
(chauffe forcée)
Presser la touche
Mode Manuel
(Arrêt forcé)
Presser la
touche 4sec
during 4sec
Presser la touche
RF init
Presser la touche
LED RF.
LED Mode manuel.
(Verte)
(Jaune)
LED de Chauffe.
(Rouge)
MODE CONFIGURATION RF
1.
Installer et brancher le récepteur. Une fois le récepteur branché appuyer sur
le BP pendant 4 secondes, La LED verte s'allume fixe indiquant que le
récepteur est en mode RF Init.
2.
Mettre le thermostat en mode RF Init. (reportez vous à la notice du
thermostat).
3.
Vous pouvez maintenant effectuer une vérification de distance de
fonctionnement de votre thermostat. Sur le récepteur la LED verte doit
clignoter à chaque réception de signal RF.
4.
Mettre le thermostat en mode de fonctionnement normal. (reporter vous à la
notice du thermostat pour sortir du mode RF Init)
5.
Vous pouvez maintenant démarrer votre installation en mode AUTO.
VOYANT D'ETAT
Jaune
Rouge
Verte
Mode automatique => Système à l'arrêt
0
0
0
0
1
0
Mode automatique =>
1
0
0
Mode
1
1
0
Mode
Flash rapide
0 ou
1
0 ou
1
Réception signal Radio.
0
ou1
0 ou
1
1
Attente du signal de
Clignotement
0
0
ERREUR: Voir cause possible ci-dessous.
- Vérifier les piles de l'émetteur.
- Vérifier la portée. Emetteur/Récepteur
- Vérifier qu'il n'y a pas d'interférence radio
Dépannage
(Système en émission permanente,
autre émetteur en 868Mhz trop proche...)
- Vérifier les connections et l'alimentation
Aucun témoin ne s'allume
(230Vac).
CARACTERISTIQUES TECHNIQUES
Température de fonctionnement
Protection
Alimentation
Fréquences radio et
zone de réception
certifications
Sortie
Système en chauffe
manuel
=> Système en arret forcé.
manuel
=> Système en chauffe forcée.
configuration
RF.
0°C - 50°C (ou 32°F – 122°F)
Class II - IP44
230Vac 50Hz
868 MHz, <10mW.
Réception en champ libre ~ 100m
Réception en environnement résidentiel ~ 30m
CE. EN 300220-1, EN 301489-1
(Certifications radio)
Relay 12A 250Vac
Instruction RF Mini F+ES_PPLIMW15045Ab
