MINIAMP AMP800 Manuel d'utilisation
2.2 Panneau arrière
Cette section décrit l'utilisation du panneau arrière de l'AMP800.

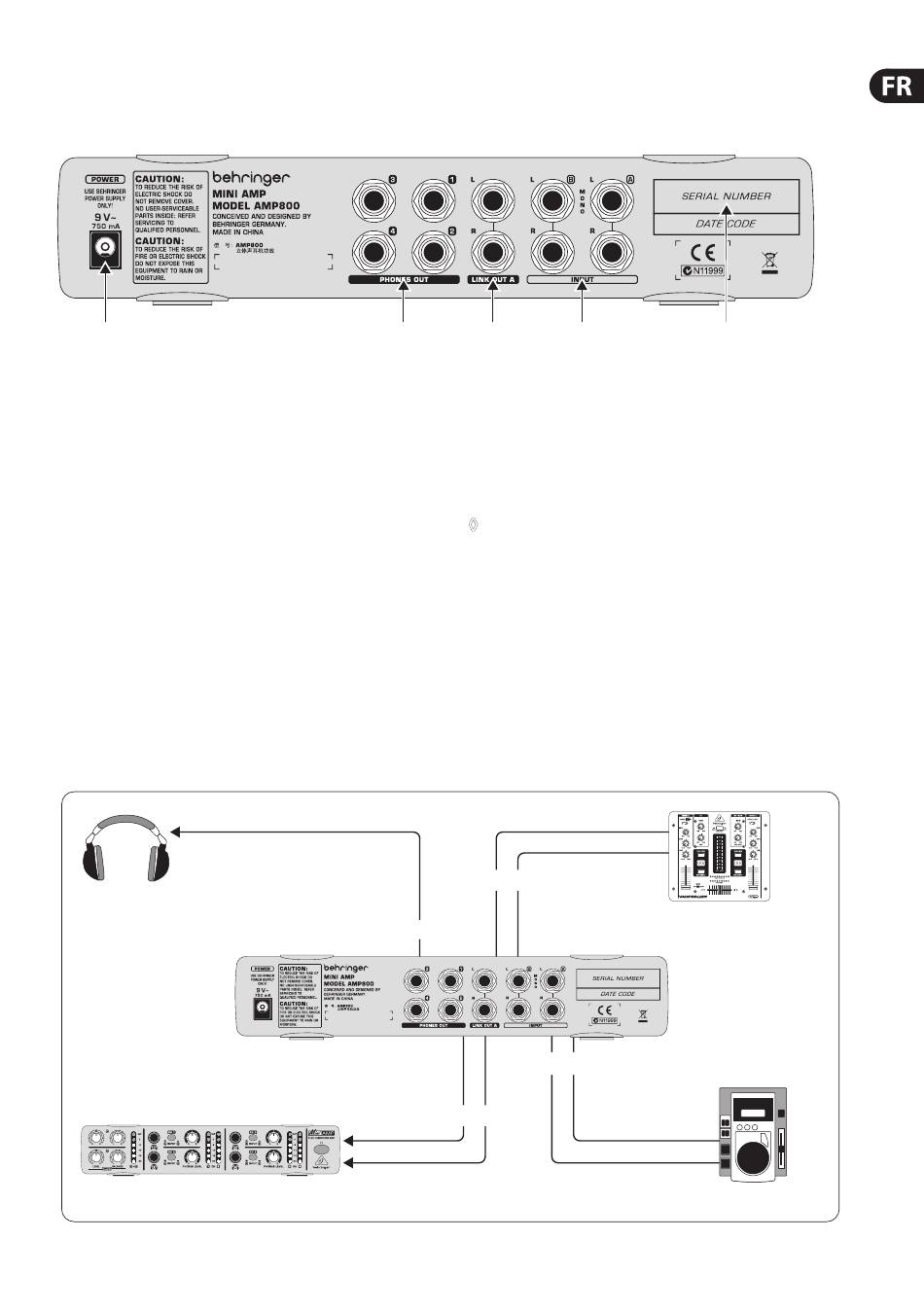

L'illustration suivante représente le panneau arrière de l'AMP800 :
(9)
Fig. 2.2 : Panneau arrière de l'AMP800
L'illustration ci-dessus associe chaque connecteur à un numéro
(par exemple ). Utilisez ces numéros pour vous reporter aux
(1)
explications concernant chaque connecteur :
Connecteur POWER : avant d'utiliser l'AMP800, raccordez son
(9)
bloc d'alimentation à ce connecteur. Un adaptateur secteur est
fourni avec votre AMP800.
Sorties PHONES OUT : le panneau arrière fournit une sortie
(10)
casque supplémentaire sur jack stéréo de 6,3 mm pour chaque
canal d'amplification (1, 2, 3 et 4).
Sorties LINK OUT A : si les 4 canaux d'amplification de
(11)
l'AMP800 ne suffisent pas, reliez ces sorties symétriques sur
jacks de 6,3 mm (L = gauche et R = droite) aux entrées d'un
second AMP800. Les sorties LINK OUT A ne délivrent que le
signal de l'entrée A indépendamment des réglages de niveau
(LEVEL) et de positionnement stéréo (BALANCE).

3. Exemple D'application

L'exemple ci-dessous illustre le rôle de l'AMP800 au sein de votre système audio :
MINIAMP AMP800
Fig. 3.1 : Exemple d'application
(10)
Phones Out
MINIAMP AMP800
(11) (12)
Entrées INPUT : chaque entrée (A et B) possède 2 connecteurs
(12)
jack symétriques de 6,3 mm (L = gauche et R = droite)
situés sur le panneau arrière de l'AMP800. Raccordez-les aux
sorties d'une table de mixage, d'un lecteur CD ou d'une carte
son. Utilisez uniquement l'entrée L (gauche) si le signal source
est mono.
◊
Lorsque vous alimentez les entrées symétriques INPUT avec
une liaison asymétrique (connecteurs jack asymétriques de
6,3 mm), le niveau du signal baisse de 6 dB. Pour accroître
le niveau du signal, utilisez la commande LEVEL
correspondante (
SERIAL NUMBER : utilisez le numéro de série pour enregistrer
(13)
votre AMP800.
Pour toute information complémentaire concernant les jacks
symétriques et asymétriques, consultez le chapitre 4. Liaisons Audio.
L & R Input
L & R Input
L & R Link Out A
(13)
).
(1)
< 1
PRO MIXER VMX100USB
CD Player
