OPTIWAVE 5400 C

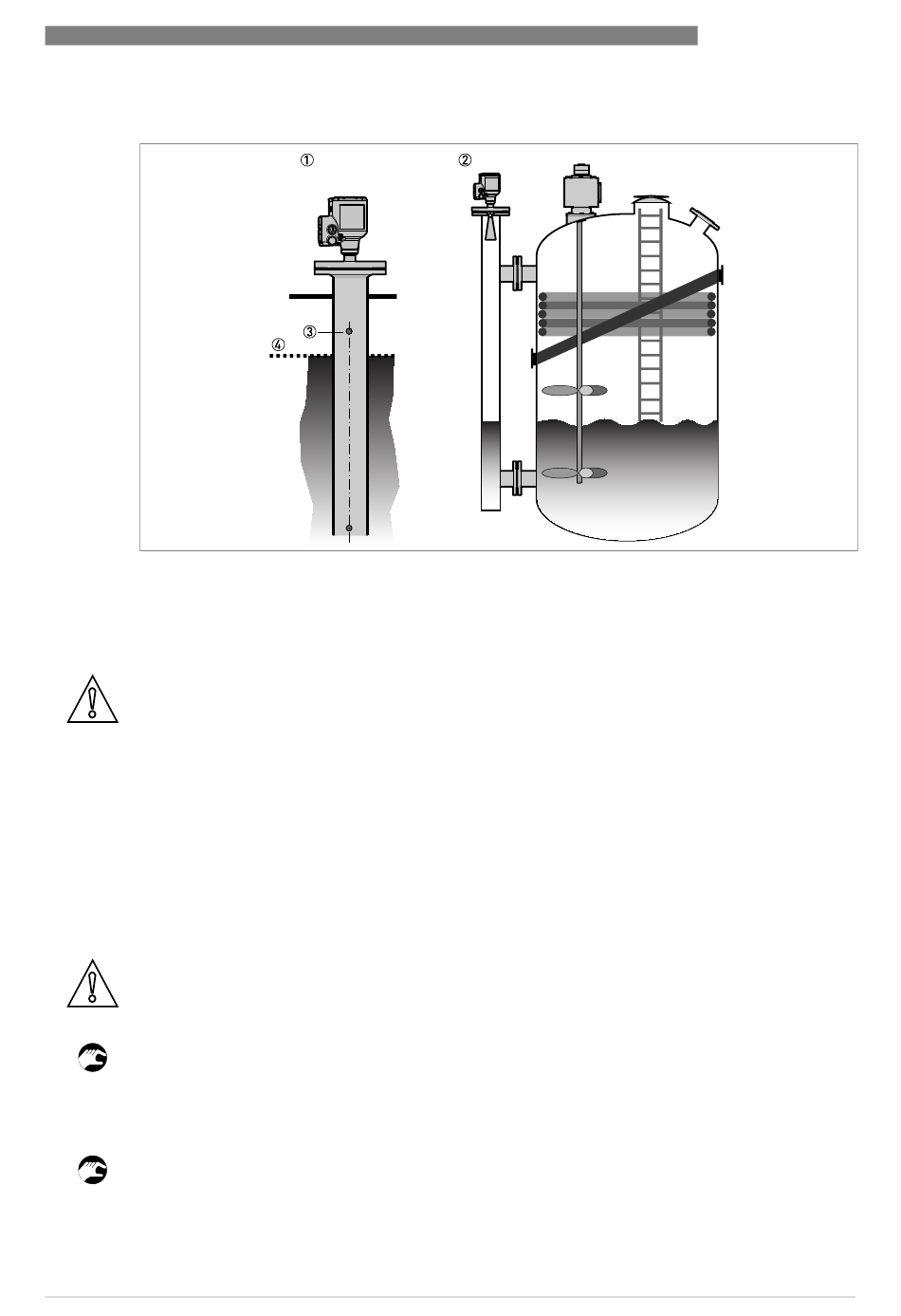

Figure 3-16: Recommandations d'installation pour les tubes verticaux (puits tranquillisants et chambres de mesure)
1 Solution utilisant un puits tranquillisant
2 Solution utilisant une chambre de mesure
3 Trou de circulation d'air
4 Niveau du liquide
ATTENTION !
• Le tube vertical doit être un conducteur électrique.
• Le diamètre intérieur du tube vertical ne doit pas dépasser de plus de 5 mm / 0,2¨ le
diamètre de l'antenne (pour un liquide ayant une constante diélectrique élevée).
• Le tube vertical doit être droit. Il ne doit pas y avoir de variations brutales du diamètre
intérieur supérieures à 1 mm / 0,04¨.
• Le tube vertical doit être vertical.
• Rugosité de surface recommandée : <±0,1 mm / 0,004¨.
• S'assurer qu'il n'y a pas de dépôt en bas du tube vertical.
• S'assurer qu'il y a du liquide dans le tube vertical.
Puits tranquillisants – notes générales
ATTENTION !
Il faut percer un trou de circulation d'air.
Installation dans un réservoir contenant un liquide et de la mousse
• Percer un trou de circulation d'air (Ø maxi 10 mm / 0,4¨) dans le puits tranquillisant, au-
dessus du niveau maximal.
• Ébavurer le trou.
Installation dans un réservoir contenant un ou plusieurs liquides sans mousse
• Percer un trou de circulation d'air (Ø maxi 10 mm / 0,4¨) dans le puits tranquillisant, au-
dessus du niveau maximal.
03/2022 - 4006276703 - MA OPTIWAVE 5400 R03 fr
