ID7-Form
1.3.2
1.3.3
Mode d'emploi et notice d'installation 22004141D
Appareil incorporé
1. A l'intérieur de l'armoire de commande, desserrer 10 vis à six pans à la
découpe.
2. Enlever le couvercle de l'armoire de commande et le rabattre vers l'avant. Ce
faisant, faire attention à ne pas endommager les câbles.
3. Relever la tôle de montage.
Monter l'ID7-Form

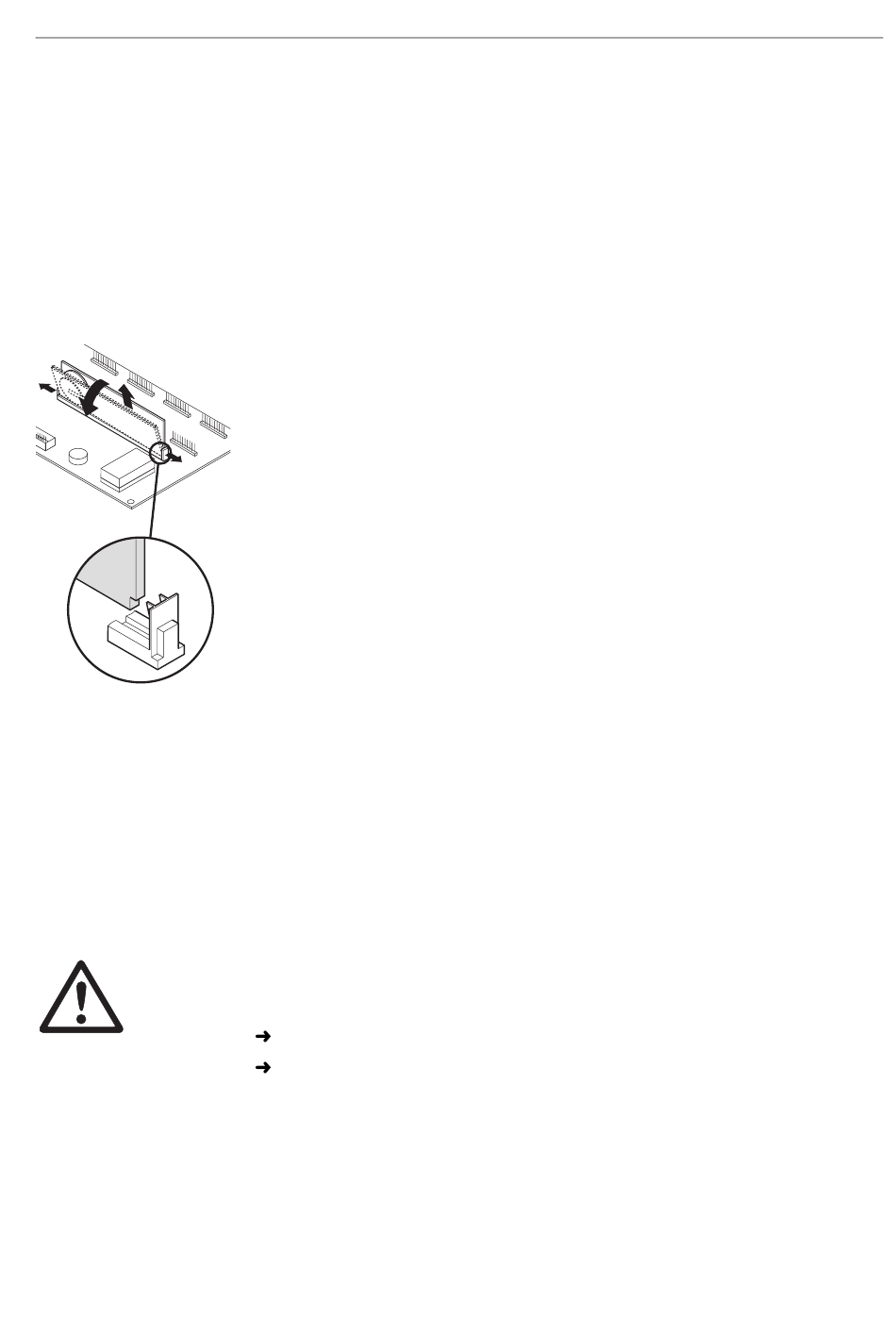

1. Faire fléchir la fixation du module mémoire des deux côtés vers l'extérieur,
basculer le mdodule mémoire vers l'avant et le retirer.
2. Introduire le module de mémoire ID7-Form avec l'évidement en bas à droite
légèrement incliné vers l'avant et l'amener à la verticale jusqu'à ce qu'il se
verrouille.
Fermer le terminal de pesage ID7-...
Fermer l'appareil de table
1. Placer l'appareil sur le couvercle et fixer légèrement avec les 3 vis.
2. Presser l'appareil dans le couvercle de sorte que les 3 ressorts à cran d'arrêt
s'enclenchent.
3. Serrer les vis.
ATTENTION
Le type de protection IP68 n'est garanti que quand le terminal de pesage est fermé
correctement.
Les 3 ressorts à cran d'arrêt doivent être complètement enclenchés.
Veiller à ne pas coincer le câble de clavier.
Fermer l'appareil mural
1. Rabattre la tôle de montage.
2. Placer le couvercle et le revisser. Ce faisant, faire attention à ne pas coincer de
câbles.
04/10
Introduction et montage
3
