FICHE D'INSTALLATION
Présentation du produit
Totalement autonome et sans-fil
Alimentation par pile lithium - 1 an d'autonomie
Communication régulière de son état à la centrale
d'alarme
Buzzer 85dB à 3m
Installation du support
Le détecteur de fumée ISD est conçu pour être monté
au plafond ou, si nécessaire, sur un mur. Se réferer
aux pages 3, 4 et 5 pour déterminer l'emplacement
d'installation approprié.
1.
Marquez une ligne horizontale de vingt centimètres à
l'emplacement d'installation du détecteur.
2.
Retirez le support de montage de votre appareil en le faisant
tourner dans le sens inverse des aiguilles d'une montre.
3.
Placez le support pour aligner les emplacements de fixation
sur la ligne et marquer les emplacements de perçage.
4.
Utilisez un foret de 5 mm et insérer les chevilles plastiques
fournies dans les emplacements.
5.
Vissez le support au mur en utilisant les vis fournies.
Avertissement
Un loquet prévient la fermeture de l'emplacement pile et le
montage du détecteur si la pile est absente.
Remarque
La sirène de l'alarme bipe une fois pendant 2 à 4 secondes
après l'installation du détecteur. Cela indique son bon
fonctionnement.
Fermer le couvercle et appuyez sur le bouton de test,
maintenir pendant 3 secondes jusqu'au déclenchement de
la sirène.
Installation de la pile
1.
Ouvrez le logement pile.
2.
Installez la pile dans le logement et assurez-vous que les
extrémités + et - sont bien alignées.
3.
Une fois la pile installée dans le logement, vous entendrez
un petit son indiquant que l'appareil est sous tension.

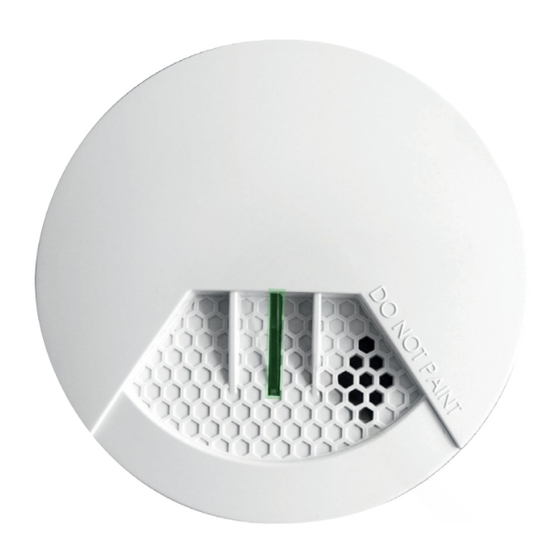

DÉTECTEUR DE FUMÉE ISD 200 601 702
Programmation
1.
Insérez la pile Lithium CR123A 3V DC en respectant la
polarité et refermez le compartiment.
2.
Fixer le détecteur sur son support, la lumière jaune doit
s'éteindre.
3.
Avec un clavier de programmation, naviguez jusqu'au
menu AJOUTER UN NOUVEAU PERIPHERIQUE (Niveau 4).
4.
Validez.
L'afficheur
PERIPHERIQUE.
5.
Appuyez brièvement sur le bouton INIT du détecteur. Il
se met à clignoter en vert. Attendez que le clavier affiche DET
FUMEE (1-24) ENREGISTRE(E).
6.
Appuyez sur OK/YES. L'afficheur indique TEST RADIO ?
Appuyez à nouveau sur OK/YES pour le lancer. Le clavier affiche
TEST EN COURS.
7.
Assurez-vous que le détecteur clignote en vert, synonyme
d'une bonne communication avec la centrale d'alarme. Le test
radio doit se stabiliser sur un résultat minimum de 8/9.
Si le niveau radio est inférieur à 8/9, changez l'emplacement du
détecteur pour obtenir un niveau radio satisfaisant.
8.
Appuyez sur OK/YES pour sortir du test radio, puis sur
ESC NO.
9.
Nommez le détecteur. Le clavier affiche OPERATION
TERMINEE ? Fixer le détecteur sur son support et appuyez sur
OK/YES.
10.
Lorsque l'enregistrement est terminé, sortez du mode de
configuration par un appui long sur ESC NO.
DOC. - REF. 1110-ISD
DATE DE MODIF. : MARS 2015
Bouton INIT/TEST/SILENCE et
Voyant lumineux
indique
APPUYER
INIT
DU
1

Publicité

Table des Matières
loading

Sommaire des Matières pour RSI VIDEO TECHNOLOGIES videofied ISD 200 601 702

  • Page 1 DÉTECTEUR DE FUMÉE ISD 200 601 702 FICHE D’INSTALLATION DOC. - REF. 1110-ISD DATE DE MODIF. : MARS 2015 Présentation du produit • Totalement autonome et sans-fil • Alimentation par pile lithium - 1 an d’autonomie • Communication régulière de son état à la centrale d’alarme Buzzer 85dB à...
  • Page 2: Fonction Sensibilité Réduite

    DÉTECTEUR DE FUMÉE ISD 200 601 702 FICHE D’INSTALLATION Tester le détecteur de fumée Entretien de votre détecteur de fumée Testez l’alarme chaque semaine en appuyant fermement sur le Votre détecteur de fumée est conçu pour fonctionner avec bouton de test avec votre doigt pendant environ 4 secondes un entretien minimal.
  • Page 3 DÉTECTEUR DE FUMÉE ISD 200 601 702 FICHE D’INSTALLATION Avertissement Illustration 1 : Cette alarme n’est pas destinée à être utilisée dans des bâtiments Un détecteur par chambre et un par étage pour une protection non résidentiels. maximale. Les entrepôts, bâtiments industriels ou commerciaux et les bâtiments résidentiels utilisés à...
  • Page 4 DÉTECTEUR DE FUMÉE ISD 200 601 702 FICHE D’INSTALLATION Consignes d’installation Veiller à ce qu’aucune porte ou autre obstruction ne gêne le passage de la fumée vers l’alarme. • Installer des détecteurs supplémentaires dans le salon, la salle à manger, la salle de divertissement, les greniers, les sanitaires et les salles de stockage.
  • Page 5: Emplacements Déconseillés

    Garantie limitée de deux ans RSI VIDEO TECHNOLOGIES garantit ce détecteur de fumée, mais pas sa pile, contre tous défauts de matériaux et de main-d’œuvre en cas d’utilisation et d’entretien normaux pour une période de deux ans à compter de la date d’achat. RSI VIDEO TECHNOLOGIES n’exprime aucune autre garantie expresse pour ce détecteur de fumée.
  • Page 6: Spécifications

    DÉTECTEUR DE FUMÉE ISD 200 601 702 FICHE D’INSTALLATION Notes de sécurité / (EN) Security notes / (DE) Hinweise zur Sicherheit Français English Deutsch • Retirez la pile avant toute opération de • Remove the battery before any • Batterie vor jeglichen Wartungsarbeiten maintenance ! maintenance ! entfernen!
