Hauteur Du Rattrapeur De Fil - Pfaff 1245 Instructions De Service

Réglage
11.

Hauteur du rattrapeur de fil

05.11
(Pour la 1246, effectuer ce réglage sur les deux attrape-fil)
11 - 30
Règle
Quand, en position de PMH du releveur de fil, on pousse manuellement le rattrapeur de fil
2 vers l'avant, la pointe inférieure du rattrapeur doit passer à 0,1 mm au-dessus du dos du
crochet 4.

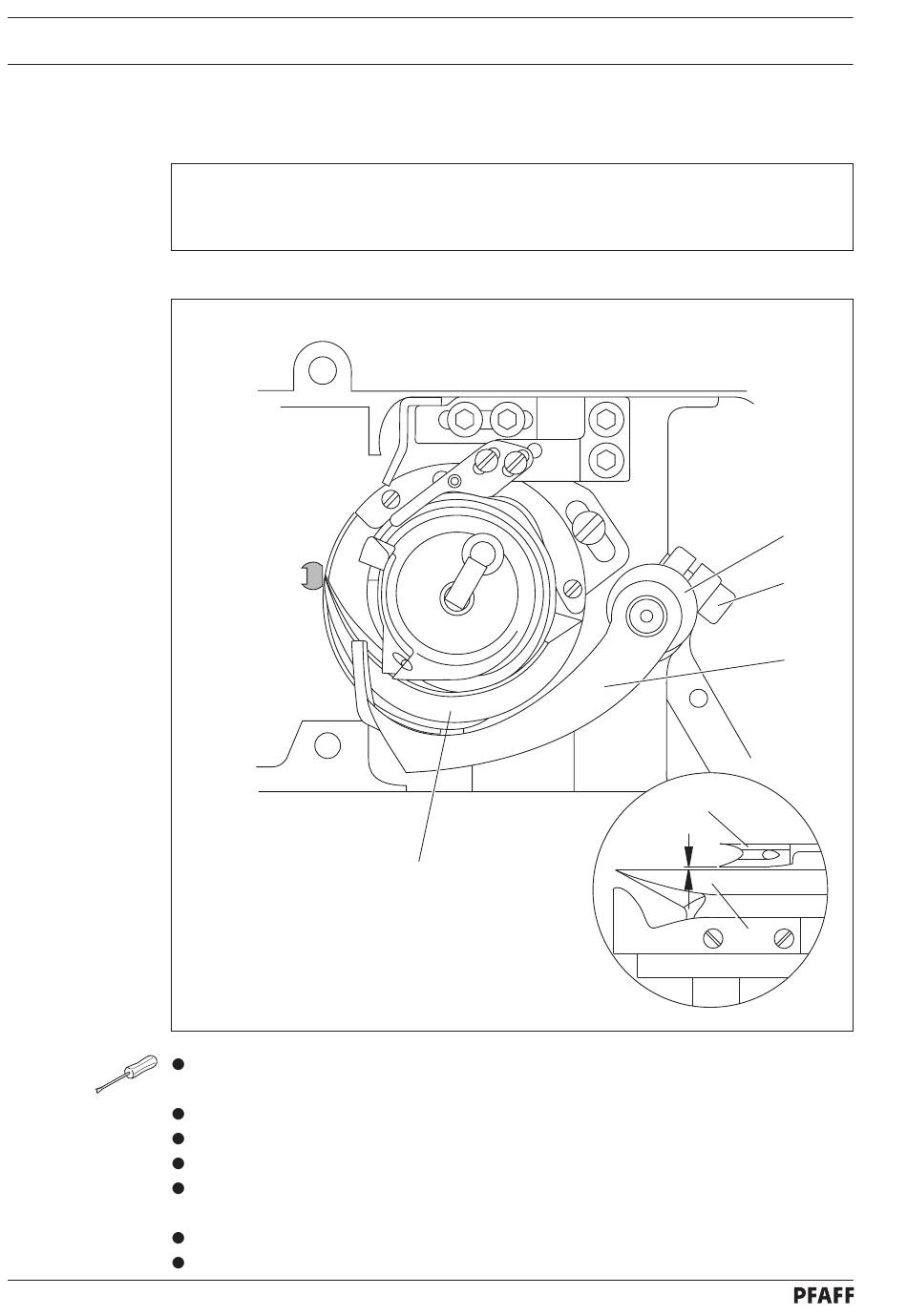

Fig. 11 - 26
Desserrer la vis 1 de manière à ce que le rattrapeur 2 ne puisse être tourné qu'avec
difficulté.
Desserrer les vis qui se trouvent dans la bague de réglage 3.
Faire tourner le volant pour amener le releveur de fil au PMH.
Déplacer le rattrapeur 2 selon la règle.
En cette position et sachant que la bague de réglage 3 repose sur le palier d'arbre, serrer
les vis de la bague de réglage 3.
Effectuer un contrôle selon la règle.
La vis 1 reste desserrée en vue du réglage suivant.
4
2
0,1 mm
4
3
1
2
