MONTAGE DU RADIANT EN U

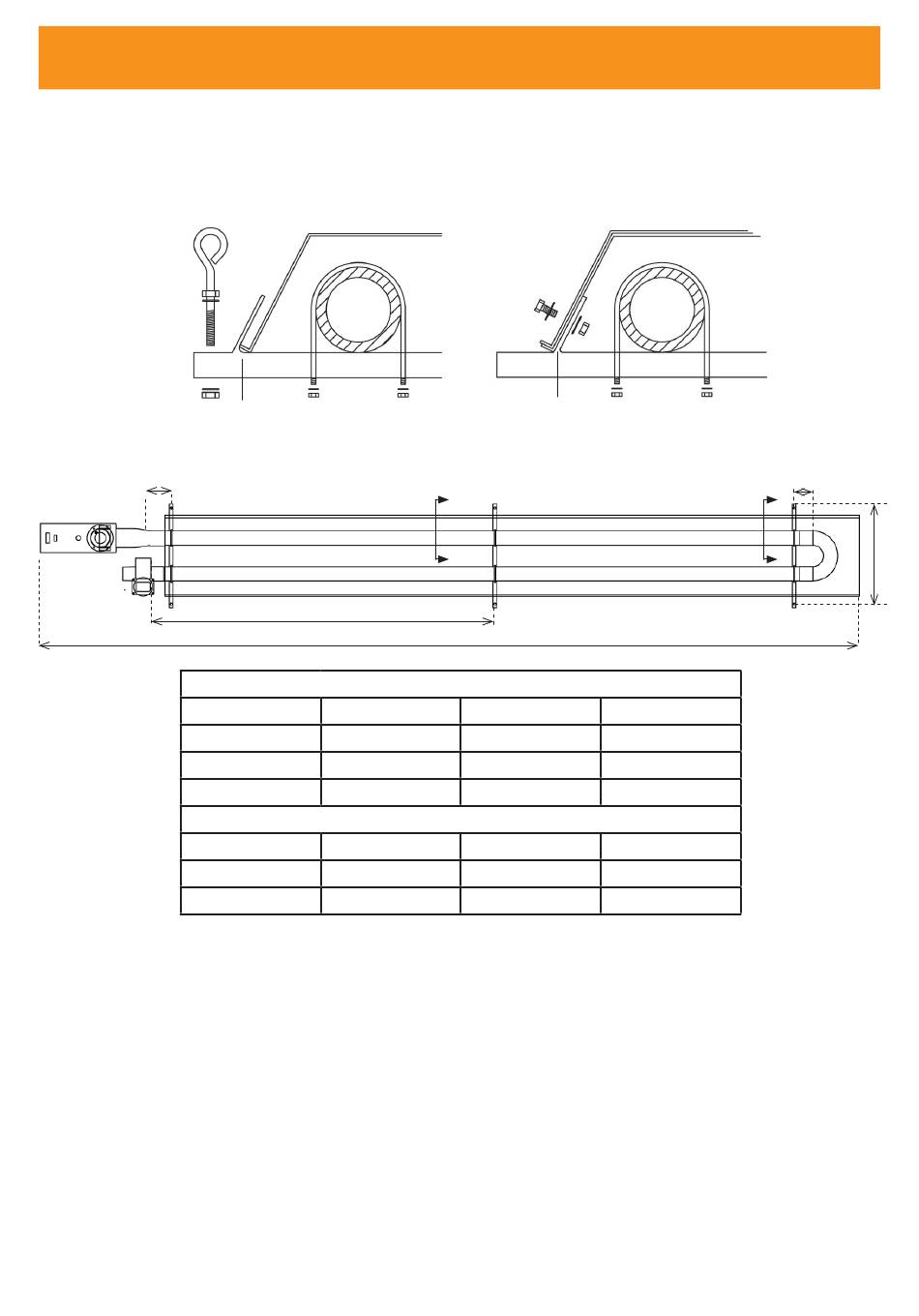

PLAN DE MONTAGE DU TUBE RADIANT ECO SILENT EN U
Crochet en option
Coupe BB
Support d'extrémité
Z1
Brûleur
Extracteur
Dimensions d'encombrement
Tube seul
Valeurs à régler lors du montage
Environnement:
• Il est déconseillé d'installer les appareils dans des ambiances corrosives, oxydantes ou abrasi-
ves.
Attention: le cas échéant, la garantie sur le matériel n'est plus assurée.
• Si les radiants sont montés au-dessus d'un pont roulant, placer si nécessaire une isolation ther-
mique afi n de protéger les circuits électriques et/ou hydrauliques.
Le point le plus chaud du tube est chauffé à une température de 590 °C, il faut donc veiller à ce
qu'aucun matériau infl ammable ne se trouve à moins de 1,25 m en-dessous de l'appareil et 0,5 m
au-dessus du réfl ecteur.
• En cas de présence de ponts-élévateurs (dans un garage), contrôler que tout véhicule levé en
position haute ne peut être endommagé par le rapprochement d'un appareil.
Etrier U
Tube
Réfl ecteur
C
ECO 16 SILENT ECO 25 SILENT ECO 42 SILENT
355 cm
L1
420 cm
L2
59 cm
C
255 cm
Z1
14 cm
Z2
12-100 cm
Superposition de 2 demi-réfl ecteurs
Boulon de
serrage
Support central
(avec les pattes latérales trouées)
A
Tube
A
L1
480 cm
558 cm
59 cm
255 cm
14 cm
12-100 cm
5
Coupe AA
Z2
B
B
580 cm
639 cm
69 cm
307 cm
20 cm
12-100 cm
L2
Coude
