Dans les systèmes drainback, le caloporteur circule à travers un réservoir collec-
teur à défaut de chauffage solaire. L'option drainback active le remplissage du sys-
tème dès que le chauffage solaire commence. Une fois activée, cette option permet
d'effectuer les réglages suivants.
Note :
Les systèmes drainback requièrent des composants supplémentaires tels
qu'un réservoir de stockage. Activez la fonction drainback uniquement
après avoir installé correctement ces composants.
Le paramètre Durée remp. permet de définir la durée de remplissage du système.
Pendant cette durée, la pompe fonctionnera à la vitesse maximale (100%). Le paramètre
Stabilis. permet de définir la durée pendant laquelle la condition permettant de désac-
tiver la pompe ne sera plus prise en considération à la fin du remplissage du système.
Le paramètre Initialis. permet de définir la durée pendant laquelle la condition
d'activation doit être satisfaite pour la pompe se mette en route.
L'option Booster sert à activer une deuxième pompe pendant le remplissage du
système. Lors du remplissage, le relais concerné sera mis sous tension à 100 %.
L'option Imp. vidange active brièvement la pompe avec un certain décalage après
la vidange du système. Ceci provoque la formation d'une colonne d'eau susceptible
de rester dans le capteur en retombant et d'être pompée par le réservoir collecteur.
Pompe double
Solaire / Fonc. option. / Ajouter nouv. fonc... / Pompe double
Paramètre Signification
Relais Sélection relais
Relais réf. Sélection relais de référence
Durée de fonctionnement de
Temps fonc.
la pompe
Surv. débit Option surveillance du débit
Sonde débit Attribution sonde débit
Décalage Temps de décalage
Fonct. Activation / Désactivation
40
Gamme de réglage /
Réglage d'usine
Sélection
Selon le système choisi Selon le système choisi
Selon le système choisi Selon le système choisi
1 ... 48 h 6 h
Oui, Non Non
Imp.1, Gd1, Gd2 -
1 ... 10 min 5 min
Activée, Désactivée Désactivée
Relais
Relais

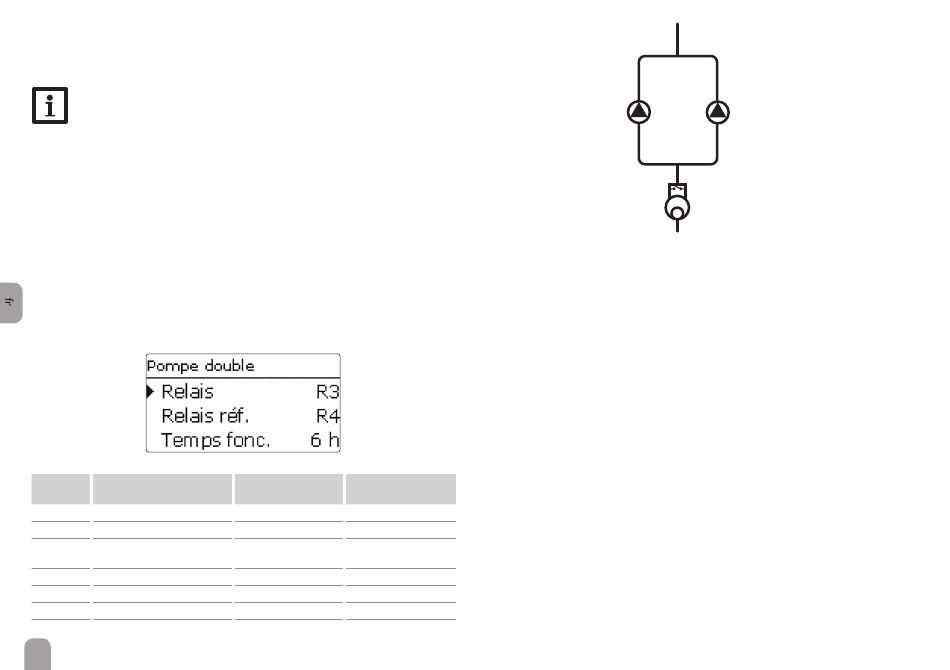

Exemple schématique de pompes doubles avec un débitmètre en amont
La fonction Pompe double se charge d'effectuer une distribution à parts égales
de la durée de fonctionnement des pompes dans les systèmes dotés de 2 pompes
ayant la même fonction.
Si le relais sélectionné dépasse la durée de fonctionnement prédéfinie, le régulateur
activera le relais de référence lors de la prochaine activation. Le relais adoptera
alors tous les réglages du relais de référence.
Si le relais de référence dépasse à son tour la durée de fonctionnement définie,
le régulateur activera de nouveau le relais précédent lors de l'activation suivante.
Si vous le souhaitez, vous pouvez aussi activer l'option Surveillance du débit
pour que la pompe double se mette en marche en cas de panne de débit. Une fois
cette option activée, le régulateur proposera 2 autres paramètres pour le choix de
la sonde et le réglage de la durée de décalage.
Si la sonde attribuée à cette fonction ne détecte aucun débit après la durée de
décalage, un message d'erreur s'affichera sur l'écran. Le relais actif sera alors
bloqué car considéré comme défectueux. Après cela, l'autre relais s'activera et le
régulateur cessera d'interchanger les relais jusqu'à validation du message d'erreur.
Une fois le message d'erreur validé, le régulateur vérifiera le fonctionnement de la
pompe en activant le relais concerné et en surveillant de nouveau le débit.
Relais de
Bezugsrelais
référence
