ADAPTATION AUX DIFFÉRENTS GAZ
IMPORTANT
L'adaptation des chauffe-bain à un gaz différent de celui pour lequel le chauffe-bain a été
préparé en usine doit être réalisée par un technicien compétent agréé, et en utilisant des
pièces d'origine.
Le Service Après-Vente dispose de jeux de transformation qui contiennent les pièces
nécessaires à tout changement qui devra être effectué, si l'appareil a été conçu à cet effet.
L'on décline toute responsabilité sur les chauffe-bain manipulés de façon frauduleuse.
MODÈLES DE 11 ET 13 L/MIN
Pour adapter les chauffe-bain ADDAX aux différents gaz, on procédera de la façon suivante:
1. Démonter le couvercle centreur de la came. (fig.1)
2. Démonter le couvercle frontal. (fig. 2)
3. Placer le diaphragme approprié. (fig. 3)
4. Monter le couvercle frontal.
5. Monter le couvercle centreur.
6. Démonter le brûleur. (fig. 4)
7. Placer la soupape adaptée au gaz. (fig. 5)
8. Placer les injecteurs adaptés au gaz.
9. Monter le brûleur.
10. Monter la tuyére correspondante.
11. Realiser un essai d'etanchéité du circuit gaz.
12. Sceller les organes necessaires.
13. Coller la plaque autoadhesive du nouveau gaz.
16
17/12/07 17:45 Página 16

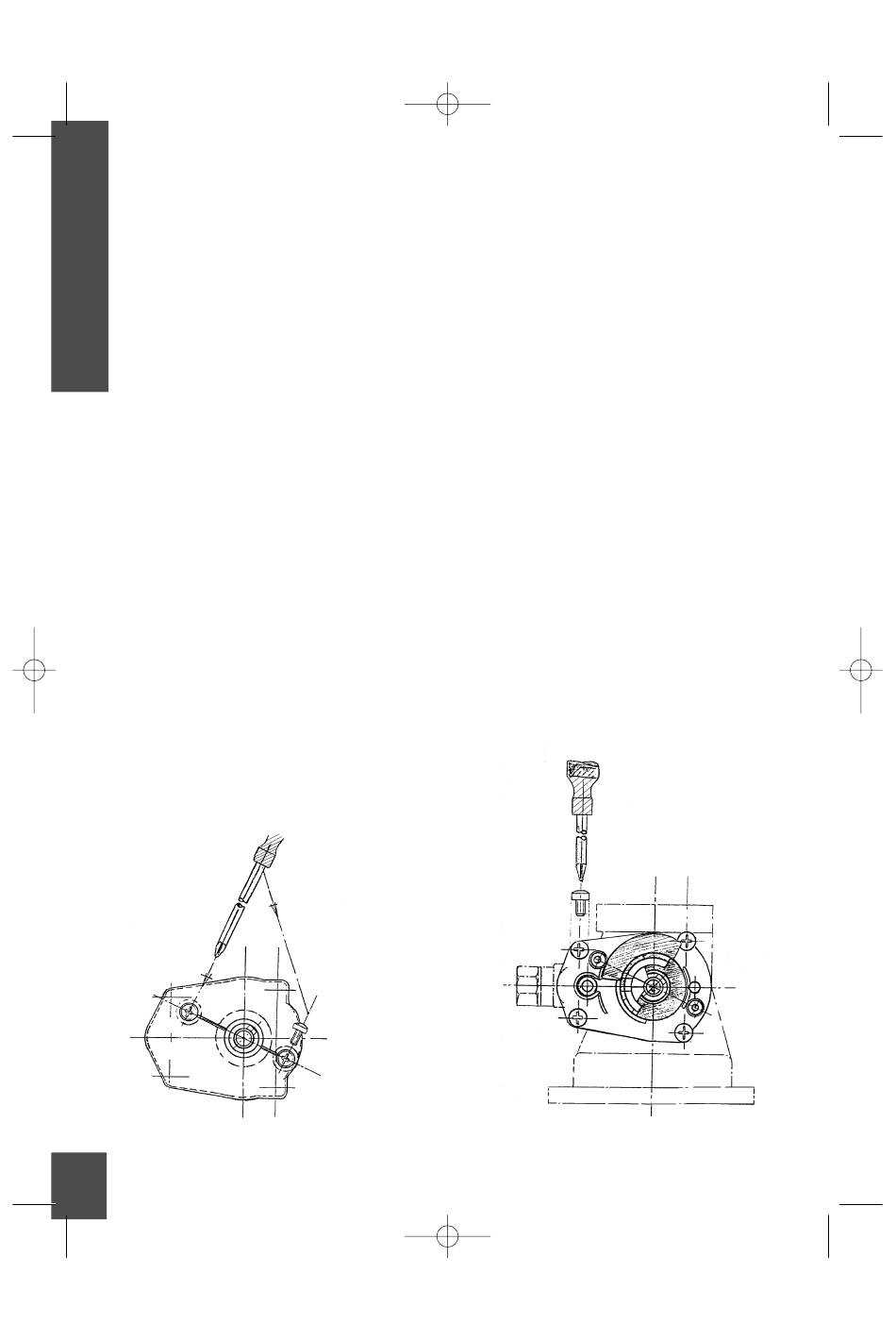

Figure 1 Figure 2
