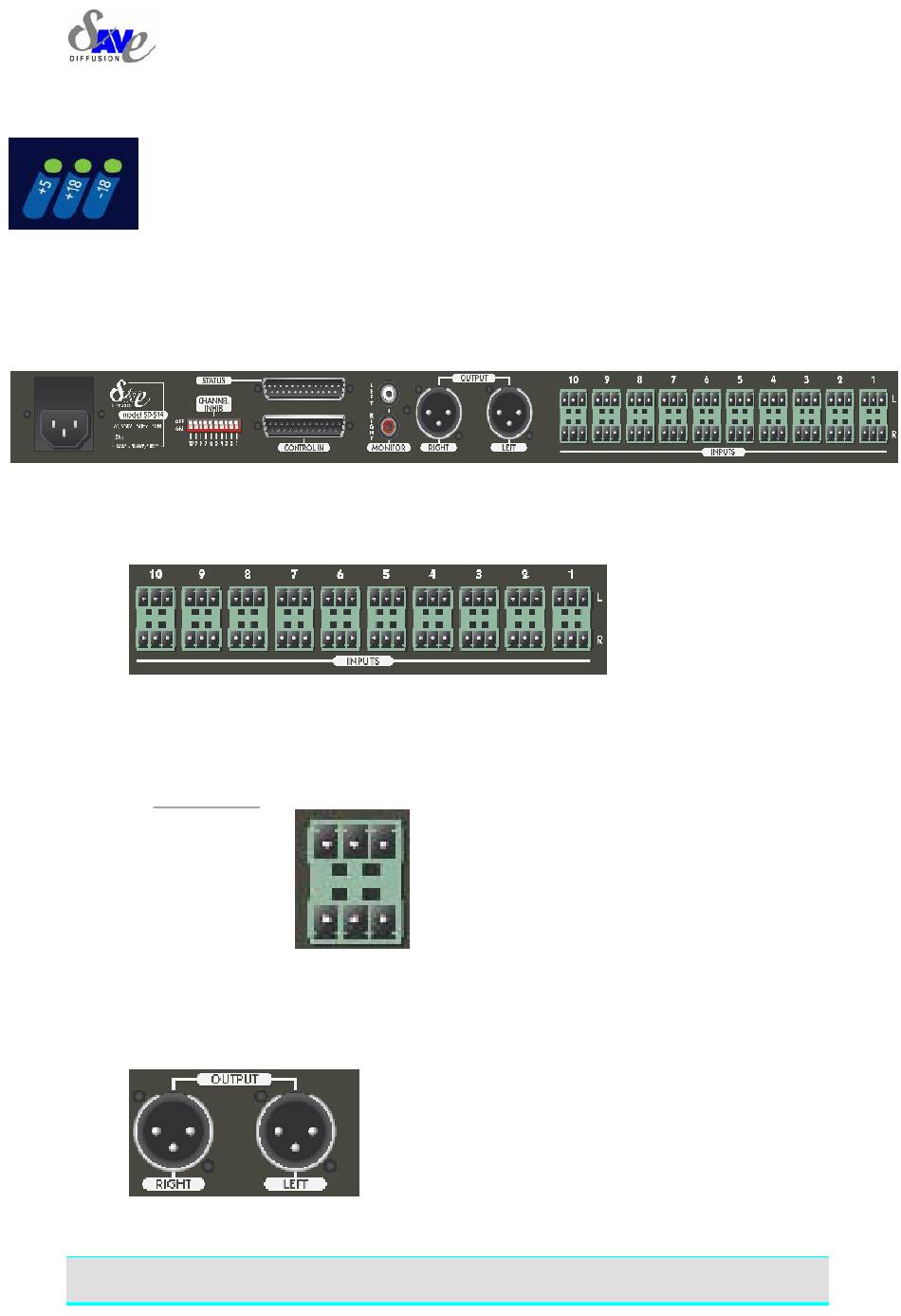

3.1.3 Leds d'alimentation
3.2 Face arrière
3.2.1 Connecteur d'entrée symétrique
La répartition des signaux sur le bornier est la suivante :
Vue de l'arrière
3.2.2 Connecteur de sortie symétrique
SAVE Diffusion
SD-514 —Manuel utilisateur—
Ces leds permettent le contrôle des différentes tensions d'alimentation présentes.
V+ V- GND
Voie Gauche
Voie droite
V+ V- GND
page 6
