Mesure du débit - Procédure
Choisir un site dont le fond présente des conditions raisonna-
blement uniformes, pour pouvoir le traverser en toute sécurité
(typ.< 1m de profondeur). Tendre un câble de mesure gradué
à travers le cours d'eau, perpendiculaire aux berges.
Commencer d'un côté en entrant l'emplacement de la rive de
début et la profondeur de l'eau. Diviser la section transversale
en un nombre de stations appropriées à sa largeur. Dans le
diagramme ci-dessus, la rive de départ est (Plc
fin (Plc
) et il y a 11 stations (marquées Plc
12
deux.
A chaque station, l'opérateur entre l'emplacement de la station
et sa profondeur, puis il mesure la vitesse à une ou plusieurs
profondeurs. Diverses méthodes de mesure sont supportées
pour mesurer la vitesse à différentes profondeurs :
Méth. 1 point – mesure à 0,6 * Profondeur
Méth. 2 points – mesure à 0,2 et 0,8 * Profondeur
Méth. 3 points – mesure à 0,2, 0,6 et 0,8 * Profondeur
Méth. Kreps (surface et 0,62 * Profondeur)
Méth .5 pts (surface, fond et 0,2/0,6/0,8 * Profondeur)
Méth. multi-points (mesures à un nombre quelconque de
points à des profondeurs définies par l'utilisateur)
Pendant toute l'opération de mesure, l'axe X de la sonde doit
être maintenu perpendiculairement au câble gradué. La sonde
doit être tenue à distance des obstacles immergés qui peuvent
perturber le courant. N'orientez pas le FlowTracker dans la
direction du courant, car il tient automatiquement compte de
cette direction lors des relevés de mesures.

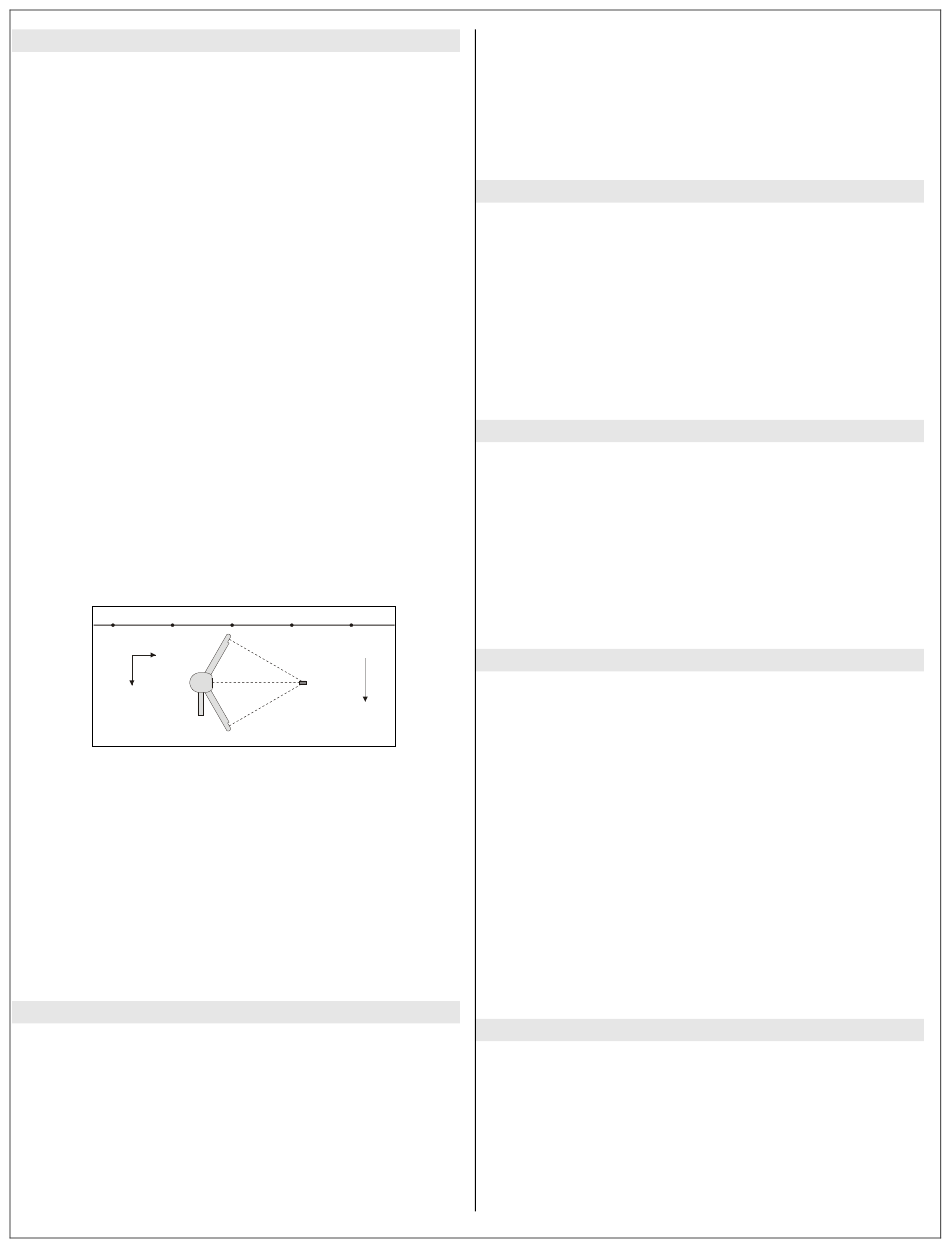

Câble de mesure gradué
Y
X
Système de coordonnées
de la sonde
Broche de
montage
Orientez le FlowTracker perpendiculairement au câble
Les données de vitesse sont enregistrées à raison d'une
mesure par seconde pendant toute la Durée Moyenne, puis
converties en une moyenne pour calculer la vitesse moyenne.
Les données de contrôle qualité sont aussi revues et affichées
; les valeurs inattendues vous seront signalées. Si la mesure
de vitesse est insatisfaisante, il est recommandé de refaire
cette mesure.
Le débit d'une station est calculé à partir de la profondeur, de
la largeur et de la vitesse moyenne de la station. Le débit total
est la somme de toutes les valeurs de débit des rives et des
stations.
Commencer la mesure du débit
Mettez le FlowTracker sous tension. Appuyez sur
pour afficher le Menu Principal. Appuyez sur
Menu Prog. paramètres.
Dans le Menu Prog. paramètres, révisez les réglages actuels
et modifiez les valeurs au besoin. Pour modifier une valeur
affichée, appuyez sur le chiffre à côté du paramètre considéré.
Appuyez sur
ENTREE
pour afficher d'autres options de menu.
Par exemple : appuyez sur
pour modifier la Durée Moyenne.
) et la rive de
0
à Plc
) entre les
1
11
Direction principale
du débit
Volume de
mesure
ENTREE
1
pour accéder au
2
dans le Menu Prog. paramètres
Les valeurs par défaut de ces paramètres sont :
Unités : Anglaises
Mode : Débit
Equation de débit : Mi section
Lorsque vous avez fini, appuyez sur
Principal. Appuyez ensuite sur
tions Système.
Test du FlowTracker sur le terrain
Quelques conseils au sujet du Menu Fonctions Système :
Collectez et vérifiez les données de température (appuyez
sur 4).
Vérifiez la tension des piles (appuyez sur 5).
Collectez et vérifiez les données brutes. Les valeurs RSB
idéales devraient être >10 dB, mais sont acceptables à
partir de 4 dB (appuyez sur 6).
Vérifiez si l'horloge interne est bien réglée (appuyez sur 9).
Une fois que vous avez fini, appuyez sur
Menu Principal.
Entrer les informations du site
Appuyez sur
3
pour commencer à Collecter des données et
afficher le Menu Nom du Fichier. Appuyez sur
nom de fichier. Pour entrer des caractères alphanumériques,
procédez comme avec les téléphones portables (ex. : appuyez
quatre fois sur
2
pour « C» ; 2–A–B–C). Appuyez ensuite sur
pour accepter le nom.
Quelle que soit l'étape de la collecte de données, vous pouvez
appuyer sur
8 (Menu
CQ) pour entrer des données supplémen-
taires, y compris la Hauteur Limni, le Débit de Tarage et les
commentaires de l'utilisateur.
Collecter les données de station
Sur l'écran Rive de départ, entrez l'emplacement, la profon-
deur, le facteur correctif et la rive de début en utilisant les
boutons du clavier portant les inscriptions correspondantes.
Veuillez noter que Rive G/Rive D signifie Rive Gauche/Droite
du cours d'eau. Appuyez sur
Entrez l'emplacement, la profondeur et la méthode de mesure
de la vitesse (pour en changer, appuyez sur
Quand toutes les informations de la station ont été entrées et
que la profondeur et l'orientation de la sonde sont correctes,
appuyez sur le bouton Mesure.
Un écran actualisé montre les valeurs mesurées de vitesse et
de RSB. Maintenez la sonde dans une position aussi stable
que possible. Une fois la durée de moyenne écoulée, un résu-
mé s'affiche. Appuyez sur
à la station ou profondeur suivante, ou sur
mesures. Ces étapes doivent être répétées pour toutes les
stations et s'achèvent en appuyant sur
Terminer la mesure du débit
Après avoir appuyé sur
Fin
rive de fin s'affichent. Entrez les informations de cette rive. Les
boutons
Station Préc
et
Station Suiv
nés pour revoir les stations terminées. Appuyez sur
Débit
pour calculer le débit total de la section transversale pour
toutes les stations terminées. Appuyez sur
Menu Principal.
Retournez toujours au Menu Principal pour
vous assurer que toutes les données ont été enregistrées.
Durée de Moyenne : 40 secondes
Salinité : 0,0 ppt (eau douce)
0
pour retourner au Menu
2
pour accéder au Menu Fonc-
0
pour retourner au
1
et entrez un
Station Suiv
pour continuer.
Méthode
1
pour valider les mesures et passer
2
pour répéter ces
Fin
Section.
Section, les informations pour la
peuvent aussi être action-
0
pour retourner au
9
+/-).
Calcul
