hager RLD405F Notice D'installation Rapide page 7

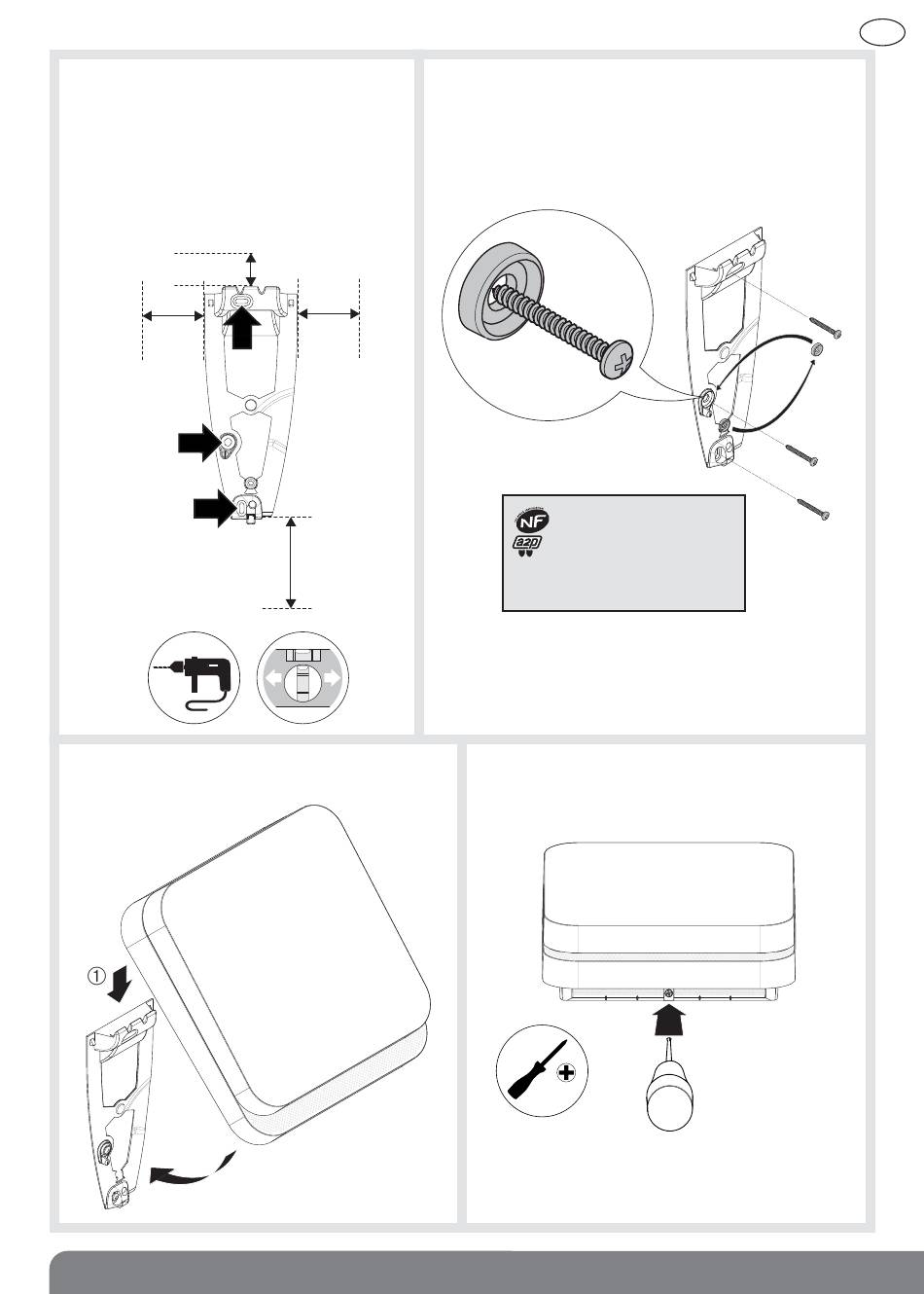

2. Pour permettre l'installation de la
sirène, prévoir un dégagement
d'environ 10 cm à gauche, 10 cm
à droite, 5 cm au-dessus et 22 cm
en dessous du support.
Repérer les 3 points de fixation et
percer à l'aide d'un foret adapté.
10 cm
4. Accrocher la sirène sur le support
de fixation.
➁
5 cm
10 cm
22 cm
3. Détacher la rondelle, l'insérer et fixer le
support l'aide de chevilles et de vis adaptées
(vis VBA Ø 4 x 40 tête plate Ø 8 / CP CBL Z
4 x 40 / CP CBL H 4 x 40).
Les vis et les chevilles ne sont pas fournies.
Pour répondre aux
exigences NF&A2P,
la rondelle
d'autoprotection doit
être positionnée.
5. Verrouiller la sirène à l'aide de la vis
de blocage.
PH.2
