Indicateur programmable : PT100, thermocouple, 4..20mA
Afficheur 4 digits
Manuel d'installation, de maintenance
Version initiale
LOREME 12, rue des Potiers d'Etain Actipole BORNY - B.P. 35014 - 57071 METZ
et de sécurité
Suivi du document
Téléphone 03.87.76.32.51 - Télécopie 03.87.76.32.52
Nous contacter: Commercial@Loreme.fr - Technique@Loreme.fr
Manuel téléchargeable sur: www.loreme.fr
INL35
INL35
Date
24/06/21
Manuel de sécurité
Indice
0
rédigé : DP
vérifié : KR
Approuvé : PH
E 1
Publicité
Table des Matières
Manuels Connexes pour Loreme INL35
Sommaire des Matières pour Loreme INL35

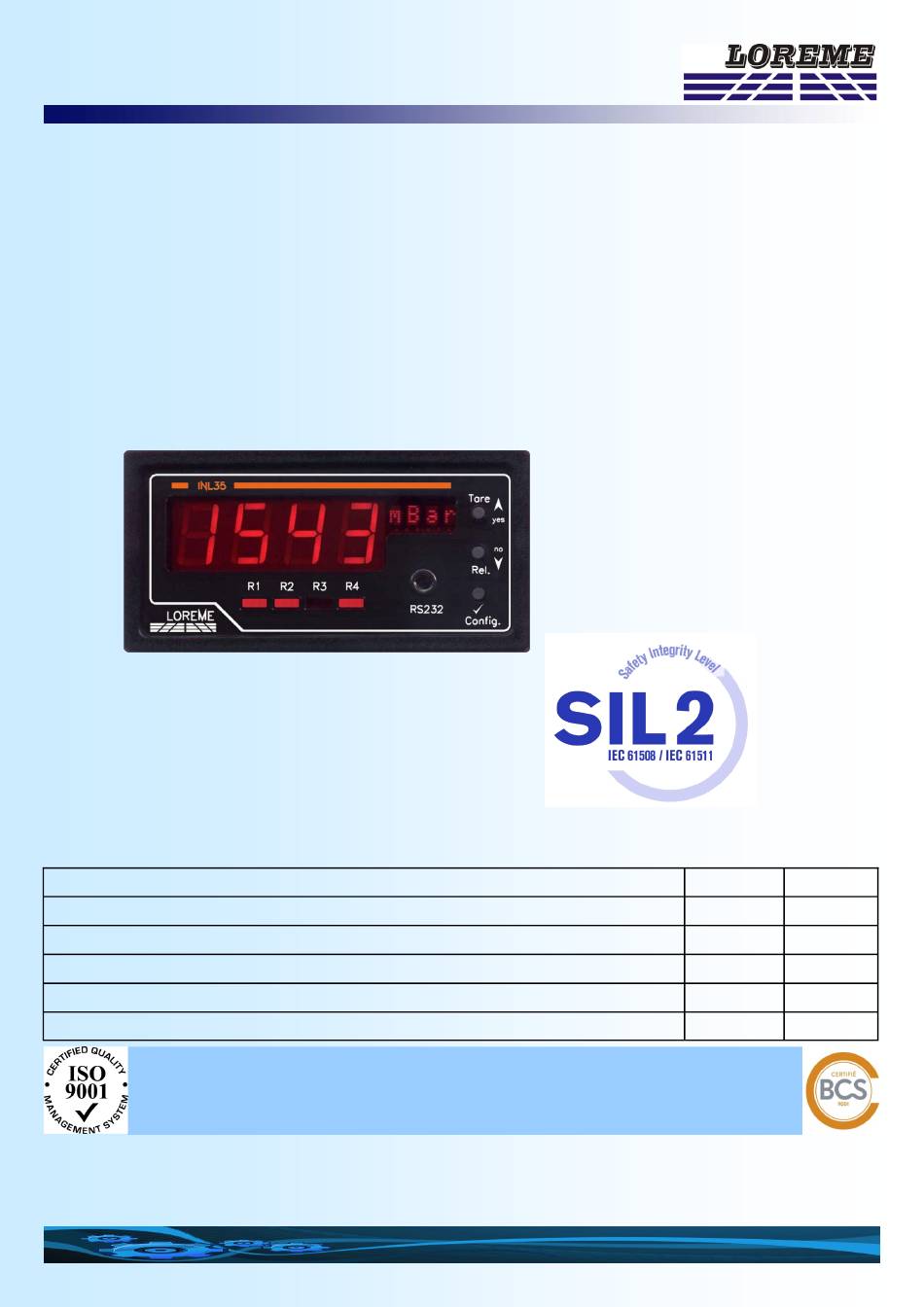

- Page 1 Suivi du document Date Indice Version initiale 24/06/21 LOREME 12, rue des Potiers d'Etain Actipole BORNY - B.P. 35014 - 57071 METZ Téléphone 03.87.76.32.51 - Télécopie 03.87.76.32.52 Nous contacter: Commercial@Loreme.fr - Technique@Loreme.fr Manuel téléchargeable sur: www.loreme.fr rédigé : DP vérifié : KR Approuvé...
-
Page 2: Table Des Matières
Annexe 2 : termes et définitions. Annexe 3 : conseils relatifs à la CEM LOREME 12, rue des Potiers d'Etain - 57071 Metz 03.87.76.32.51 - Fax 03.87.76.32.52 - Email: Commercial@Loreme.fr - Technique@Loreme.fr... -
Page 3: Introduction
à l'environnement ou aux personnes. 1.2 Fonction et utilisations prévues L'indicateur INL35 assure la conversion et l'affichage de signaux analogiques ou de températures issu de cannes pyrométriques. la retransmission du signal s'effectue sous forme de signal analogique 4...20 mA ou 0...10V. -
Page 4: Fonction Et État De Sécurité
La durée de vie effective peut être plus élevée. l’intégrateur devra s’assurer que le module n’est plus nécessaire à la réalisation de la sécurité avant sa mise au rebut. LOREME 12, rue des Potiers d'Etain - 57071 Metz 03.87.76.32.51 - Fax 03.87.76.32.52 - Email: Commercial@Loreme.fr - Technique@Loreme.fr... -
Page 5: Installation , Mise En Service Et Remplacement
4.1 Descriptif extérieur Liaison RS232 accessible par la prise Jack (n'utiliser que le cordon fourni par LOREME à cet effet) Attention : le passage en mode configuration fige le courant de sortie et les relais (arrêt des fonctions de mesure et d'alarmes durant la configuration) Pour des raisons de sécurité... -
Page 6: Préconisation De Raccordements Électriques Et Configuration
- gestion relais analogique digital - gestion communication Sortie Communication Capteur de compensation 127.5°C Afficheur 4 digits Réglage - configuration LOREME 12, rue des Potiers d'Etain - 57071 Metz 03.87.76.32.51 - Fax 03.87.76.32.52 - Email: Commercial@Loreme.fr - Technique@Loreme.fr... -
Page 7: Contrôles Périodiques Et De Mise En Service
5 Contrôles périodiques et de mise en service La procédure de test périodique est définie par LOREME et doit être suivie par l’utilisateur final pour assurer et garantir le niveau SIL dans le temps. Les tests périodiques doivent être réalisés en suivant la procédure définie ci dessous et selon la périodicité définie au paragraphe "... - Page 8 Le manuel de sécurité donne les probabilités de défaillance des capteurs associés ( pt100 et thermocouple) pour permettre l'évaluation d'une boucle complète. Metz, le : 26/07/2017 Signé au nom de LOREME ; M. Dominique Curulla LOREME 12, rue des Potiers d'Etain - 57071 Metz 03.87.76.32.51 - Fax 03.87.76.32.52 - Email: Commercial@Loreme.fr - Technique@Loreme.fr...
- Page 9 CEI-61508 en identifiant et quantifiant les défaillances dangereuses du composant, permettant ainsi d’interagir sur la conception afin d’éviter ou de réduire ces risques. Circonstances de l’analyse Cette étude a été réalisée dans le but de vérifier l’aptitude de l'indicateur INL35 à être utilisé dans des applications de sécurité SIL2 Périmètre de l’analyse Le composant concerné...
- Page 10 Les taux de pannes élémentaires des composants de l'indicateur INL35 sont disponible dans le document : AMDEC INL35 rev1.XLS. Etabli avec " ALD MTBF calculator " selon : MIL-HDBK-217F Notice 2 Electronic Reliability Prediction. E 10 LOREME 12, rue des Potiers d'Etain - 57071 Metz 03.87.76.32.51 - Fax 03.87.76.32.52 - Email: Commercial@Loreme.fr - Techni-...
- Page 11 SOMMAIRE Indicateur programmable : PT100, thermocouple, 4..20mA Afficheur 4 digits INL35 Utilisation des données de L'AMDEC et information complémentaire sur les capteurs de température. Le convertisseur de mesure raccordé à un capteur de température devient un assemblage. Par conséquent, lors de l'utilisation des résultats de l'AMDEC dans une évaluation SIL, le taux de défaillance des capteurs ( pt100 ou thermocouple ) doit être pris en considération pour le calcul de la fonction...
- Page 12 Une défaillance dangereuse non détectée est donnée lorsque le système de mesure ne passe ni à l'état sûr défini, ni au mode de signalisation d'erreurs en cas de sollicitation émanant du procédé. E 12 LOREME 12, rue des Potiers d'Etain - 57071 Metz 03.87.76.32.51 - Fax 03.87.76.32.52 - Email: Commercial@Loreme.fr - Techni-...
- Page 13 1) Introduction Pour satisfaire à sa politique en matière de CEM, basée sur les directives communautaire 2014/30/UE et 2014/35/UE, la société LOREME prend en compte les normes relatives à ces directives dès le début de la conception de chaque produit.
