Spacemaker DSSCBW Manuel De L'utilisateur Et Guide D'assemblage page 7

Étape 2
Nécessaire pour cette page :
DD
EE
(QTÉ: 4) (QTÉ: 4)

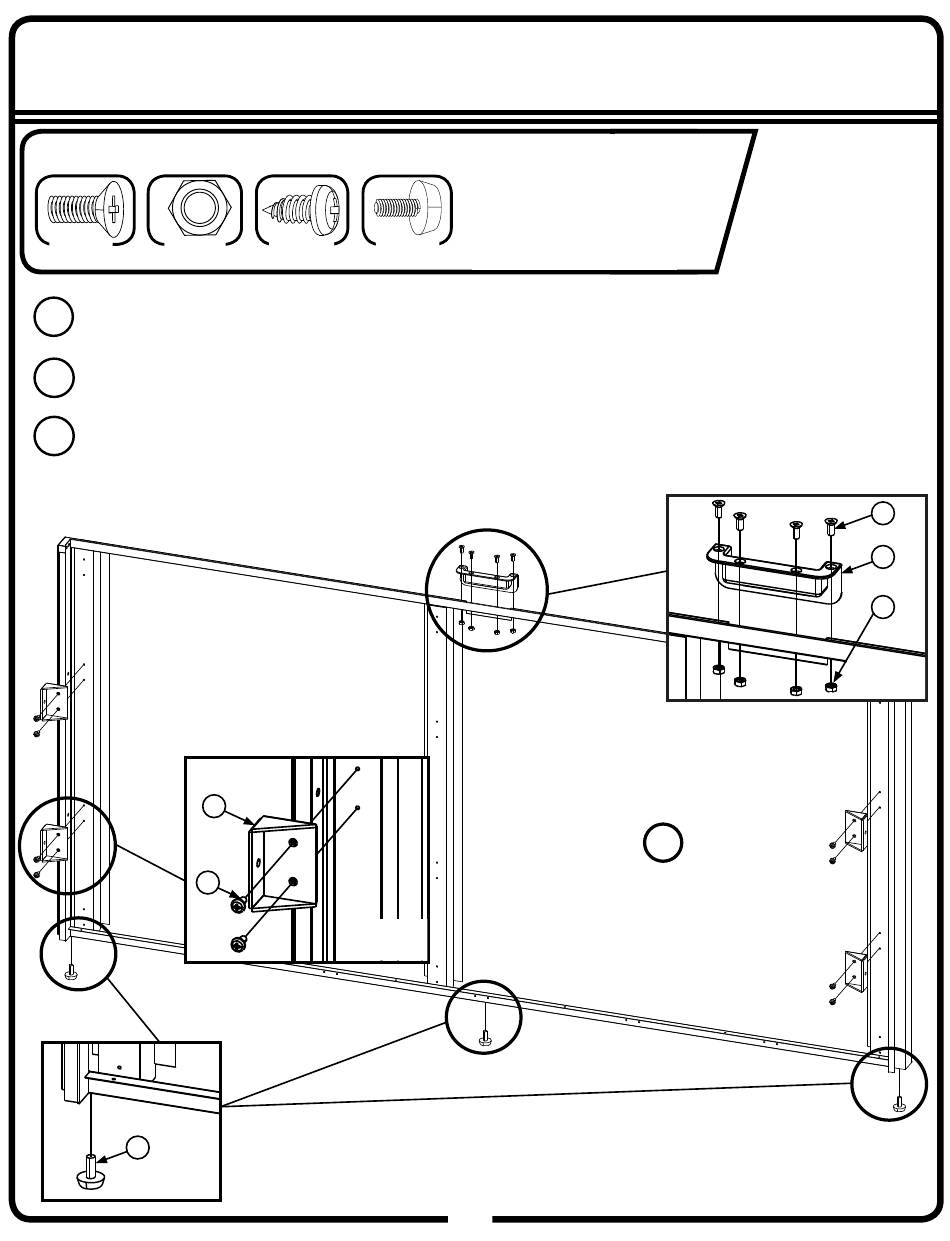

Monter la poignée en plastique sur le panneau avant à l'aide de quatre (4) vis
1
DD et quatre (4) vis EE comme sur la Figure D.
Attacher quatre (4) supports d'angle au panneau avant à l'aide de huit (8) vis
2
BB comme illustré sur la Figure E. NE PAS SERRER LES VIS.
3
Poser trois (3) vis II au bas du panneau avant comme sur la Figure F.
BB
II
Fig. F
BB
II
(QTÉ: 8) (QTÉ: 3)
H
Fig. E
• Panneau avant - B
(QTÉ : 1)
• Poignée en plastique - G
(QTÉ : 1)
• Support d'angle - H
(QTÉ : 4)
7
B
FR-07V
DD
G
EE
Fig. D
