Sorties Auxiliaires (PN 01020748)
Le circuit imprimé auxiliaire (Illustration 39) est préinstallé dans tous les filtres et adoucisseurs CTM. Il est doté de quatre sor-
ties de 24VAC pour activer des moteurs de vannes de contrôle de 24VAC, activer des bobines de relais de 24VAC, ou des
vannes solénoïdes de 24 VAC directement. Chaque sortie de triac semi-conducteur a la capacité de prendre un maximum
de 4 Amps; TOUTEFOIS c'est le transformateur de 24VAC qui détermine le courant qui est disponible. Le courant d'alimen-
tation maximum du transformateur (PN01014897) est seulement 2,1 Amps, donc la somme de toutes les charges sur les
sorties des triacs ne devrait jamais excéder le maximum que le transformateur est capable de fournir. Les sorties auxiliaires
(voir l'Illustration 40) peuvent êtres programmées pour être "normalement fermées" (la sortie demeure FERMÉE) jusqu'à un
temps désigné ou il est nécessaire qu'elles soient en position OUVERTE) ou encore qu'elles soient en position "normalement
ouverte" (la sortie demeure OUVERTE) jusqu'à un temps désigné ou il est nécessaire qu'elle soit en position FERMÉE).
TÉLÉPHONE
SORTIE
AUX 1

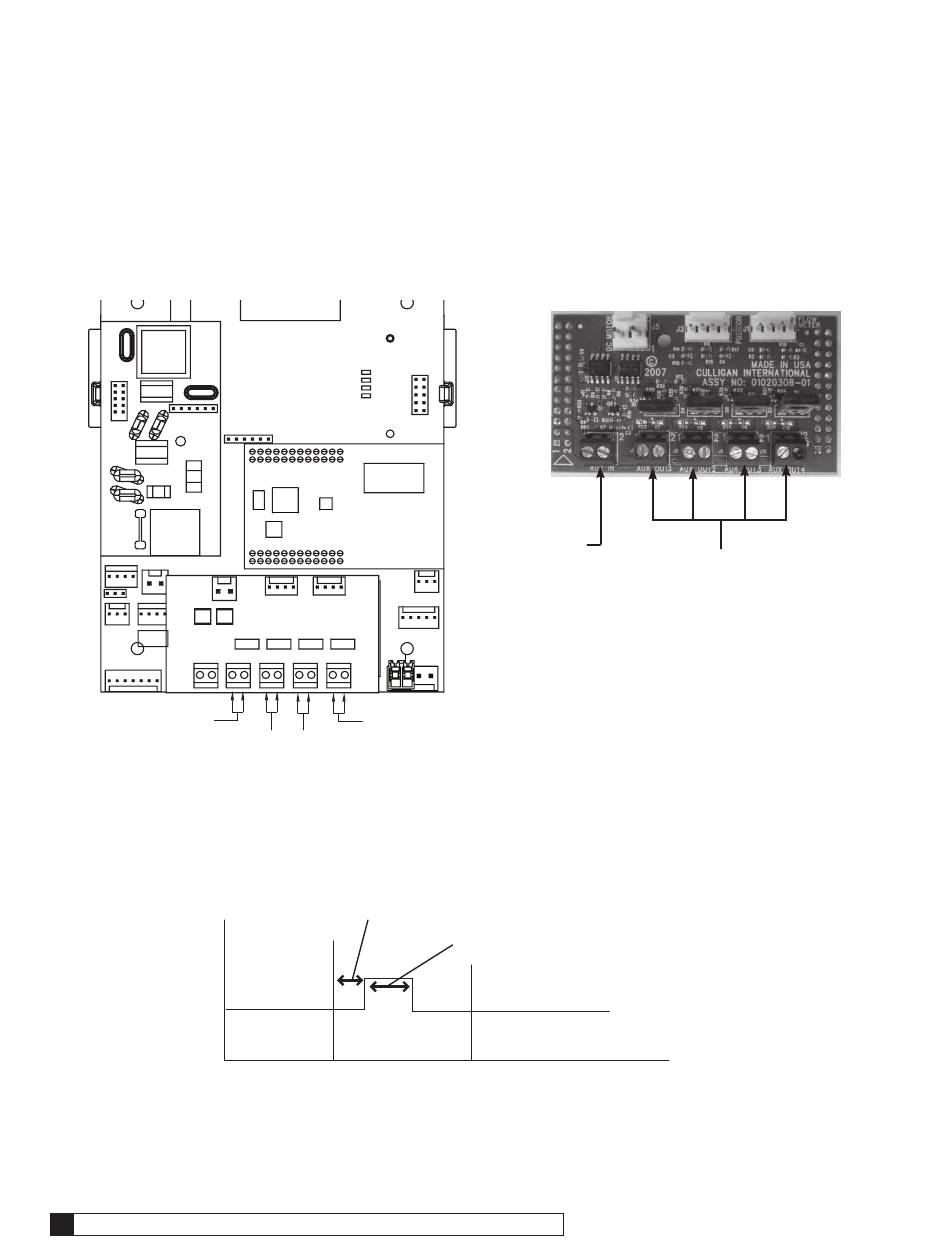

Illustration 39. Sorties auxiliaires.
La sortie Aux 1 est utilisée pour alimenter le moteur d'entraînement de 24VAC qui se retrouve sur toutes les vannes de
contrôle. Quand la sortie Aux 1 est utilisée pour ce bût, la sortie Aux 4 est automatiquement configurée pour alimenter
une vanne solénoïde qui peut être utilisée pour une période d'attente ou pour blocage. La sortie Aux 4 est alimentée
durant tous les cycles sauf celui de service, et n'est pas alimentée durant ce cycle.
Par exemple, l'Illustration 41 démontre comment le minutage fonctionnerait si une sortie auxiliaire était réglée à NOR-
MALEMENT FERMÉE. La position du cycle est réglée à LAVAGE À CONTRE-COURANT, le réglage du délai en minutes
est supérieur à zéro, et la période de minutes ou elle est en position OUVERTE est supérieure à zéro.
Référez-vous au manuel intitulé Programmation GBE pour Filtres et Adoucisseurs Commerciaux, excepté HF xN (PN
01027295) pour obtenir les informations qui sont nécessaires pour la programmation. Ce manuel peut être obtenu de
votre concessionnaire local, CPort (www.cport.culligan.com) sous l'onglet pour le service technique, ou sur l'applet pour le
EXAMPLE
service technique sur votre tablette électronique.
GALLONS: 1500
ON SECONDS: 10
32
Filtre à eau avec contrôle installé sur le dessus du réservoir CTM De Culligan
OFF MINUTES: 15
2.5v
SORTIE
AUX 4
SORTIE
SORTIE
AUX 2
AUX 3
Minutes De Délai
Service
Lavage À
Contre-Courant
Illustration 41. Minutage d'activation du circuit imprimé auxiliaire.
Entrée auxiliaire
Entrées et sorties du circuit auxiliare.
24v
Minutes En Marche
Aspiration De Saumure
®
@ 1500 gallons, on seconds is activated by GALLONS
@ 3000 gallons, on seconds is activated by GALLONS
Sorties auxiliaires
Illustration 40.
32
No. De Cat. 010219343
