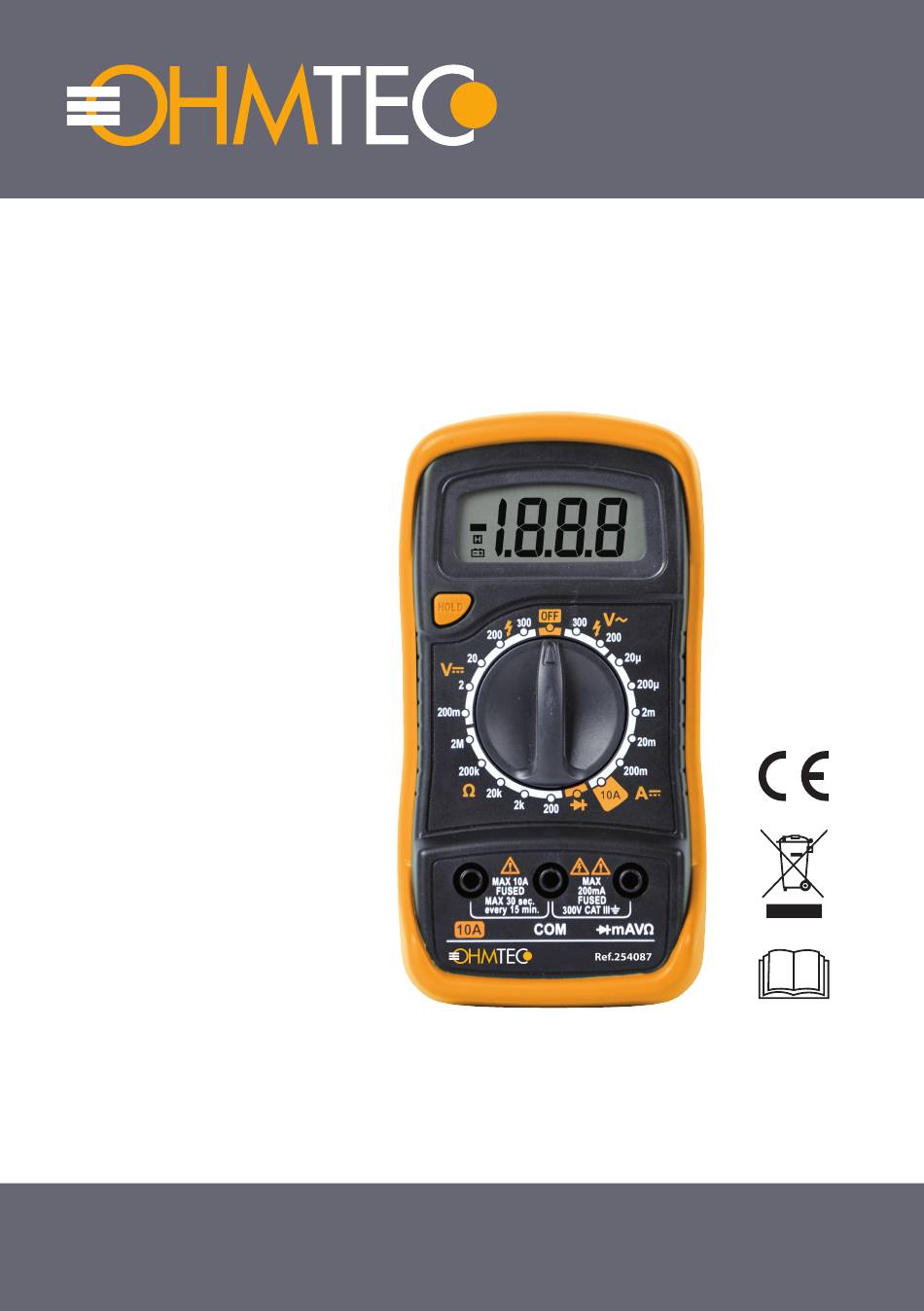

Notice d'utilisation
Multimètre digital 300V
Ref : 254087
Pour tout problème,
contactez l'assistance
technique :
sav@unifirst.fr
+33 (0)4 71 61 13 91
Importé par UNIFIRST
ZI La Borie - 43120 Monistrol sur Loire - France
Fabriqué en RPC
Photos non contractuelles
ATTENTION ! Lisez attentivement la notice d'utilisation avant d'utiliser l'appareil et conservez-le.
Publicité
Manuels Connexes pour OHMTEC 254087
Sommaire des Matières pour OHMTEC 254087
- Page 1 Notice d’utilisation Multimètre digital 300V Ref : 254087 Pour tout problème, contactez l’assistance technique : sav@unifirst.fr +33 (0)4 71 61 13 91 Importé par UNIFIRST ZI La Borie - 43120 Monistrol sur Loire - France Fabriqué en RPC Photos non contractuelles...
- Page 2 Introduction Ce multimètre a été conçu et fabriqué selon la norme EN 61010 concernant les appareils électroniques de mesure avec une catégorie de surtension CAT III 300V et un de- gré de pollution 2. Respectez toutes les instructions de sécurité et d’utilisa- tion afin de s’assurer que le multimètre est utilisé...
- Page 3 position et vous ne devez jamais changer de calibre au cours de la mesure afin d’éviter d’endommager le multimètre. • N’utilisez jamais le multimètre pour mesurer des ten- sions supérieures à 300V sur des installations de catégo- rie III. • Soyez extrêmement prudent lorsque vous travaillez avec des tensions supérieures à...
- Page 4 • Le circuit interne du multimètre ne doit en aucun cas être modifié afin d’éviter d’endommager le multimètre et de provoquer d’éventuels accidents. • Pour l’entretien du multimètre, utilisez un chiffon doux pour nettoyer le boîtier. N’employez pas de produits abra- sifs ou de solvants afin d’éviter d’endommager le multi- mètre.
- Page 5 Conformité Le marquage CE couvre la conformité à la Directive Basse Tension 2006/95/CE, la Directive Compatibilité Electroma- gnétique 2004/108/CE et à la Directive RoHS 2011/65/UE. Définition des catégories de mesure (surtension) Les circuits sont divisés dans les catégories de mesures suivantes : •...

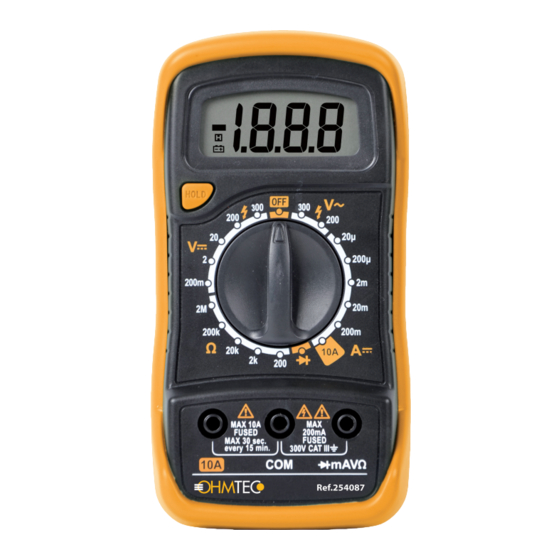

- Page 6 Description multimètre digital permet de mesurer une tension alternative (AC) HOLD et continue (DC), un 20μ courant continu (DC), 200μ une résistance et de 200m tester une diode avec 200k 200m facilité et précision. MAX 10A FUSED 200mA MAX 30 sec. FUSED every 15 min.
- Page 7 Spécifications Précision: (a% du résultat + b digits), garantie 1 an, pour une tem- pérature d’utilisation comprise entre 18°C et 28°C, et une humidité relative de moins de 80%. • Tension continue (DC) Calibre Résolution Précision 200mV 100µV ±0.5% du résultat ± 3 digits ±0.5% du résultat ±...
- Page 8 • Résistance Calibre Résolution Précision 200Ω 0.1Ω ±0.8% du résultat ± 5 digits 2kΩ 1Ω ±0.8% du résultat ± 2 digits 20kΩ 10Ω ±0.8% du résultat ± 2 digits 200kΩ 100Ω ±0.8% du résultat ± 2 digits 2MΩ 1kΩ ±1% du résultat ± 5 digits Tension maximale du circuit ouvert : 3.2V Protection de surcharge : 250V DC ou valeur efficace AC •...
- Page 9 Caractéristiques générales Catégorie de surtension CAT III 300V Fusible de protection F1 250mA/300V, F2 10A/300V Alimentation Pile DC 9V alcaline type 6F22 Affichage LCD. Affichage max. 1999. Indication de dépassement le chiffre ‘1’ apparaîtra à l’écran de calibre Indication de polarité Affichage «...
- Page 10 Mesure d’une tension continue (DC) 1. Insérez le câble de la pointe de touche rouge dans la mAVΩ et le câble de la pointe de touche noir borne dans la borne COM. 2. Placez le commutateur de fonctions dans la zone 3.
- Page 11 4. La valeur du courant s’affiche alors automatiquement sur l’écran, ainsi que la polarité de la pointe de touche rouge. Remarques : 1. Si vous ignorez la valeur à mesurer, placez le commuta- teur sur le plus gros calibre (10A), en réduisant progressi- vement le calibrage vers des échelles plus petites jusqu’à...
- Page 12 multimètre à la suite d’un choc électrique, n’essayez pas de mesurer des tensions supérieures à 300V même si les mesures peuvent être lues. 4. Lors de la mesure des tensions élevées, prenez toutes les précautions nécessaires pour éviter un risque de choc électrique.
- Page 13 2. Placez le commutateur de fonctions sur la position 3. La pointe de touche rouge doit être connecté à l’anode de la diode et la pointe de touche noire à la cathode. 4. La valeur de la chute de tension directe de la diode s’af- fiche alors automatiquement.
- Page 14 Remplacement de la pile et du fusible Vous devez remplacer la pile de votre appareil dès que le symbole « » apparaît sur l’écran. Avant de commen- cer l’opération, assurez-vous que les pointes de touche ne soient pas connectés à une source de courant et que le commutateur est sur OFF.
- Page 15 Garantie Les produits bénéficient d’une garantie totale, pièces et main d’œuvre, d’une durée de 12 mois. La garantie couvre les défauts et vices cachés et s’applique en tout état de cause. Sont exclus de la garantie : - les produits réparés par des tiers - les pannes dues à...
