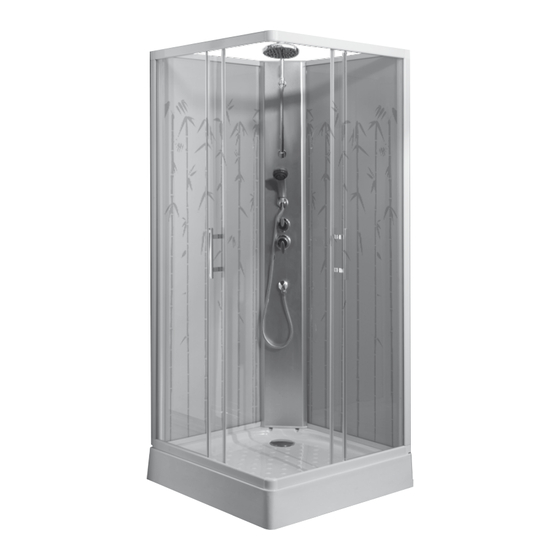

- Page 1 N AT U R A 7 0 4 8 9 3 INSTRUCTIONS DE MONTAGE – PIÈCES DE RECHANGE MOUNTING INSTRUCTIONS – SPARE PARTS MONTAGE-ANLEITUNG – ERSATZTEILE *Photo non-contractuelle PAGE 1...
- Page 2 PAGE 2...
- Page 3 ST4 X 10 M5 X 25 PAGE 3...
- Page 4 ST4 X 50 ST4 X 12 ST4 X 16 ST4 X 16 PAGE 4...
- Page 5 ST4 X 35 PAGE 5...
- Page 6 PAGE 6...
- Page 7 PAGE 7...
- Page 8 PAGE 8...
- Page 9 CONTENU DES CARTONS : CARTON 1 CARTON 2 CARTON 3 CARTON 4 - Paroi fixe x 2 pcs - Colonne - Fond verre droit - Receveur x 1 pc ( avec - Portes coulissantes x 2 pcs - Platine de colonne x 2 pcs - Fond verre gauche chassis métal et bonde de 90 (préassemblées avec joints...
- Page 10 T AB L EAU GÉ N ÉRAL N° QTÉ DÉSIGNATION N° CODE Colonne Silver 704893-E 704893-D Paroi de fond verre droite 704893-B Paroi de fond verre gauche !"#$%&'()&*"+,-) 704250-W 704250-B !"#$%&'()&.#$%/) Joint clipsable etanche pour colonne 704250-J 704893-C Porte coulissante 704250-A Receveur Traverses (jeu de 2)
- Page 11 T AB L EAU H YD RAULIQUE N° QTÉ DÉSIGNATION N° CODE 704250-P Bonde 90mm 704893-F Cartouche inverseur 2 voies 704252-R Cartouche céramique mitigeur 704252-O Croisillon d'inverseur 704252-P Poignée mitigeur 703370-O Durit 703370-P Flexible de douche 704893-L Platine d'inverseur 2 voies 704252-M Platine mitigeur 704893-A...
- Page 12 T AB L EAU Q U IN CAILLE RIE N° QTÉ DÉSIGNATION N° CODE 704250-L Joint clipsable étanche pour portes 704250-I 4$%1/&)1&5&6$+#&6"#$%7&'()7 704250-M Joint magnétique 704250-H !3"/%1)&.)&'("/%$1 704250-N 8",-)/&.)&9%77)#%)&6#$'3:7 704250-R Amortisseur de porte 703370-T Collier de serrage 705003-L Sachet de visserie étanche ( set de 6 vis) PAGE 12...
- Page 13 PRINCIPES DE FONCTIONNEMENT MITIGEUR 1. Ouvrir le robinet pour l’eau froide et chaude : Quand le robinet est ouvert, en tournant le levier vers la gauche et la droite, on peut régler la température de l’eau. 2. On peut changer de fonction entre la douche de tête, la douche à main et les jets en tournant le robinet vers la gauche et la droite. MITIGEUR INVERSEUR DÉBIT ET...
- Page 14 AVERTISSEMENTS : Vérifiez impérativement le bon fonctionnement hydraulique de votre cabine intégrale avant sa mise en place définitive : - resserrez tous les colliers et tous les flexibles - siliconez tous les assemblages et têtes de vis - mettez en eau avant toute installation définitive en vérifiant le bon fonctionnement des buses et de la douchette. - Il est déconseillé...
