B) Raccordement du caisson pour utilisation en home cinéma
1 • Réglages de votre caisson de grave HF1-250 :
- Le bouton "Freq" (N°6) sur 150 Hz - Le switch "24-12-LFE" (N°9) du caisson doit être
basculé en position "LFE".
- En fonction des paramètres de filtrage de votre processeur A/V il peut être nécessaire
de basculer la phase sur 180°. Privilégier l'écoute qui vous procure le plus d'énergie.
- Réglez le volume "level" (N°4) à votre convenance.
2 • Mise en œuvre de votre ampli audio-vidéo :
Votre processeur A/V est équipé d'une sortie "Sub Pre Out", la raccorder via le cordon de modulation (non fourni) à l'une des
deux entrées "Low level Input" de votre subwoofer (indifféremment L ou R).
Dans le menu "set up" de votre processeur A/V,
toutes vos enceintes en mode
la fréquence de coupure (crossover frequency), choisissez la
fréquence suivante en fonction des enceintes utilisées
- 80Hz
pour les canaux alimentant des enceintes colonnes
(Iguasçu Evo, Victoria Evo)
- 120Hz
pour les canaux alimentant des enceintes Hurricane
Evo ou Elora.
- 150Hz
pour les canaux alimentant des enceintes Sério.
Si votre installation est un "mix" de ces différents modèles et si votre processeur n'offre qu'un choix de fréquence de coupure choisis-
sez alors 120 Hz. Poursuivez le reste du paramétrage (distance, test Tone...). Le cas échéant reportez vous au mode d'emploi de votre
ampli Audio/Vidéo.

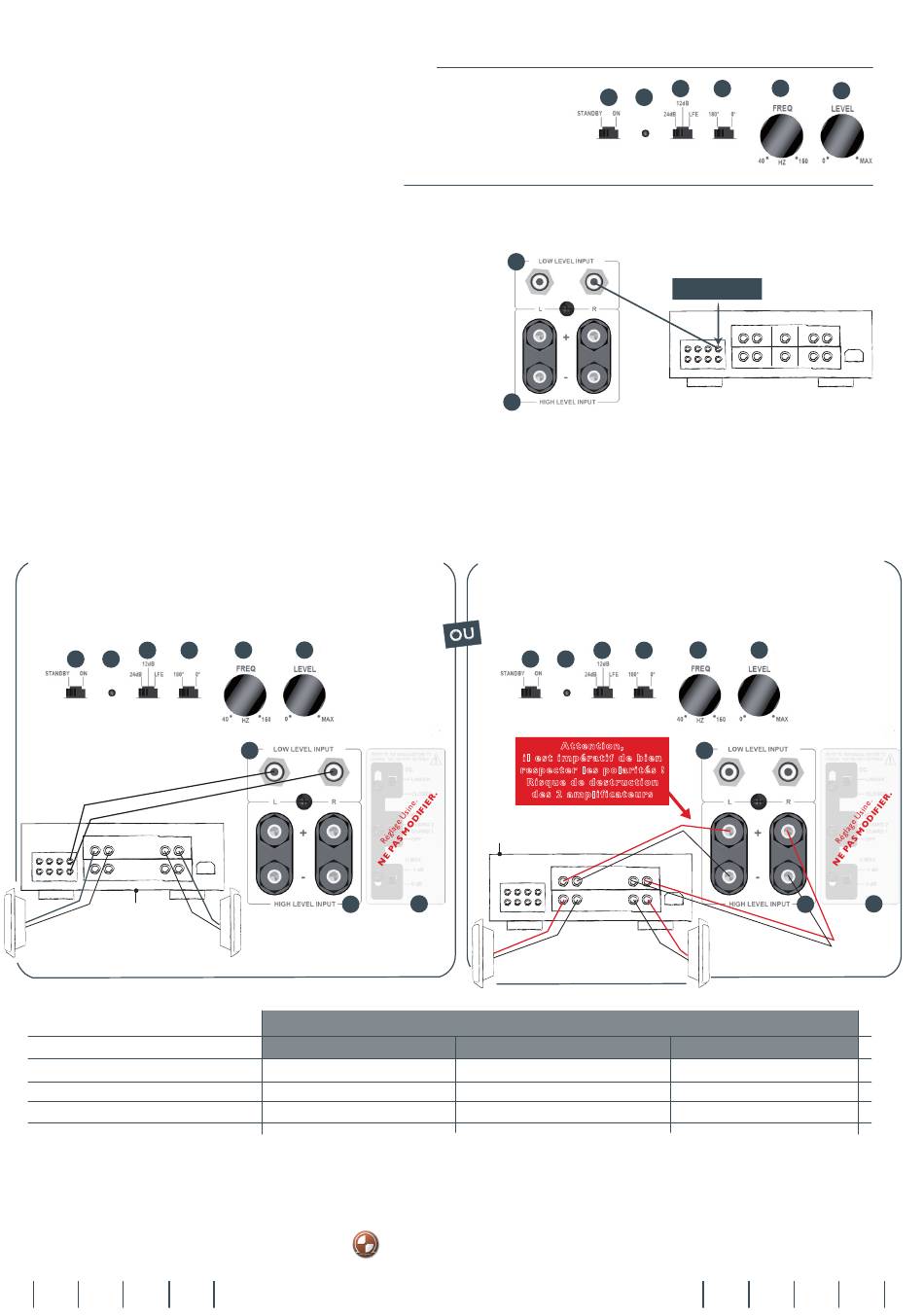

C) Raccordement du caisson pour utilisation en Stéréo
• Raccordement à votre amplificateur Stéréo
OPTION A :
Si l'amplificateur intégré dispose de sorties "Pre
Out", relier directement ces sorties via des cordons Cinch
stéréo aux entrées "Low level Input" (N°11) du caisson et
brancher directement vos enceintes sur l'amplificateur stéréo
de façon conventionnelle.
9
5
8
7
LEFT
RIGHT
pre
+
-
-
+
out
speakers A
speakers B
+ -
-
+
Ampli stéréo intégré
RÉGLAGES SUR CAISSON
Switch 24db-12db-LFE
Fréquence
Phase
D) Garantie
Les enceintes Waterfall (à l'exclusion des amplificateurs intégrés dans les caissons de grave) sont garanties cinq (5) ans pièces & MO.
L'amplification des caissons de grave est garantie 2 ans.
E)
Ce document est à transmettre en cas de revente
Unité de fabrication et bureaux : ZA Praderies, 83 570 Carcès - France - Tel : 04 98 05 11 30 - Fax : 04 98 05 11 31 - contact@waterfallaudio.com
configurez
"small". Lors du choix de
Vous pouvez raccordez votre caisson à l'ampli stéréo de
6
4
11
10
12
Sério
12 dB
140 Hz
180°
Haut parleurs conçus et développés par Atohm.
www.waterfallaudio.com
11
12
OPTION B :
Si votre amplificateur intégré ne dispose pas
de sorties bas niveau "Pre Out", il faut relier les sorties haut-
parleurs de l'appareil aux entrées "haut niveau" du module
ampli du caisson (N°12). Il s'agit d'un branchement parallèle
aux enceintes.
8
7
A t te n ti on ,
il e st im p é ra ti f de b ie n
re s pe ct e r l e s p ol a rit é s !
Ri s qu e de d es t ruc ti on
de s 2 a m pl i fi ca te u rs
Ampli stéréo intégré
LEFT
-
+
speakers A
speakers B
+ -
ENCEINTES MURALES WATERFALL
Hurricane Evo
12 dB
120 Hz
0°
9
5
8
7
sub pre out
FRONT CENTER SURROUND
+
-
-
+
Amplificateur processeur Audio Vidéo
deux façons :
6
4
9
5
11
RIGHT
-
+
-
+
Elora Evo
12 dB
100 Hz
0°
6
4
+
+
-
-
-
+
10
12
