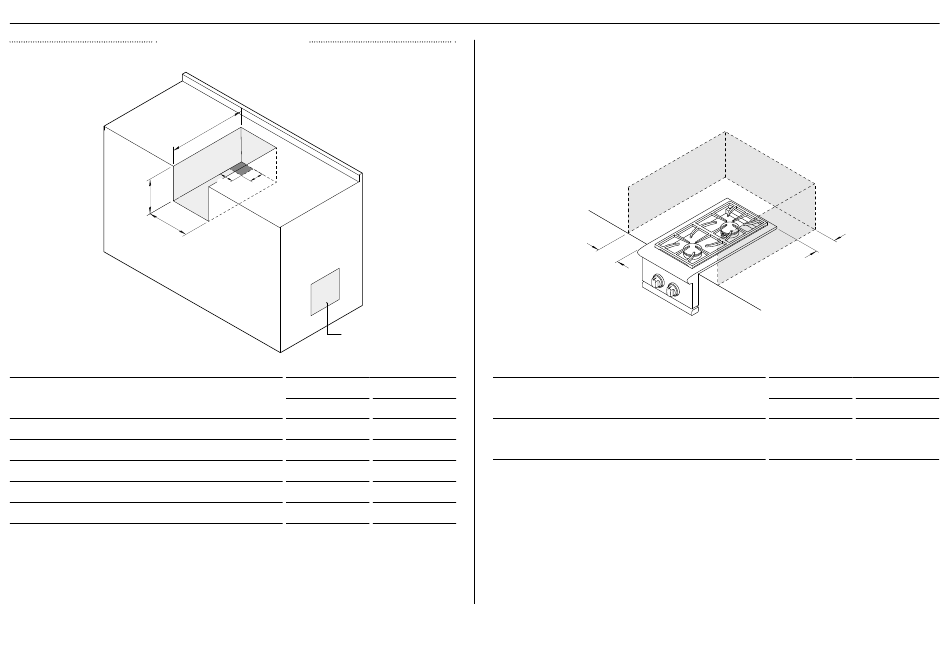

DÉCOUPE STANDARD
a
c
DIMENSIONS DE LA CAVITÉ
A Hauteur de la découpe
B Profondeur de la découpe
C Largeur de la découpe
D Profondeur de l'ouverture pour l'alimentation en gaz
E Largeur de l'ouverture pour l'alimentation en gaz
Remarques :
•
Au moment de déterminer un endroit adéquat, tenez compte de divers critères tels que l'exposition au vent, la proximité de
trajets de circulation et la nécessité de garder les conduites d'alimentation en gaz aussi courtes que possible.
•
Placez l'appareil dans un lieu bien aéré.
•
Le comptoir et les pièces d'appui ou la base de support doivent être de niveau et à plat.
•
L'enceinte doit comporter des ouvertures de ventilation pour éviter l'accumulation de gaz en cas de fuite. Reportez-vous
à la norme ANSI Z21.58 pour Appareils de cuisson au gaz d'extérieur, Section 1.7 Enceintes pour systèmes autonomes
d'alimentation en gaz de pétrole liquéfié.
b
e
d
ventilation
MODÈLES SBE1
POUCES
10 1/8
22 3/4
12 1/8
4
4
DIMENSIONS DE LA DÉCOUPE
Le brûleur latéral peut être installé dans une enceinte combustible sans qu'aucun dégagement
ne soit requis sous le niveau du comptoir pour les parties arrière, inférieure et latérales. Une
distance minimale de 6" (152 mm) doit être maintenue au-dessus de la surface de cuisson par
rapport aux parties arrière et latérales de l'appareil.
DIMENSIONS DE DÉGAGEMENT
MM
A Distance par rapport à une construction combustible
257
sur les côtés et à l'arrière du produit (au-dessus du
308
comptoir)
308
Fisher & Paykel recommande d'installer le robinet d'arrêt manuel dans un endroit facilement
accessible par le client afin qu'il puisse fermer l'alimentation en gaz de l'appareil en cas
102
d'urgence. Toutefois, l'appareil ne doit être modifié d'aucune façon pour permettre un tel
102
positionnement.
Utilisez un niveau à bulle pour vous assurer que l'appareil est bien de niveau de l'avant à
l'arrière et d'un côté à l'autre. S'il n'est pas de niveau, la combustion du brûleur risque d'être
erratique ou l'écoulement des graisses pourrait ne pas s'effectuer efficacement.
a
a
MODÈLES SBE1
POUCES
MM
6
152
6
