Plaque arrière

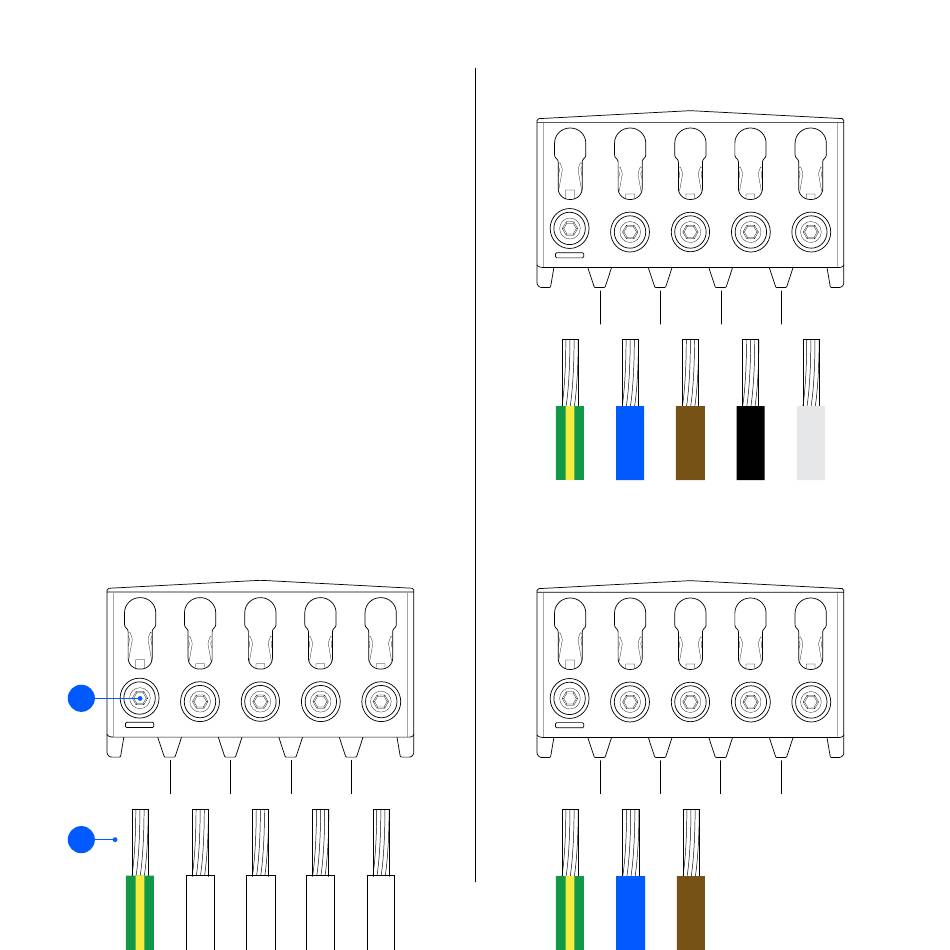

Câblage
1. Dénudez les fils individuels sur 12 mm. Si le câble a
des conducteurs flexibles, il est recommandé d'utiliser
des embouts sur des fils multibrins. Utilisez des outils
appropriés pour les comprimer.
2. Serrez les vis avec un couple de 5 Nm.
REMARQUE : avant de fixer le Chargeberry, tirez
sur chaque fil pour vérifier qu'ils sont correctement
connectés.
REMARQUE :
lors de la connexion de plusieurs plaques
arrière en parallèle, chaque borne sert de point de
couplage pour les plaques arrière adjacentes. Toutes les
plaques arrière doivent être connectées avec la même
séquence de phases. Des boîtes de jonction externes
ou un câble plat peuvent être utilisés si cela est plus
pratique.
2
PE
1
12
TN/TT triphasé (230/400 V)
PE N L1
TN monophasé (230 V)
PE N L1
L2 L3
– –
