DR Brasseur d'air à pales
7-2 Montage
ATENTION : Si plusieurs ventilateurs doivent être installés en même temps, prendre soin de ne pas
mélanger les pales des hélices des différents ventilateurs, même si elles sont identiques.

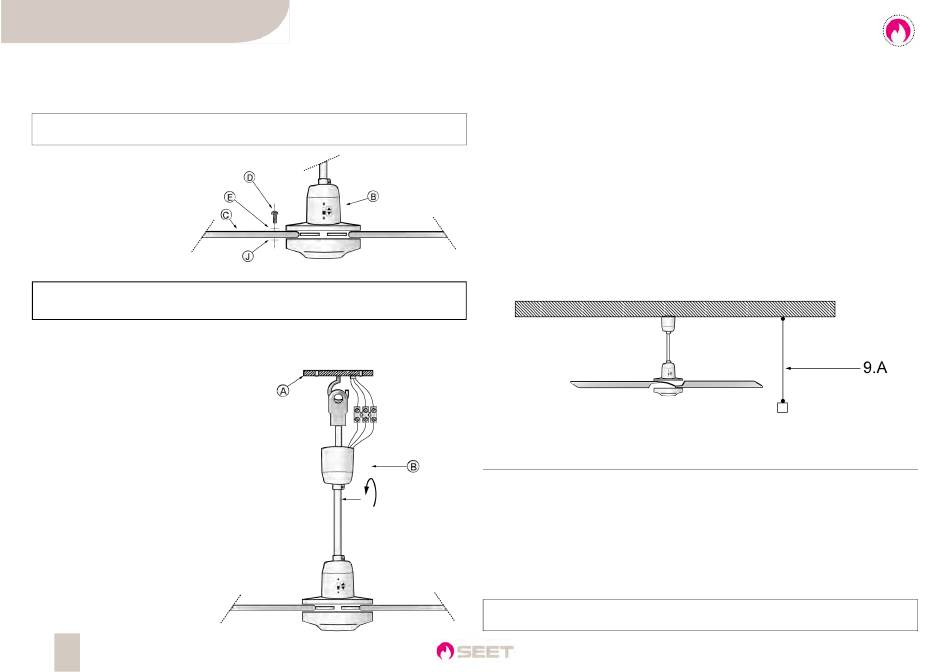

1. Fixer les pales (C) à l'ensemble mo-
teur-support (B) avec les vis des
fixations des pales (D) et les rondel-
les de sécurité (E) sans oublier la
protection (J) entre les pales et le
moteur pour limiter les transmissions
de vibrations.
NOTE IMPORTANTE: Prendre soin de ne pas appuyer sur les pales une fois montées pour ne pas
les déformer. Ceci pourrait entraîner un déséquilibre du ventilateur et augmenter son balancement.
2. Dévisser la vis située à la base du cache en forme de cône situé en partie supérieure, afin d'accéder
au point de suspension et au bornier de raccordement. Suspendre le ventilateur (B) au crochet du sup-
port crochet (A).
3. Replacer le cache conique pour dissimuler le point de
suspension et le bornier de raccordement électrique, puis
serrer la vis de fixation.
6
Balancement excessif du ventilateur
En cas de balancement excessif du ventilateur, vérifier les points suivants:
1. Les pales de chaque ventilateur sortent d'usine sélectionnées et regroupées par trois en fonction de leur
poids. En cas de montage de plusieurs ventilateurs s'assurer que les pales des différents ventilateurs ne
sont pas mélangées. La différence de poids entre les pales d'un même ventilateur ne doit pas excéder 2
grammes.
2. Comme indiqué ci-dessous, s'assurer que les pales du ventilateur sont correctement alignées entre
elles :
a. Faire passer à l'extrémité d'une des pales un fil à plomb depuis le plafond. Marquer la position de
la pale.
b. Faire tourner manuellement le ventilateur et marquer la position des autres pales (9.A).
c. S'assurer que la différence maximale d'alignement entre les pales n'est pas supérieure à 2 mm.
8 RACCORDEMENT ÉLECTRIQUE
Le raccordement électrique du ventilateur doit être réalisée par un professionnel qualifié.
1. Tous les raccordements électriques doivent être conformes aux normes en vigueur.
2. La tension d'alimentation est de: mono 230V - 50/60 Hz.
3. Ces appareils sont prévus pour être raccordés à une prise de terre.
4. En cas de raccordement direct au réseau, la ligne électrique devra prévoir un interrupteur omnipolaire
ayant une ouverture entre contacts d'au moins 3 mm, bien dimensionné par rapport à la charge et
conforme aux normes en vigueur.
ATENTION : Avant d'installer et raccorder le brasseur d'air,
vérifier que l'alimentation électrique est coupée.
