DEL
Statut
JAUNE
ALLUMÉE
VERT
ÉTEINTE
JAUNE
ALLUMÉE
VERT
ALLUMÉE
JAUNE
ÉTEINTE
VERT
ÉTEINTE
Branchement
Brancher simultanément DEUX (2) dispositifs de protection contre le coincement supervisés (listé UL 325) aux terminaux
« MONIT » #15 et #16 de la plaquette électronique BOARD 070M. Les dispositifs compatible incluent :
•
Cellules photo-électrique : PHOTO061/065/070
•
Barres palpeuse optique : PHOTO068A/068C
•
Barres palpeuse d'inversion électrique : SENSEDGE007UM/018UM/044UM
Barrière-immatérielle : LIGHTCURTAIN001/002
•
Notes:
•
N'installer jamais DEUX ensembles de cellules photo-électriques à moins de 45" l'un de l'autre.
•
Pour limiter l'interférence entre deux ensembles de cellules photo-électriques, alterner la position de l'émetteur et du
récepteur. Par exemple : du même côté de la porte, il y aura un émetteur du premier ensemble de cellules photo-
électriques et un récepteur du deuxième ensemble de cellules photo-électriques.
Un module interface (INTERFACE002) supplémentaire est requis lorsqu'une barre palpeuse d'inversion électrique est
•
utilisée.
Cellule photo-électrique
Barre palpeuse électrique
Consulter le manuel d'installation et d'instructions de l'opérateur ou notre département support technique au
1-800-361-2260
pour plus de renseignements.
1-800-361-2260
www.manaras.com
INTERFACE003 - Module interface
INTERFACE003 - Module interface
Instructions d'installation et spécifications
Instructions d'installation et spécifications
Description
La puissance est présente
Aucun signal / obstruction
La puissance est présente
Opération normale
La puissance est non
présente
La puissance est non
présente
Câble du dispositif primaire
Câble du dispositif secondaire
Module interface supplémentaire
(INTERFACE002)

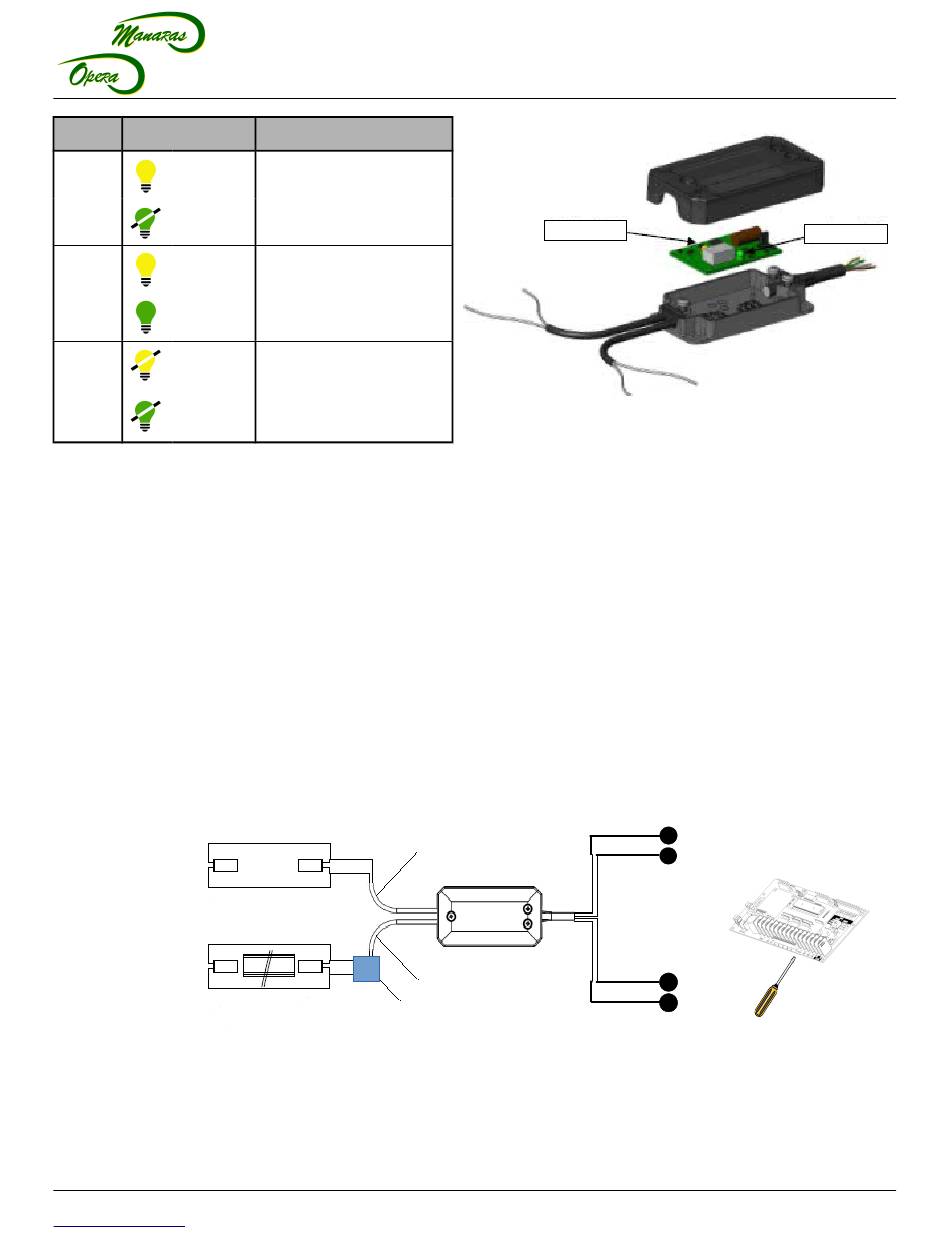

Figure 4 - Branchement avec CCE
DEL jaune
Figure 3: Vue explosée avec DELs
BRUN
BLANC
INTERFACE003
JAUNE
VERT
2
DEL vert
24 V
1
CA
24 V
2
CA
MONIT
15
MONIT
16
TN2023 REV 2 - 2019/05/31
