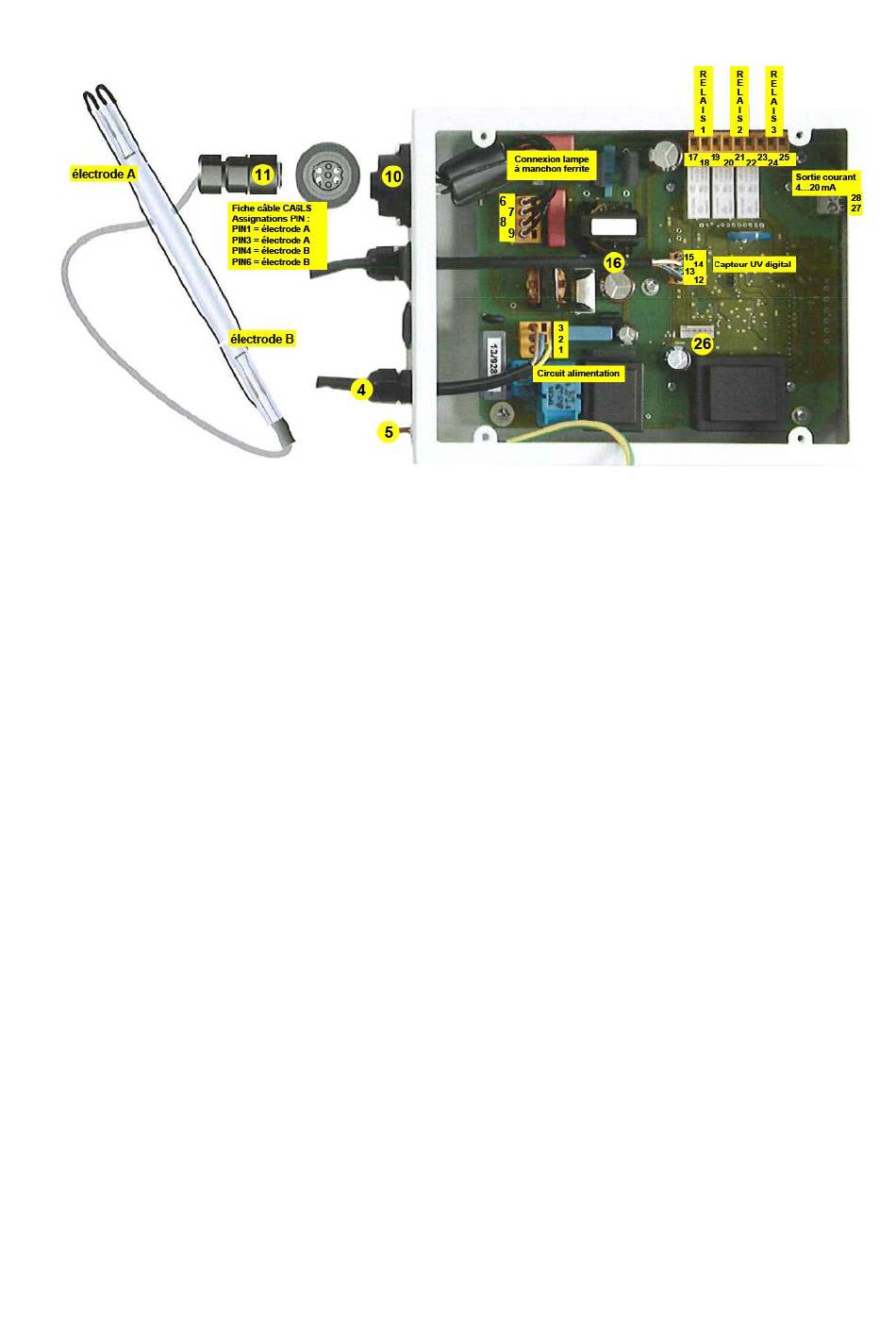

Circuit d'alimentation électrique 230 V
1. PE Protection Terre
2. N Neutre
3. L Phase
4. Presse-étoupe pour câble d'alimentation
Protection Terre
5. Boulon fileté M4
Bornes lampe
6. Vers connecteur lampe (10) PIN1
7. Vers connecteur lampe (10) PIN3
8. Vers connecteur lampe (10) PIN4
9. Vers connecteur lampe (10) PIN6
10. Connecteur lampe (Câble Hirschmann connecteur femelle CA6GD)
11. Prise du câble de lampe (
Capteur UV digital
12. Tension d'alimentation du capteur (-) /
13. Signal A /
Câble capteur : bleu
14. Signal B /
Câble capteur : blanc
15. Tension d'alimentation du capteur (+) /
16. Câble capteur avec fiche M12 – Longueur : 2,90 m
Relais 1 (actuellement sans fonction)
17. Contact actif [17 → 18]
18. Contact inverseur
19. Contact veille[18 → 19]
Relais 2 «systèmé OK»
Contact actif [20 → 21] :
20.
système OK – toutes les valeurs sont dans la gamme valide (y compris pré-alarme UV)
21. Contact inverseur
Contact veille [21 → 22] :
22.
déconnecté du réseau / veille / système en fonction / alarme principale UV / alerte température interne / alerte
température externe / erreur lampe / arrêt surchauffe
assignation PIN : électrode A: PIN1 + PIN3 – électrode B: PIN4 + PIN6
Câble capteur : noir
Câble capteur : marron
)
