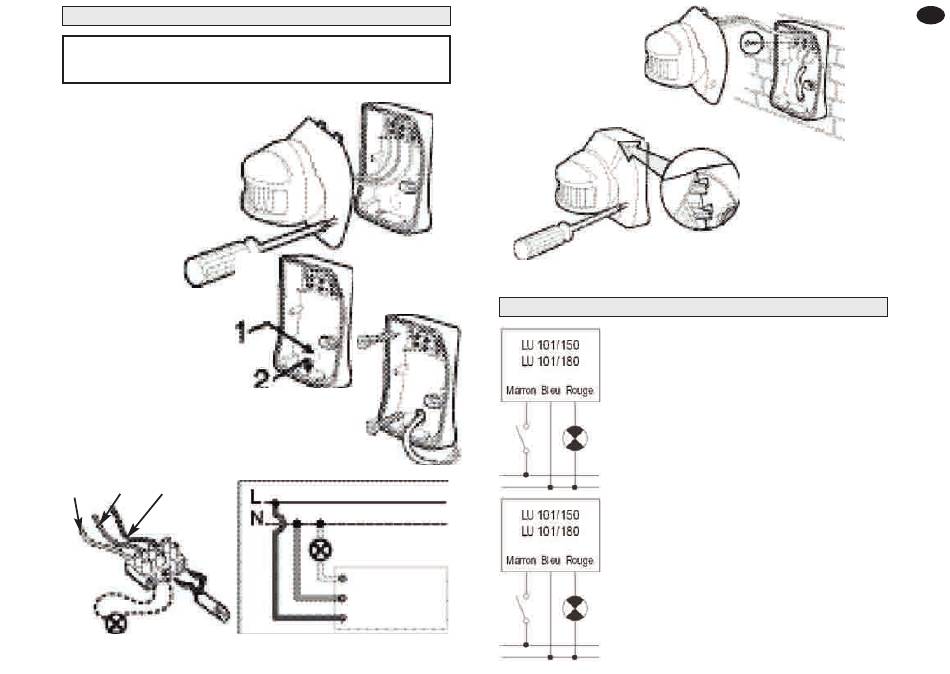

INSTALLATION ET MONTAGE
AT T E N T I O N : la mise en place et le racordement doivent être
effectués par un électricien qualifié. Le raccordement électrique
doit être conforme aux prescriptions nationales en vigueur.
Procédé d'installation
1 Lisez entièrement le mode d'emploi
avec attention avant l'installation.
2 Assurez-vous que le courant
est totalement coupé.
3 Dévissez les 2 vis sur la face
avant du détecteur (fig. 2).
4 Ouvrez en le cassant, un des passages
de câble (fig. 3).
16
5 Fixez le socle à l'aide des vis fournies (fig. 4).
6 Raccordez les câbles selon le schéma de raccordement
(fig. 5.)
ROUGE BLEU MARRON
fig. 5
7 Après le raccordement, vérifiez avec le schéma.
8 Fixer le bornier de raccorde-
ment dans le socle
du détecteur (fig. 6).
9 Vissez le boîtier supérieur (fig. 7).
fig. 2
fig. 3
fig. 4
EXEMPLES DE RACCORDEMENT
ROUGE
BLEU
MARRON
fig.6
fig. 7
10 Restaurez l'alimentation 230 V.
Avec bouton-poussoir NF pour utiliser le
détecteur de mouvements comme minuterie.
Si on appuie 5 s sur le bouton-poussoir,
chaque fois que celui-ci est relâché,
l'éclairage fonctionne pendant la tempo-
risation à condition que la luminosité le
justifie.
Avec interrupteur ON/OFF pour éteindre
l'éclairage.
A chaque réenclenchement de l'interrupteur,
l'éclairage fonctionne pendant la tempo-
risation à condition que la luminosité le
justifie. Le contact de commande peut aussi
être un contact d'un interrupteur horaire.
F
17
