Pour calculer votre ligne porteuse merci de prendre en compte la section du
câble livré (3X2.5mm²).
Raccordez ensuite le câble RJ45/RJ45 en commençant par l'écran 01.
CÂBLAGE DE VOTRE BOÎTIER D'ÉMISSION MCTRL300C/600C

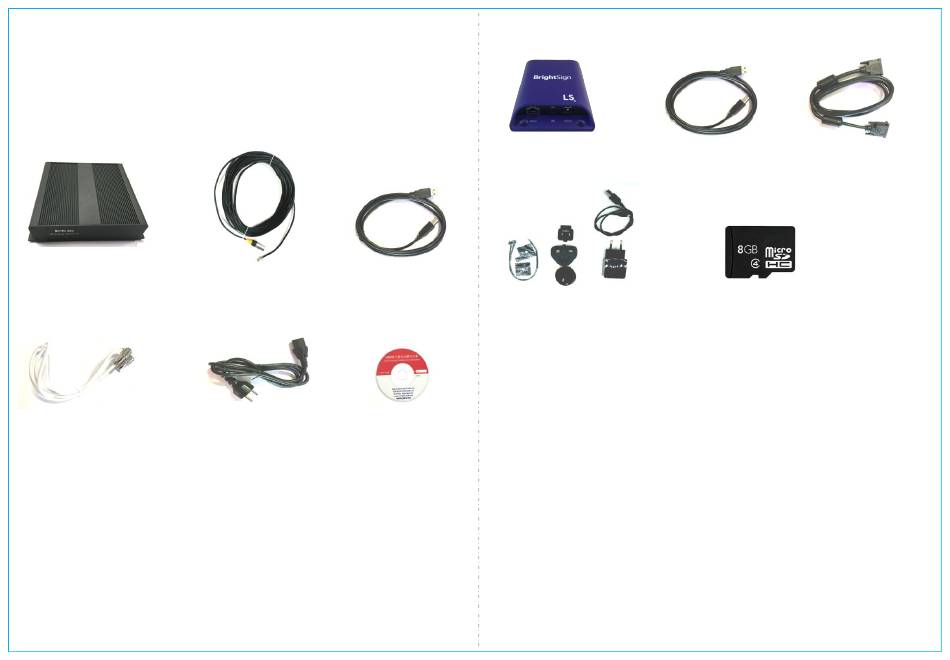

Boîtier d'émission
MCTRL300C ou MCTRL600C
Câble de mise en série
1) Alimentez votre box MCTRL300C ou MCTRL600C en 220V (câble
fourni).
2) Branchez votre câble de 20m RJ45/RJ45 entre la sortie 1 (out 1)
de la box MCTRL300C ou MCTRL600C et votre écran n°1 (SIGNAL IN).
Câble RJ45/RJ45 20m
Câble USB 2.0
Câble d'alimentation
CD d'installation
CÂBLAGE DE VOTRE LECTEUR MULTIMÉDIA LS423 (ANNEX 6-7)
Lecteur multimédia LS423
Adaptateur + Transformateur
1) Alimentez votre lecteur multimédia LS423 avec son transformateur
(fourni par SMARTlight).
2) Branchez le câble « HDMI/DVI » entre la sortie HDMI du lecteur
multimédia et l'entrée de votre boîtier d'émission MCTRL300C ou
MCTRL600C.
3) Insérez la mini carte SD 8GB dans l'emplacement prévu à cet effet.
4) Installez l'application « BrightAuthor » téléchargeable sur notre site :
www.smartlight-eu.com/Support/Ecran.
5) Après l'installation de l'application, ouvrez l'application et suivez les
instructions du manuel « Brightauthor » téléchargeable sur notre site.
5
Câble USB 2.0
Câble HDMI/DVI
Carte SD 8GB (option)
6
