AVIS : Les thermostats ne sont pas approuvés sur des
appareils décoratifs à évacuation directe.
Étiqueter tous les fils avant de les débrancher pour travailler sur les
commandes. Les erreurs de câblage peuvent provoquer un mauvais
fonctionnement dangereux. Vérifier le bon fonctionnement après
toute opération d'entretien.
La vanne de gaz Millivolt ne nécessite pas d'alimentation 24 V ou
110 V. Voir Figure 13 pour installer un interrupteur optionnel ou
une télécommande.
Il est important d'utiliser du fil de calibre adapté pour la longueur
du câble :
CALIBRES DE FIL CONSEILLÉS
Longueur maximale
1 pi à 10 pi (0,3 à 3 m)
10 pi à 25 pi (3 à 7,6 m)
25 pi à 35 pi (7,6 à 10,7 m)

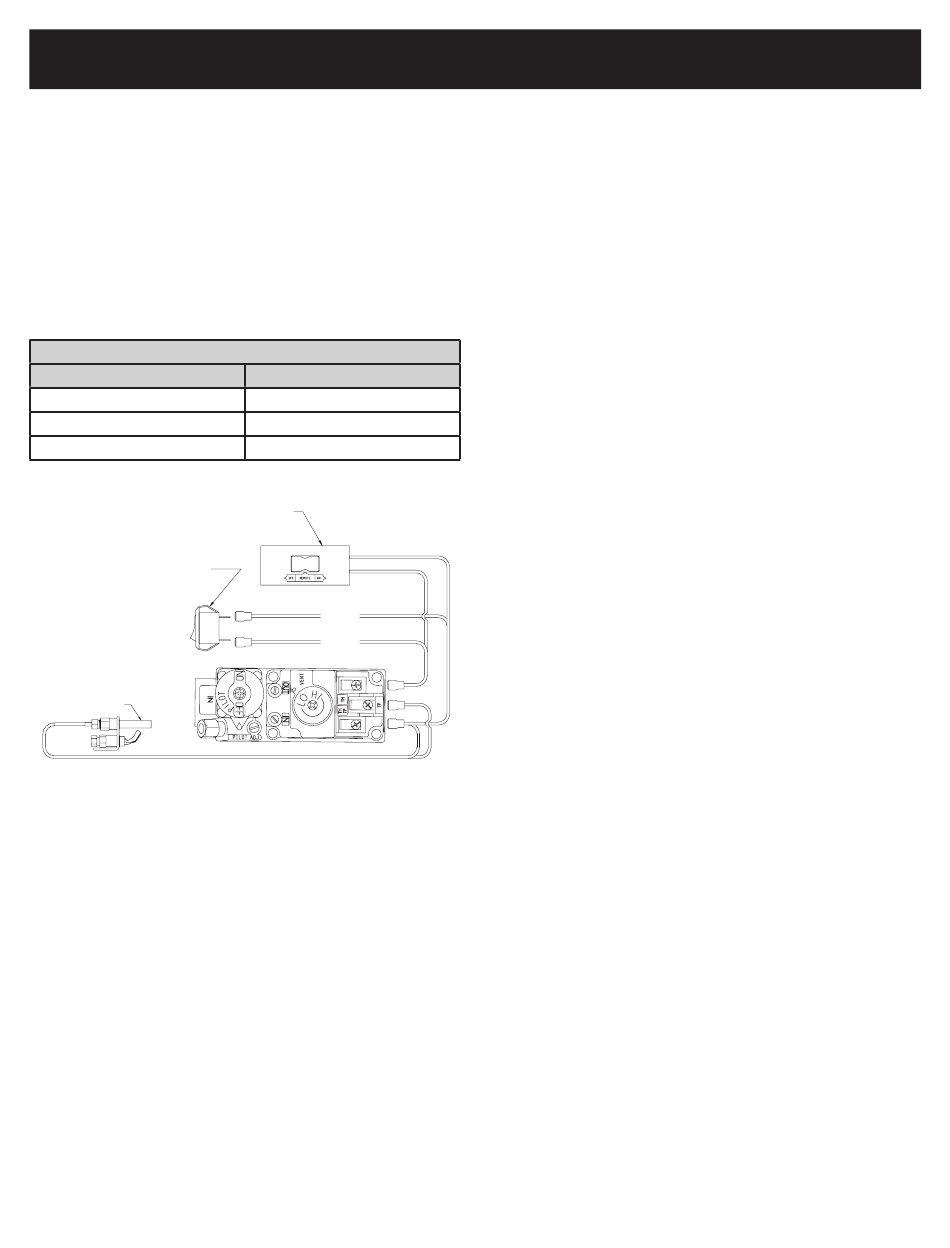

Schéma de câblage Millivolt
(FACULTATIVE) CONTRÔLE È
DISTANCE DU RÉCEPTEUR
OFF/ON (OUVERT/FERMÉ)
INTERRUPTEUR
OFF (FERMÉ)
ON (OUVERT)
THERMOPILE
SI UN QUELCONQUE FIL D'ORIGINE FOURNI AVEC L'APPAREIL DOIT ÊTRE
CHANGÉ, LE REMPLACER PAR DU FIL DE CALIBRE 18 AWG 150 °C OU
ÉQUIVALENT.
Utiliser les deux fils de sortie (fils noirs) de l'interrupteur ON/OFF
pour attacher la télécommande en option.
Contrôle du fonctionnement du système
Le système Millivolt et tous ses composants individuels peuvent
être contrôlés avec un millivoltmètre de plage 0-1000 mV.
• Entre les bornes de la thermopile : 400 à 450 millivolts avec le
thermostat à OFF (arrêt).
• Entre les bornes de la thermopile : 150 à 250 millivolts avec le
thermostat à ON (marche).
39715-0-0818
CÂBLAGE MV (BFR)
Calibre AWG
18
16
14
NOIR
NOIR
Figure 13
Système 750 Millivolt
Lors de l'allumage de la veilleuse, la thermopile produit une faible
tension électrique qui active l'électroaimant dans la vanne de gaz.
Au bout d'une période de 30 à 60 secondes à 1 minute, le bouton
de commande du gaz peut être relâché et la veilleuse reste allumée.
Laisser la flamme de la veilleuse brûler pendant une ou deux minutes
supplémentaires avant de tourner le bouton de commande du gaz
de la position PILOT (Veilleuse) à la position ON (Marche). Cette
durée permet à la tension électrique (millivolts) d'augmenter jusqu'à
un niveau suffisant pour permettre un bon fonctionnement .
Commande Millivolt
La vanne de régulation commande la pression du brûleur, qui doit
être contrôlée au point d'essai de pression. Tourner la vis captive
de 2 ou 3 tours dans le sens inverse des aiguilles d'une montre puis
placer le tube du manomètre sur le point d'essai (utiliser la sortie
« out » du port d'essai le plus proche du bouton de commande).
Après avoir mesuré la pression, veiller à bien tourner la vis captive
fermement dans le sens des aiguilles d'une montre pour la refermer.
Ne pas forcer au serrage. Vérifier qu'il n'y a pas de fuites de gaz.
Récepteur de télécommande - Modèles Millivolt
Utiliser les étapes suivantes pour placer le récepteur à distance
adjacent à la soupape à gaz.
Attention :
1. Le récepteur à distance ne peut pas être placé derrière
l'assemblage de soupape à gaz et brûleur.
2. Lorsque vous faites face à l'appareil, le récepteur à distance doit
être placé dans la chambre de combustion droite, vers l'avant.
AVIS : Ne pas laisser la télécommande d'entrer en contact avec
l'assemblage du brûleur.
Pour de plus amples détails sur la télécommande, se reporter aux
instructions d'installation et d'utilisation de la télécommande.
Modèles BFR
Lors de la connexion à la télécommande, couper les terminaux
1/4 po (6 mm) à partir de fils attachés à l'interrupteur ON/OFF.
Dénuder les fils d'environ 1/4 po (6 mm). Raccorder les extrémités
dénudées dans le récepteur à distance.
